手动台式压力机三维结构设计

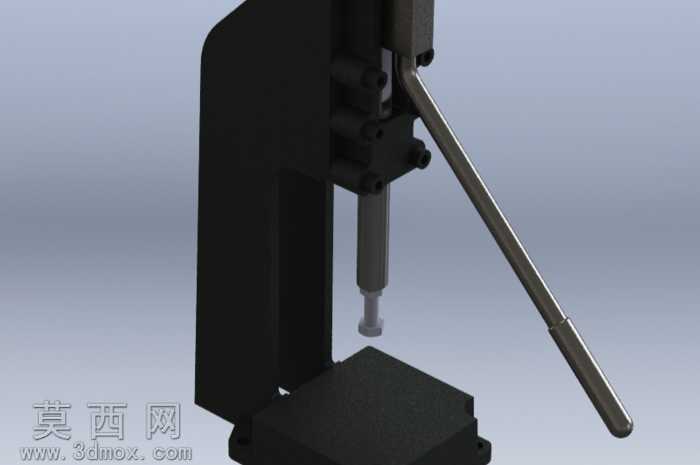

本作品为手动台式压力机的三维建模设计，整体采用SolidWorks完成全参数化建模与装配验证，建模过程严格遵循机械加工的实际尺寸公差要求，对每一个零部件的配合关系进行了精准约束，确保整体机构运动无干涉。模型整体采用立式C型开式机身结构，机身主体设计为厚重的一体式立式支撑结构，建模时为机身赋予了哑光黑色磨砂金属材质，还原铸铁机身的厚重质感与稳定的力学支撑特性，能够在压装作业时提供足够的刚性支撑，避免受力变形影响压装精度。施压操作部分采用长杠杆式手动压杆设计，压杆为细长圆柱金属杆件，建模时对压杆表面做了金属抛光材质处理，还原镀铬操作杆的顺滑金属质感，杠杆结构通过铰接结构与机身内部的施压柱塞相连，能够通过杠杆放大手动施加的作用力，实现小操作力下的大压力输出，适配小型零件的压装、冲压、铆接等轻载作业场景。机身内部的施压传动结构做了简化但完整的建模还原，包含垂直导向的柱塞结构、复位弹性元件、行程限位结构，柱塞末端设计有可更换的压头接口，能够根据不同作业需求更换不同形状的压头，适配不同工件的压装需求。底部设计有方形固定式工作台，工作台表面做了平整化处理，与上部压头保持严格的垂直同轴度，确保施压时压力垂直作用于工件表面，避免偏载导致的工件损坏或设备磨损。渲染阶段采用了柔和的工作室环境光，对金属部件的反光特性做了精细化调整，哑光机身的漫反射参数、抛光压杆的高光反射参数、压头的金属磨砂参数都经过反复调试，最终渲染效果能够清晰展现设备的整体结构比例与各部件的位置关系。设计过程中充分考虑了手动设备的人机工程学特性，压杆的操作长度、握持位置的高度、工作台的离地高度都按照人工站立操作的舒适尺寸进行设计，同时整体结构紧凑小巧，适合放置于工作台面使用，无需外接动力源即可完成轻载压合作业，可用于小型零部件的装配压装、五金件的冲孔、小件的铆接等多种作业场景，整体建模完整还原了手动台式压力机的核心结构与功能特性，可用于相关设备的结构参考、教学演示以及二次优化设计。
