木薯片加工用油炸设备结构设计

　　这款木薯片油炸设备主要面向薯类初加工场景，适配小型农产品加工坊、县域食品加工点的木薯片批量油炸作业需求，可完成木薯片从生料投料、恒温油炸到出料沥油的连续作业环节，替代传统敞口式油炸锅的人工操作模式，降低作业过程中的高温油液飞溅风险，同时稳定油炸过程的油温与物料停留时长，保证成品薯片的色泽与酥脆度一致性。从结构设计逻辑来看，设备采用箱式集成布局，将油炸槽体、传动机构、加热组件、出料结构整合在同一机架内，减少设备的占地跨度，适配小型加工场地的摆放需求。设备侧视方向总长度为960mm，槽体主体高度为640mm，底部接渣槽高度为120mm，端视方向总宽度为685mm，俯视方向的槽体回转直径相关尺寸分别为Φ100、Φ560、Φ30，

　　这些尺寸参数可直接作为车间布局时的安装边界参考，设备周边预留不小于300mm的操作与维护空间即可满足日常使用需求。传动部分采用带轮传动结构，将动力组件布置在设备顶部区域，通过传动轴带动槽内的物料翻动结构，避免木薯片在油炸过程中堆叠粘连，保证每片物料都能充分接触高温油液，同时传动结构远离油液区域，减少油雾、油液对传动部件的侵蚀，降低日常维护的频次。槽体底部设计为锥斗式接渣结构，油炸过程中产生的食物残渣会自然沉降到锥斗区域，可在不排空整槽油液的情况下完成残渣清理，减少油液的浪费，同时避免残渣长时间在高温油液中碳化影响油液使用寿命。加热组件布置在槽体下部区域，采用环绕式加热布局，保证槽内油液温度均匀，避免局部油温过高导致的物料焦糊问题，

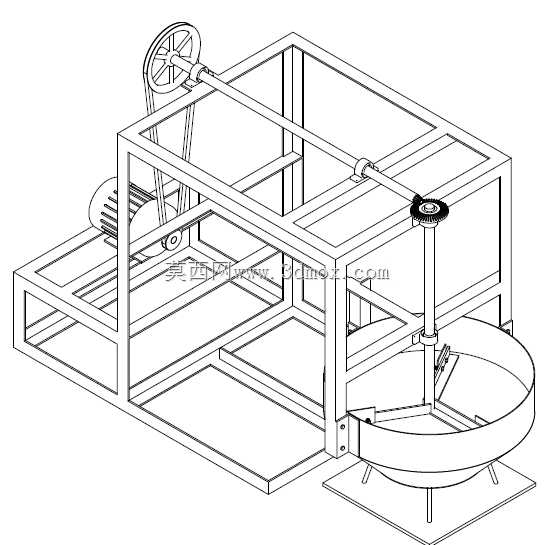

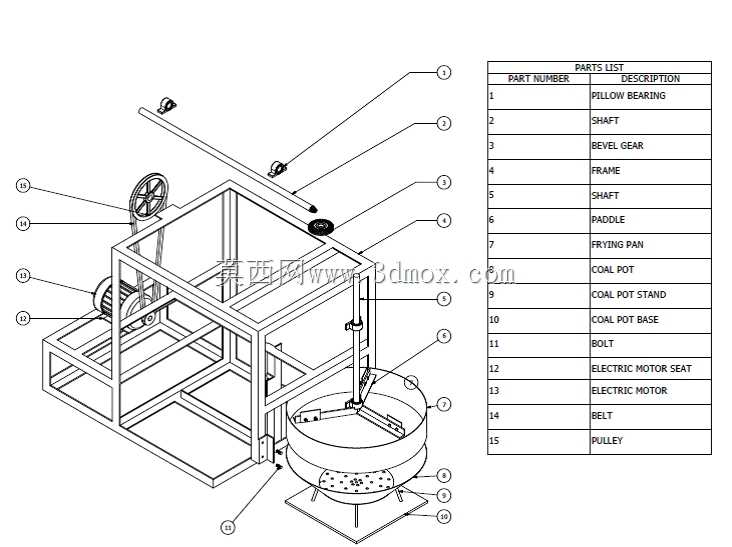

　　同时加热区域与物料翻动区域做了隔离设计，防止物料直接接触加热面造成焦糊粘壁。设备的投料口设置在侧部进料端，出料端对应设置倾斜导料结构，油炸完成的木薯片可随翻动结构的运转被导送至出料端，完成自动出料，减少人工捞料的操作步骤。从建模细节来看，整套结构的焊缝位置、螺栓连接点位都做了对应还原，机架采用方管焊接结构，保证设备整体的结构刚性，在满载油液与物料的状态下不会出现结构变形，槽体采用圆弧过渡设计，避免卫生死角，方便加工结束后的设备清洗作业。设备的动力端设置在侧部，与操作区域做了物理隔离，避免操作人员误触运转部件，同时传动带外侧设置防护壳，符合食品加工设备的安全设计要求。在实际选型适配时，

　　可根据加工产能需求匹配对应功率的加热组件与传动电机，当前结构尺寸适配每批次15-20kg的木薯片油炸作业，单次油炸时长可根据成品要求调整传动转速，实现不同酥脆度产品的加工。整套结构的安装基础只需要平整的水泥地面即可，不需要额外做预埋固定，设备自重可保证运转过程中的稳定性，不会出现明显的晃动与位移。
