滚筒式物料分选机架体及筛筒结构设计

　　在农产品初加工、小型建材筛分、粮食清选这类中小规模物料分级场景里，滚筒式分选设备的适配性远高于平面振动筛，尤其是处理颗粒状、小块状且含杂率不高的物料时，卧式滚筒的转动筛分过程不会出现物料卡滞堵孔的问题，运转过程的动载荷更小，对安装地面的承重要求也更低，很适合小型加工户、村级加工点这类场地条件有限的生产场景。这套结构的核心筛分部件是卧式布置的冲孔筛筒，筛筒整体为圆柱形态，两端通过端板封合，进料端设置敞口对接上游进料溜槽，筛筒表面按照筛分粒径要求排布统一规格的筛孔，筛筒转动过程中，筒内物料被筒壁带动抬升后自然滚落，小于筛孔孔径的物料透筛落下，大于筛孔的物料顺着滚筒倾斜角度从出料端排出，完成粒径分级作业。

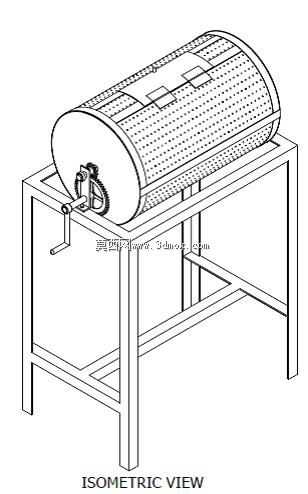

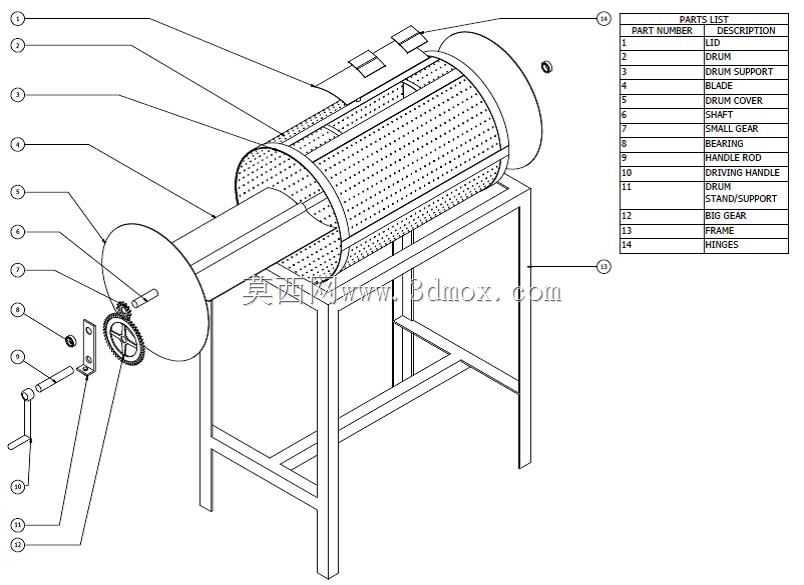

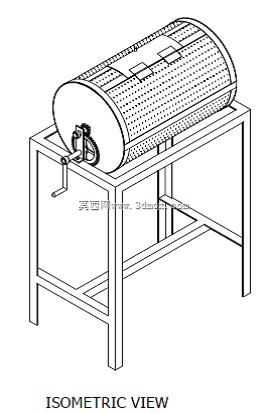

　　设计时特意将筛筒的转动轴线设置了3到5度的微小倾角，不需要额外设置推料构件，仅靠重力就能实现筒内物料的轴向移动，简化了内部传动结构，也减少了物料在筒内的残留堆积。机架部分采用方管焊接的框架式结构，四条竖直支腿作为主要承重构件，支腿之间设置横向和斜向的连接方管，形成稳定的空间桁架结构，既可以承受筛筒、物料的总重量，也能抵消筛筒转动时产生的径向跳动载荷，支腿底部预留了安装孔位，可以通过膨胀螺栓直接固定在硬化地面上，不需要额外做混凝土基础，降低了现场安装的施工成本。筛筒的驱动端设置在机架一侧的伸出支架上，采用手摇驱动的结构形式，摇臂通过转轴连接筛筒端板的中心位置，转轴与机架连接处设置滑动轴承衬套，降低转动过程的摩擦阻力，

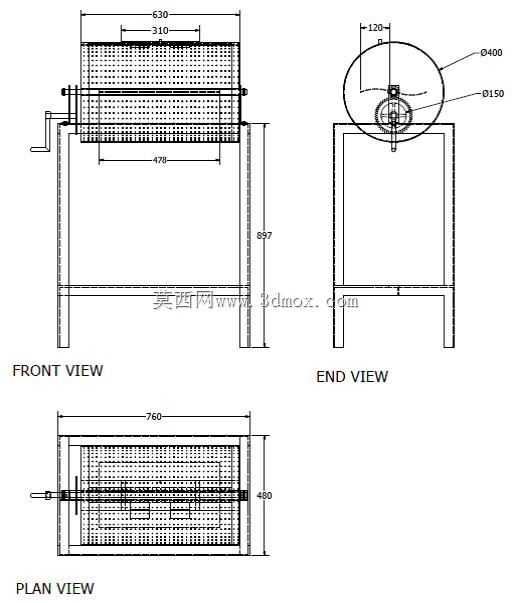

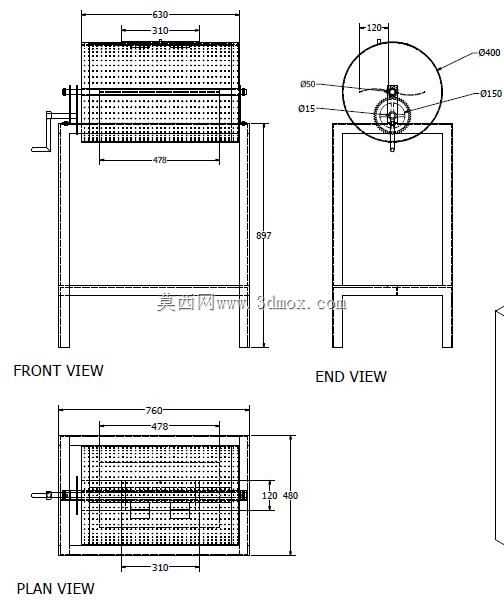

　　没有外接电源的场景下也可以通过人工手摇完成筛分作业，适配无供电的野外作业或者临时加工场景。筛筒上方设置了半包围式的防护罩，防护罩采用薄钢板弯折成型，通过螺栓固定在机架上方的横梁上，既可以防止筛分过程中粉尘外扬，也能避免转动的筛筒剐蹭操作人员，提升作业过程的安全性，防护罩上预留了观察口，可以随时查看筒内物料的筛分状态，调整转动速度或者进料量。筛筒与机架之间预留了足够的安装间隙，筛筒转动时的径向跳动范围控制在5毫米以内，不会出现筛筒剐蹭机架或者防护罩的问题，筛筒下方预留了接料空间，可以直接放置收料筐或者对接下级输送设备，透筛后的物料可以直接收集，不需要额外设置导流板。整套结构的外形尺寸控制在紧凑型范围，长度方向不超过1.8米，

　　宽度方向不超过0.9米，高度方向不超过1.2米，整体重量较轻，两个人就可以完成抬运移位，适合需要经常转场的流动加工作业场景。设计过程中特意简化了零件的加工工艺，所有机架方管都采用标准规格型材，不需要复杂的机加工工序，筛筒的筛板采用标准冲孔网卷制焊接，端板采用普通钢板切割成型，大部分零件都可以通过常规的焊接、切割工序完成加工，制造成本较低，也方便后期的维护更换，筛网出现磨损时只需要拆开筛筒的连接螺栓就可以更换新的筛网，不需要整体更换筛筒部件。在实际使用场景中，这套设备可以完成粮食除杂、干果分级、小型砂石料筛分、坚果壳仁分离等多种作业，只需要更换对应孔径的筛筒就可以适配不同粒径的物料分选需求，设备的运转转速控制在每分钟30转左右，转动过程平稳，没有过大的冲击噪音，作业时的噪音水平低于75分贝，适合在居民区附近的加工点使用，不会产生过大的噪音干扰。
