塑料挤出成型用单螺杆挤出主机结构

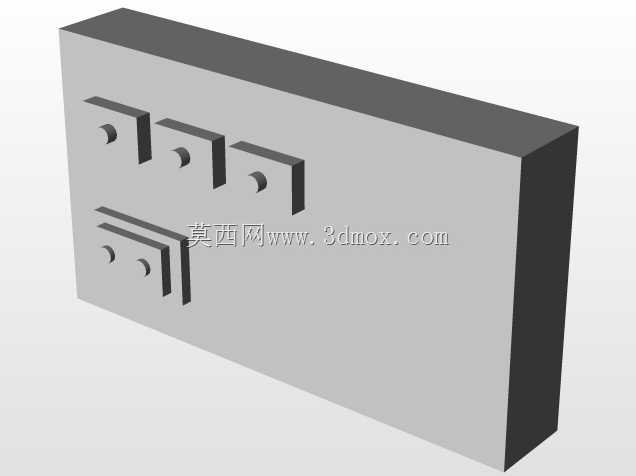

　　在塑料加工、橡塑改性、型材挤出生产线上，这类挤出主机是整条产线的核心动力与塑化单元，日常承担着从粒料/粉料进料到均匀熔融塑化、稳定定量输出熔体的全流程功能，不管是生产PVC管材、PE薄膜、异型材还是改性造粒工序，都需要依托这类设备完成基础的物料处理环节。从结构设计逻辑来看，该模型还原的是卧式单螺杆挤出机的主机箱体部分，整体采用方正的箱式焊接机架结构，这种结构的设计初衷首先是保证内部螺杆传动系统的刚性支撑——挤出作业时机筒内部会产生极高的熔体背压，若机架刚性不足，长期运行会出现传动偏移、螺杆磨筒的故障，因此箱体外壳采用厚钢板拼焊后做时效处理，消除焊接内应力，避免长期负载下的结构变形。设备的动力输入轴布置在箱体侧端的法兰位置，

　　该位置是连接驱动电机减速单元的接口，设计时预留了标准的止口定位尺寸，安装时可以直接和减速箱输出端通过联轴器对接，保证同轴度公差控制在0.05mm以内，减少运行时的径向跳动。箱体侧面伸出的小轴是温控系统的传感器安装接口，用于对接机筒段的温度检测元件，实时反馈各段塑化温度，配合外部加热冷却回路实现精准控温，毕竟不同物料的塑化窗口差异极大，比如硬质PVC的加工温度区间窄，温度波动超过5℃就可能出现物料分解或者塑化不良的问题。从安装边界来看，该主机整体采用卧式落地安装结构，底部预留了地脚螺栓安装孔位，安装时需要保证设备水平度偏差不超过0.1mm/m，避免螺杆自重导致的单边磨损。设备的进料端对应箱体上方的预留接口，

　　可对接标准的斗式喂料装置或者强制喂料机构，喂料口的尺寸设计适配常见的粒料进料流速，不会出现架桥堵料的问题。出料端的法兰结构是连接机筒、换网器或者挤出模头的接口，法兰端面做了精加工处理，平面度公差满足高压熔体的密封要求，避免运行时出现熔体泄漏。在功能特性上，该结构的挤出主机将传动齿轮组、推力轴承组件全部集成在封闭箱体内，运行时可以通过箱体的油池实现传动部件的飞溅润滑，不需要额外配置复杂的外部润滑管路，日常维护只需要定期更换箱体内的齿轮油即可，维护门槛较低。箱体的外形做了斜角过渡设计，并非完全的直角方正结构，这种设计一方面是减少边角的应力集中，另一方面也能避免车间安装运维时的磕碰划伤，同时给侧面的接线、管路接口留出足够的操作空间。

　　实际生产选型时，这类结构的挤出主机适配的螺杆直径通常在45到65mm区间，对应的长径比可以根据加工物料调整，既可以做通用型塑料的挤出加工，也可以通过更换螺杆机筒组件适配特殊物料的加工需求，比如添加了玻纤的增强塑料、可降解塑料等。设计这类设备的三维结构时，首先要核算的是推力轴承的承载能力，因为挤出过程中熔体的轴向反力全部作用在推力轴承上，选型时需要预留1.5倍以上的安全系数，避免长期高压运行下轴承损坏；其次是传动齿轮的模数匹配，要保证输出扭矩满足螺杆在最大背压下的转动需求，避免出现闷车、齿轮断齿的故障。另外箱体的散热设计也需要纳入考量，虽然传动部分的热量可以通过齿轮油带走，但长期连续运行时箱体表面的温度不能超过70℃，否则会导致润滑油粘度下降，影响传动部件的润滑效果，因此部分大规格机型会在箱体侧面加装散热筋或者外置冷却油路，不过该模型对应的中小规格机型依靠箱体自然散热即可满足连续运行要求。在车间布局时，该主机的安装位置需要预留足够的侧面操作空间，用于日常检查油位、更换传感器、检修传动部件，设备前端连接模头的位置要预留换网、清理模头的操作距离，后端连接电机的位置要预留电机维护、更换联轴器易损件的空间。整体结构没有多余的外置复杂构件，所有传动部件都封闭在箱体内部，既可以避免车间粉尘、物料碎屑进入传动系统影响部件寿命，也能降低运行时的传动噪音，改善车间作业环境。
