标准2x4凸点拼接式积木砖结构设计

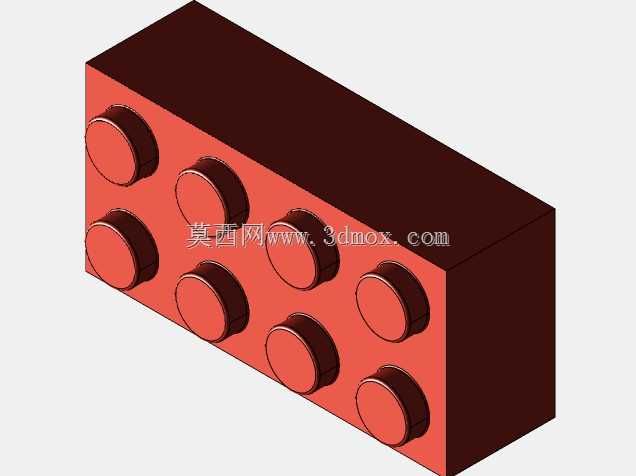

　　日常接触到的拼接类积木体系里，这类2行4列凸点的长方体积木砖是整个拼装系统里的基础承载单元，不管是做小型摆件的结构打底，还是大型积木装置的受力框架搭建，它都是出现频率最高的基础构件。从结构设计的逻辑来看，这类积木砖的核心设计目标是实现可靠的拼接互锁，同时兼顾反复拆装的耐用性，顶面的8个圆柱形凸点采用等间距矩阵排布，横向和纵向的凸点中心距严格匹配整套积木体系的模数标准，不管是和同规格积木上下叠装，还是和不同凸点数量的积木错位拼接，都能保证凸点和下方积木的凹槽实现过盈配合，不会出现松脱或者卡滞的问题。

　　从实际应用场景来说，这类基础积木砖的使用覆盖了从儿童益智拼装玩具，到成人积木创意搭建，甚至是工业领域的简易工装快装治具框架搭建——不少实验室做小型工位的物料分隔、临时定位挡块时，都会用这类标准积木砖快速拼接出所需结构，不需要额外开模或者机加工，拆装调整都非常方便。它的外形是规整的长方体结构，主体壁厚均匀，符合注塑成型的工艺要求，内部做了十字交叉的加强筋设计，既可以减少塑料原料的用量，降低成型后的收缩变形量，又能保证积木整体的结构强度，哪怕是承受多层积木叠压的载荷，也不会出现侧壁弯折或者凸点断裂的问题。

　　设计这类积木砖的时候，首先要确定的就是凸点的尺寸公差，凸点的外径要略大于下方积木顶面凹槽的内径，过盈量控制在合理范围内，既要保证拼接后有足够的摩擦力，不会因为轻微晃动就散架，又要保证拆装的时候不需要过大的力度，适合不同年龄段的使用者操作。凸点的根部做了微小的圆角过渡，避免应力集中导致反复拆装后凸点从根部断裂，积木的四个外角也做了统一的小圆角处理，既避免尖锐边角造成划伤，也符合塑料件注塑成型的脱模要求，不会出现飞边或者缺料的问题。

　　从安装边界的角度来说，单块这类积木砖的长宽尺寸严格遵循整套积木的模数体系，长度方向对应4个凸点间距，宽度方向对应2个凸点间距，高度方向是标准的基础砖高度，不管是沿长度方向拼接延伸，还是沿宽度方向错位排布，所有相邻积木的拼接面都能完全贴合，不会出现高低差或者缝隙不均的问题。积木的底面是和凸点匹配的凹槽结构，凹槽的内部尺寸和凸点的外形尺寸做了对应公差匹配，凹槽的深度刚好可以完全容纳上方积木的凸点，保证叠装之后两块积木的接触面完全贴合，没有虚位。

　　在实际的结构验证中，这类基础积木砖需要经过上千次的插拔测试，凸点的磨损量要控制在极小范围内，保证长期反复使用后依然能保持足够的拼接紧密度。材质一般选用韧性较好的硬质塑料，既要有足够的刚性保证拼接精度，又要有一定的韧性，避免摔落或者受力时出现脆裂。另外，积木的表面做了哑光处理，不会因为光线反射产生刺眼的反光，握持的时候也有足够的摩擦力，不容易从手中滑落。对于结构设计从业者来说，这类看似简单的积木砖其实包含了非常典型的塑料件结构设计逻辑：均匀壁厚、加强筋布局、公差配合、工艺圆角、模块化模数匹配，这些设计思路完全可以平移到其他工业塑料拼接件、快装组件的设计工作中，比如自动化设备里的快换工装板、模块化物料架的拼接组件，本质上都是用统一的模数和互锁结构，实现快速拆装和重复使用，和积木砖的设计逻辑是共通的。很多做非标设备设计的工程师在做快速验证方案的时候，也会用这类标准积木砖搭出结构框架的等比例模型，直观验证结构的排布合理性和拼接逻辑，比直接在三维软件里拖拽建模更有实感，也能更快发现空间干涉或者排布不合理的问题。
