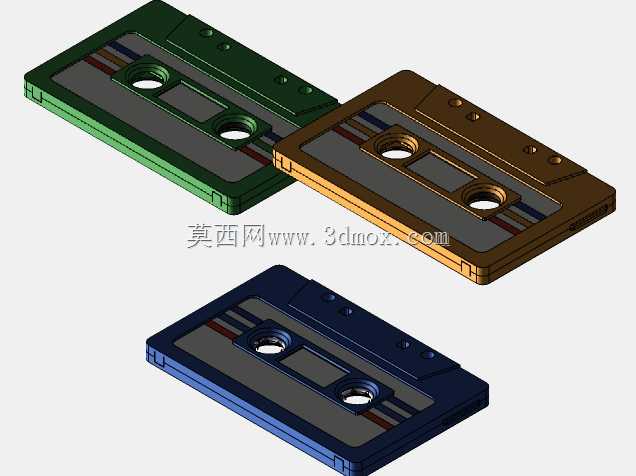

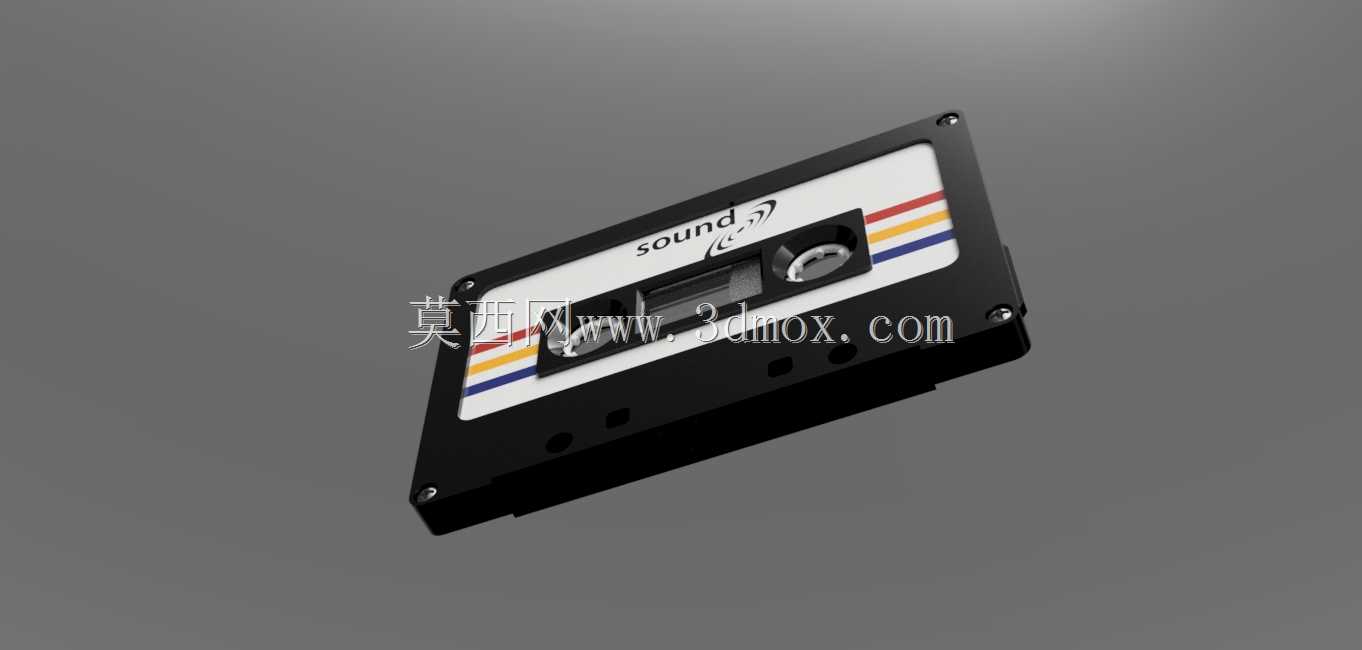

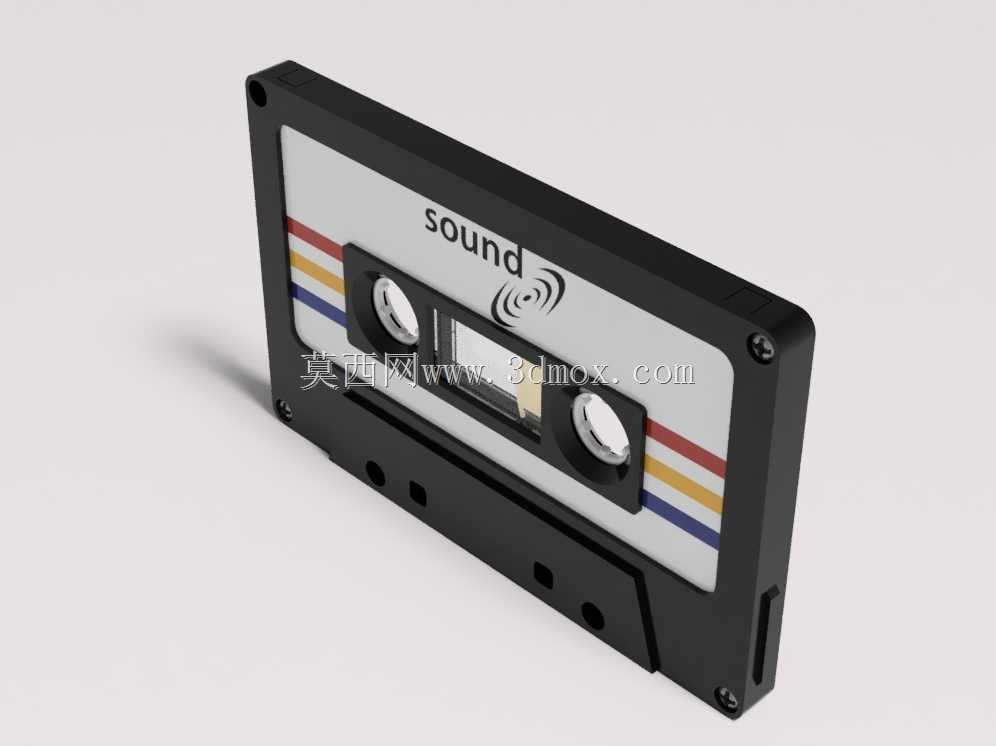

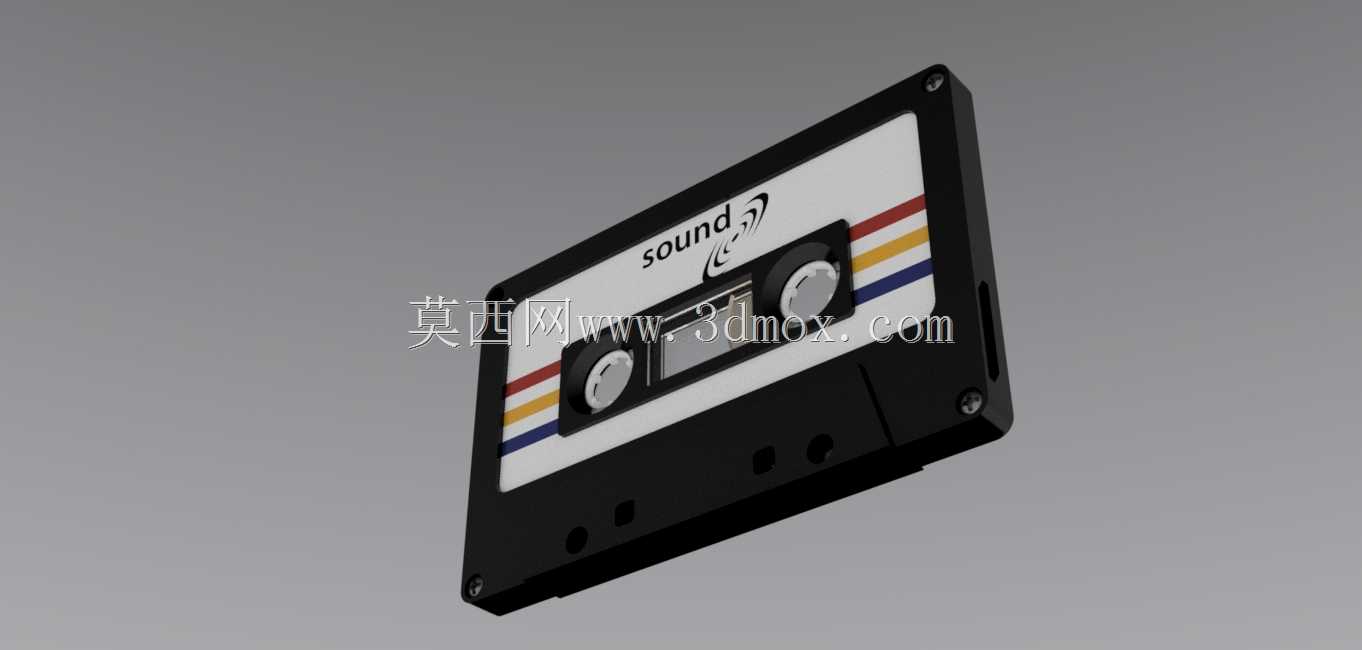

复古盒式录音磁带外观结构三维建模

　　本次建模还原的盒式磁带，是上世纪影音存储领域应用极广的磁记录介质载体，其结构设计围绕磁带走带稳定性、壳体防护性、设备适配性三大核心需求展开，所有尺寸边界严格遵循通用盒式磁带的行业通用规范，可直接适配各类标准卡座、随身听等磁带播放设备的装夹结构。从实际应用场景来看，这类结构除了作为复古影音产品的复刻原型，也常被用于文创产品结构参考、怀旧主题展陈道具设计、老式播放设备维修替换件的建模参照，部分音频设备发烧友也会参考该结构进行个性化磁带外壳的定制改造。

　　建模过程中优先还原了壳体的分体式装配结构，上下壳通过边缘的卡扣结构实现扣合，无需额外紧固件即可完成组装，卡扣的扣合量、让位间隙都按照实际量产的塑料件装配公差做了预留，避免出现装配干涉问题。磁带正面的标签区域做了下沉式台阶设计，台阶深度刚好适配常规不干胶标签的厚度，贴附后标签表面与壳体齐平，不会在设备进带过程中出现剐蹭卡滞。带盘轴孔的位置度是建模时重点管控的尺寸，两个轴孔的中心距严格匹配标准播放设备的主轴间距，孔内的定位花键结构也做了还原，确保装入设备后带盘可以与主轴顺畅啮合，不会出现打滑、偏摆问题。

　　壳体侧面的防误抹片结构也做了完整还原，该结构通过薄片的断裂与否实现磁带写保护功能，建模时预留了薄片的易断槽结构，槽深按照塑料件的断裂韧性做了匹配，既保证正常使用时薄片不会意外断裂，也能在需要去除防误抹状态时可以轻松掰断。磁带窗口区域采用了内嵌式透明视窗结构，视窗与壳体的配合采用周圈卡接固定，视窗的内表面做了微倒角处理，避免装配时与内部磁带条发生剐蹭，同时视窗的透明度参数设置也参考了实际PS材质的透光特性，可直观观察内部磁带的剩余量。

　　走带通道的结构设计是保障磁带运行顺畅的关键，建模时对带道的导向柱、压带轮让位槽、磁头接触窗口的位置都做了精准还原，导向柱的表面做了圆弧过渡，没有尖锐棱角，避免长期走带过程中刮伤磁带磁粉层；压带轮让位槽的深度刚好容纳标准尺寸压带轮，确保压带轮可以将磁带紧密压在主轴上，不会出现走带颤音、绞带问题。壳体底部的几个定位凹槽，对应播放设备仓内的定位凸台，装入设备后可以实现壳体的完全定位，避免播放过程中壳体出现窜动，影响磁头与磁带的接触精度。

　　从材质适配角度，建模时将壳体拆分为上下塑料壳、金属固定销、内部带盘、压带毛毡、磁条屏蔽片几个独立子装配体，不同部件的壁厚都按照实际注塑工艺要求做了设置，塑料壳体的平均壁厚控制在1.2mm，加强筋厚度不超过壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲问题。金属固定销与壳体的配合采用过盈配合，过盈量按照金属与ABS塑料的配合公差做了设置，确保压装后销钉不会出现松脱。内部的两个带盘采用辐条式结构，在保证结构强度的前提下尽可能减轻自重，降低带盘转动时的转动惯量，减少设备主轴的驱动负载，带盘边缘的挡边高度刚好约束磁带的宽度方向位置，避免磁带在卷绕过程中出现上下窜动，导致磁带边缘折损。

　　考虑到复古文创领域的应用需求，建模时保留了壳体表面的纹理细节，包括外壳的细磨砂质感、标签区域的细微防滑纹理，所有外观面的脱模斜度都按照注塑件的常规要求设置在1.5度以上，确保结构可以直接用于快速原型制作或者注塑模具设计参考。整个模型的装配关系完全还原实际产品的装配逻辑，没有出现反向装配、干涉的结构，所有活动部件（带盘）都保留了转动自由度，可直接用于动画演示、装配仿真等场景。
