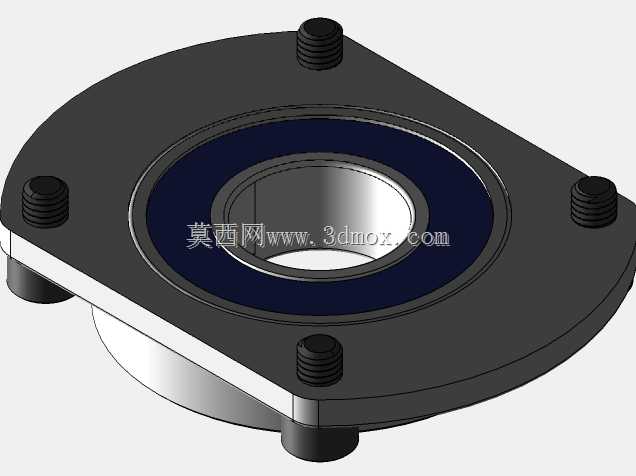

切边法兰式6004轴承安装固定座结构

　　在轻工输送线、小型自动化专机、桌面型加工设备的轴系布局里，这类适配6004深沟球轴承的切边法兰式安装座，是解决短轴端径向支撑、限制轴承外圈窜动的常用部件，很多做小型设备改型、非标专机设计的工程师，在布局动力输出端、从动辊筒端的支撑时，经常会遇到安装空间局促、安装面无法加工整圆沉孔的情况，这款切边结构的轴承座刚好能适配这类受限空间的安装需求。

　　从实际使用场景来看，这类轴承座常被用在小型皮带输送机的从动辊两端、小型钻孔动力头的输出轴支撑、半自动包装设备的送料辊轴端，还有部分实验室小型试验设备的旋转轴定位位置，相比圆形法兰轴承座，它的两个切边结构能压缩安装所需的平面空间，在设备侧板的边角位置、靠近型材框架边缘的位置安装时，不会出现法兰边缘超出安装板、和相邻结构件干涉的问题。

　　从功能特性上看，这个轴承座的核心作用是为6004深沟球轴承提供精准的外圈定位，座体内部的轴承安装孔与轴承外圈采用过渡配合，能保证轴承装入后不会出现外圈随轴转动的跑圈问题，同时座体的法兰端面作为安装定位基准，和设备安装面贴合后，能保证轴承的轴线与安装面保持垂直，避免轴系运转时出现偏载、轴承早期磨损的问题。座体上预留的四个螺栓安装孔，对应四个均布的安装位，切边位置刚好避开了相邻两个安装孔的连线外侧，在保证连接强度的前提下缩减了法兰的外轮廓尺寸。座体上集成的四个螺柱结构，是用来配合端盖或者密封压盖使用的，当轴承装入座孔后，可以通过这四个螺柱固定防尘端盖，避免加工现场的切屑、粉尘进入轴承内部，延长轴承的维护周期，在有少量切削液、粉尘飞溅的加工工位使用时，这个结构能大幅降低轴承的污染失效概率。

　　设计思路上，这款轴承座采用了一体切削式的结构逻辑，没有采用拼接式的座体设计，避免了拼接缝隙带来的装配误差，座体的轴承安装孔深度刚好匹配6004轴承的外圈宽度，装入轴承后轴承端面和座体端面基本齐平，不需要额外加装调整垫片来补偿轴向尺寸，能减少装配时的零件数量。法兰面的切边不是随意切削的，切边的位置距离安装孔中心的距离经过计算，既保证了安装螺栓有足够的扳手操作空间，又最大限度压缩了法兰的整体宽度，在安装板宽度有限的场景下，不需要额外加宽安装板就能完成固定。座体下方的定位止口结构，是用来和安装板上的预制孔配合的，安装时止口插入安装板的孔内，能快速完成轴承座的同轴度定位，不需要反复调整座体的位置来保证轴的对中精度，能大幅提升现场装配的效率。

　　从安装边界尺寸来看，这款轴承座适配的6004轴承内径20mm、外径42mm、宽度12mm，座体的轴承安装孔公差取H7，能和轴承外圈的k6公差形成稳定的过渡配合，既不会因为过盈量太大导致轴承装入后游隙变小、运转卡滞，也不会因为间隙太大出现外圈转动的问题。四个安装孔的中心距按照标准法兰螺栓孔布局设计，适配M6的内六角螺栓安装，切边后的法兰最大宽度比同规格圆形法兰轴承座窄12mm左右，在安装空间宽度不足60mm的位置依然可以顺利安装。座体的整体厚度控制在合理范围，安装后轴端伸出安装板的长度不会额外增加，能适配短轴的安装需求，避免因为轴伸过长带来的轴端挠度变大、运转抖动的问题。

　　在实际选型使用时，需要注意安装面的平面度要控制在0.05mm以内，避免法兰面贴合不实导致轴承座倾斜，轴系运转时出现附加载荷；螺栓锁紧时要采用对角锁紧的方式，保证法兰面和安装面均匀贴合，不要单边锁紧导致座体出现微变形，挤压轴承外圈造成游隙变化。如果是在有冲击载荷的工况下使用，可以在轴承座和安装面之间增加薄铜垫来缓冲振动，避免螺栓出现松动。这类轴承座因为结构紧凑、安装便捷，在小型非标设备的设计中复用率很高，很多工程师在做轴系布局时，会优先选用这类切边法兰结构的轴承座来压缩设备的整体外形尺寸，让设备结构更加紧凑。
