16mm圆轨配套钣金式604轴承安装支座

　　在轻载直线传动场景里，这类适配16mm圆形导轨的轴承安装支座，是小型自动化输送、桌面级工位移栽、3D打印运动轴、小型检测设备滑台模组里的核心支撑构件，区别于传统铸铁一体式轴承座，这款支座采用钣金弯折成型的结构思路，核心是匹配604系列深沟球轴承的安装尺寸，在保证支撑刚性满足轻载传动需求的前提下，大幅降低构件自身重量与加工成本，适配小行程、低负载、快节拍的直线往复运动工况。

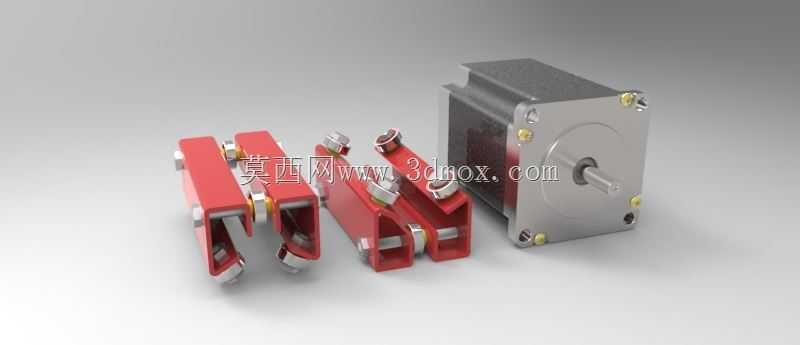

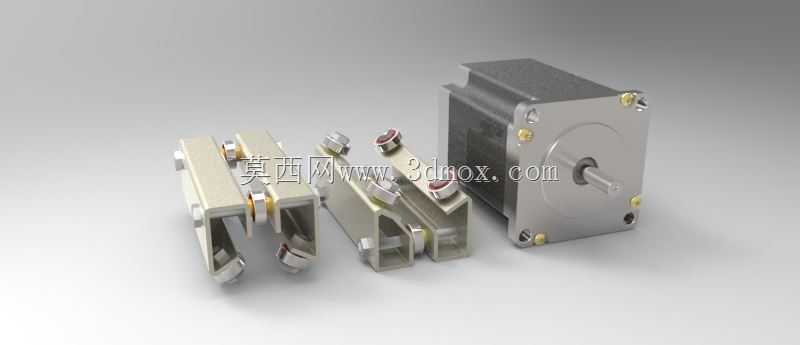

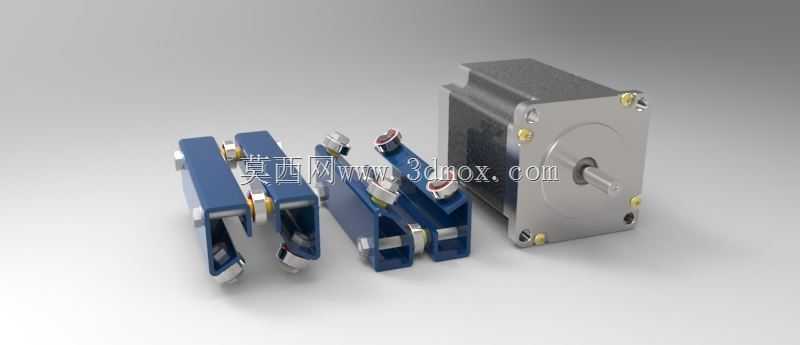

　　从实际使用场景来看，这类支座常成对安装在滑动台板的两侧，每侧支座内嵌两枚604轴承，轴承内圈与16mm光轴导轨形成滚动配合，相比直线轴承的面接触滑动结构，这种双轴承点接触的滚动支撑形式，摩擦阻力更小，启动扭矩更低，在低速往复运动的工位上不会出现爬行卡顿的问题，尤其适合小负载的视觉检测工位、小型物料移栽机构、桌面型点胶设备的运动轴支撑，在一些对安装空间有严格限制的紧凑型设备里，钣金结构的支座可以根据安装边界做局部的弯折避让，不需要额外加工避让槽，能进一步压缩模组的整体安装尺寸。

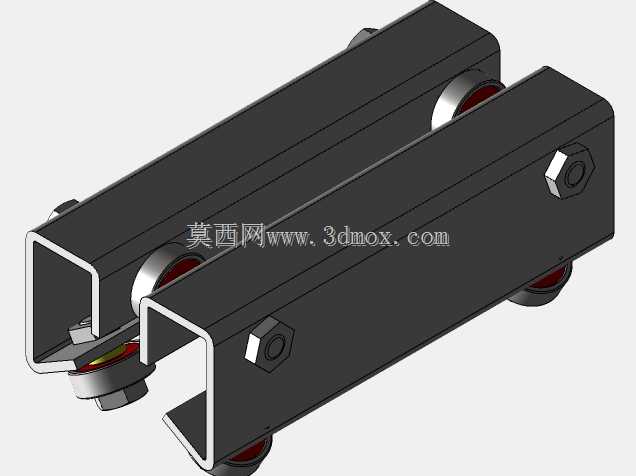

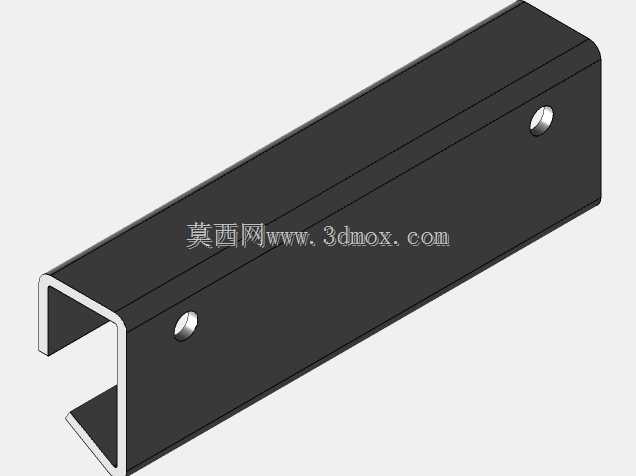

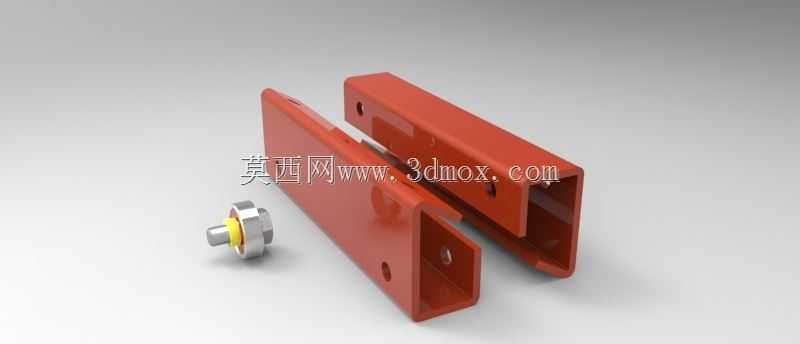

　　设计层面上，这款支座的核心思路是用钣金冷弯折的工艺替代传统的铣削、铸造加工，主体结构采用薄板弯折成C型夹持结构，两侧的轴承安装孔位通过冲压一次成型，孔位同轴度靠冲压模具保证，避免了二次装夹加工带来的位置度误差，轴承嵌入后通过侧边的顶丝做轴向限位，不需要额外设计轴承端盖，减少了零件数量与装配工序。支座上预留的安装孔位采用长圆孔设计，安装时可以微调支座与导轨的同轴度，补偿安装基面的平面度误差，降低对安装基面的加工精度要求，在普通铝型材搭建的设备机架上就能直接安装，不需要额外做基面刮研处理。

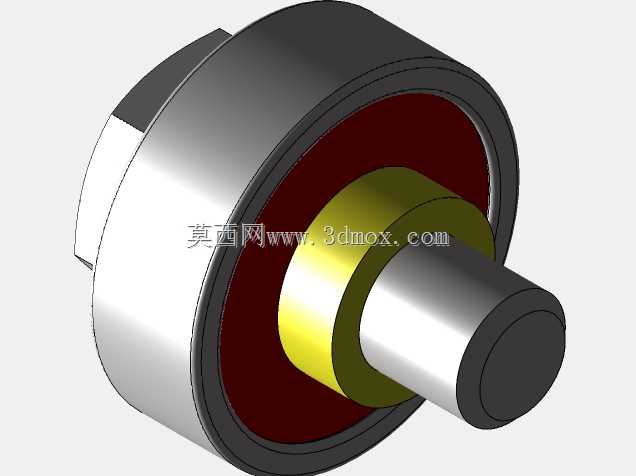

　　尺寸与安装边界上，这款支座的整体宽度适配两枚604轴承的并排安装间距，弯折后的C型开口尺寸刚好容纳16mm圆导轨穿过，轴承安装孔的公差采用H7级配合，保证604轴承外圈可以顺利压入且不会出现松旷，支座底部的安装面做了压筋处理，提升薄板结构的整体刚性，避免安装锁紧时出现钣金变形导致轴承孔位偏斜的问题。实际装配时，需要注意两侧支座的轴承孔同轴度误差控制在0.05mm以内，否则会导致导轨穿入后卡滞，增加运动阻力，加速轴承磨损；支座与滑动台板连接时，锁紧螺丝的扭矩要控制在合理范围，避免扭矩过大导致钣金侧板变形，挤压轴承外圈造成轴承转动不畅。

　　从功能特性来看，这种钣金结构的轴承座相比传统铸铁轴承座，自重仅为同规格铸铁件的三分之一左右，在高速往复运动的工况下能降低运动部件的惯量，提升设备的响应速度，同时钣金件的加工周期更短，在小批量定制设备的开发过程中，可以通过激光切割下料、数控弯折快速打样，不需要开模，能大幅缩短设备的研发迭代周期。在一些有轻量化要求的移动设备、便携式检测装置里，这种轻量化的支撑结构优势更加明显，不会因为支撑构件过重导致设备整体重量超标。

　　实际选型应用中，这类支座适配的负载范围通常在单组5kg以内，适合轻载直线运动场景，不适合重载冲压、大型输送线这类高负载工况，因为钣金结构的刚性相比铸铁件有一定差距，过载情况下会出现侧板变形导致轴承脱落的问题；在有粉尘、切削液的工况下使用时，可以在轴承外侧加装简易的防尘挡片，避免杂质进入轴承滚道加速磨损，延长轴承的使用寿命。安装时要注意导轨的水平度调整，避免导轨倾斜导致支座单侧受力过大，出现局部磨损过快的问题，日常维护只需要定期在轴承位置补充少量润滑脂，就能保证长期顺畅运行，不需要复杂的维护保养工序。
