法兰安装式筒型安防监控摄像结构

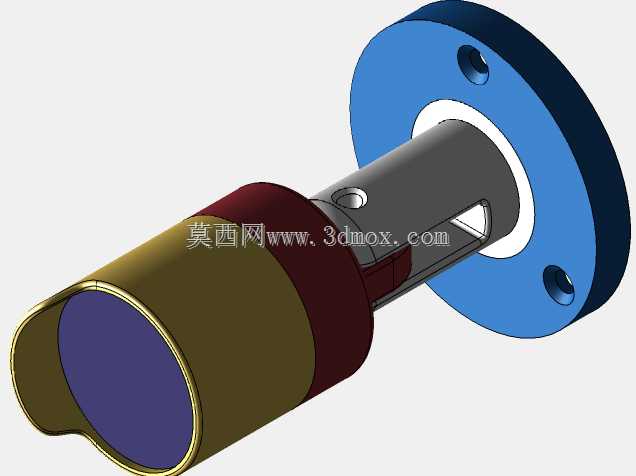

　　这款筒型安防摄像结构的设计，最初是针对工业厂区管廊、设备舱内嵌安装场景做的适配，区别于常见的壁挂式外露监控，它的安装法兰直接贴合预制安装孔位的面板，整个筒体嵌入安装腔内部，仅前端镜头部分露出采集面，能避免厂区内物料搬运、设备检修过程中的磕碰损伤，同时适配狭小舱内的安装空间，不会突出安装面占用通行或操作空间。从结构组成来看，前端的镜头防护筒做了卷边收口设计，边缘做了圆弧过渡，既可以卡合固定前端的镜片压圈，也能避免安装过程中锐边划伤操作人员，筒体中段的环形凸台是密封件的安装位，装配时可以套入O型密封圈，和安装腔的内壁贴合，实现IP65级的防尘防水效果，适配潮湿、多粉尘的工业现场环境，避免水汽、粉尘进入筒体内部影响成像元件的正常工作。

　　后端的连接轴段做了扁位结构，和法兰盘的中心孔配合时，扁位可以限制筒体的周向转动，安装时不需要额外打定位销，只需要通过法兰盘上的两个沉头安装孔，用标准内六角螺栓就能完成和安装面板的固定，沉头孔的设计可以让螺栓头部完全沉入法兰盘面，不会突出平面影响其他部件的装配。设计过程中特意控制了筒体的外径尺寸，适配市面上主流的1/2.7英寸、1/3英寸成像模组的安装空间，筒体内部预留了排线走槽，成像模组的供电线、信号线可以沿着轴段的中心通孔穿出，接到后端的采集设备上，轴段上开的径向小孔是模组固定螺丝的过孔，装配时从外部拧入螺丝就能直接固定内部的成像模组，不需要在筒体内部做复杂的卡扣结构，降低了零件的加工难度，也方便后期的模组更换维护。

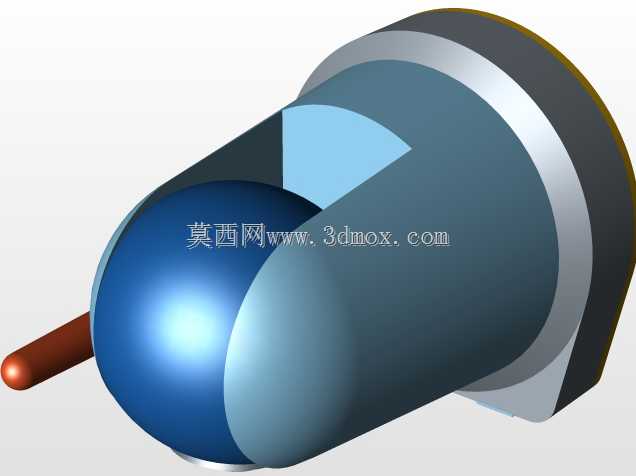

　　法兰盘的厚度做了针对性的加强，因为这类嵌入式安装的摄像设备，经常会遇到安装面板厚度不均的情况，加厚的法兰盘可以避免螺栓锁紧时法兰变形导致的密封失效，两个安装孔的孔距按照通用的安防设备内嵌安装标准做的适配，可以直接替换同规格的老旧摄像设备，不需要重新在安装面板上打孔，降低现场改造的工作量。镜头端的遮光罩做了微翘的前沿设计，既可以遮挡上方的直射光源避免镜头产生眩光，也不会遮挡镜头的广角采集视角，经过视角校核，当搭配120度广角镜头时，遮光罩前沿不会进入成像画面的边缘，不会产生暗角问题。筒体的分段式设计把镜头防护段、密封段、连接固定段做了拆分，不同段可以根据使用场景选用不同的材质，比如镜头防护段用轻质铝合金做阳极氧化处理，

　　兼顾散热和抗腐蚀性能，连接轴段用不锈钢材质提升和法兰配合的结构强度，法兰盘根据安装环境可以选工程塑料或者金属材质，不需要整体采用同一种材料，在满足结构强度的前提下控制整体重量。实际装配过程中，所有配合面的公差都按照基孔制间隙配合做的设定，密封段的公差控制在H7/g6，既可以保证密封圈装配时有足够的压缩量，也不会因为配合过紧导致装配时密封圈被切边损坏，法兰和轴段的配合公差控制在H7/k6，保证周向定位的精度，避免长期使用后筒体出现转动偏移，导致监控视角偏离预设位置。内部的走线空间做了圆角过渡处理，没有尖锐的棱边，穿线时不会刮伤线材的绝缘层，避免出现线路短路的隐患，轴段末端做了倒角处理，方便穿线时线材顺利进入中心孔，提升装配效率。
