适配25mm管径的608轴承直线运动座结构

　　在小型数控设备、桌面级自动化输送机构、3D打印运动模组以及轻型物料滑移工位的设计搭建中，直线导向组件的选型与适配一直是结构工程师需要反复权衡的环节——既要保证运动过程的顺畅无卡滞，又要控制整体制造成本与装配难度，同时还要兼顾后期维护更换配件的便捷性。这款基于608滚珠轴承定制的直线运动块，正是针对外径25mm光轴导向场景开发的实用结构，跳出了标准直线轴承采购成本高、适配规格固定的局限，用最常见的标准608深沟球轴承作为滚动承载元件，实现了低阻力直线往复运动的功能需求。

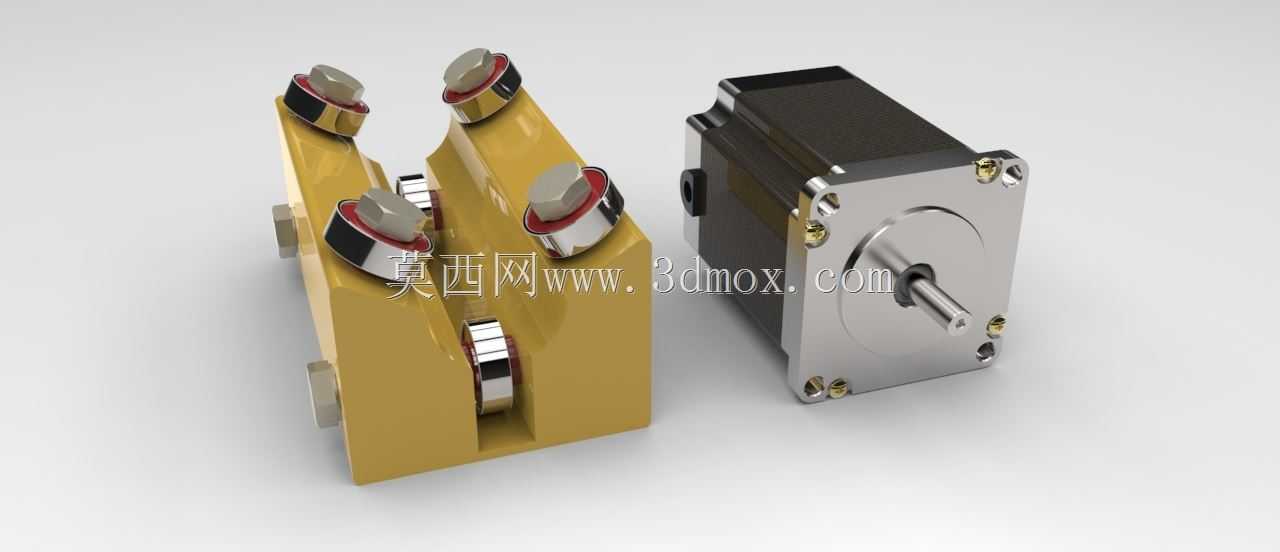

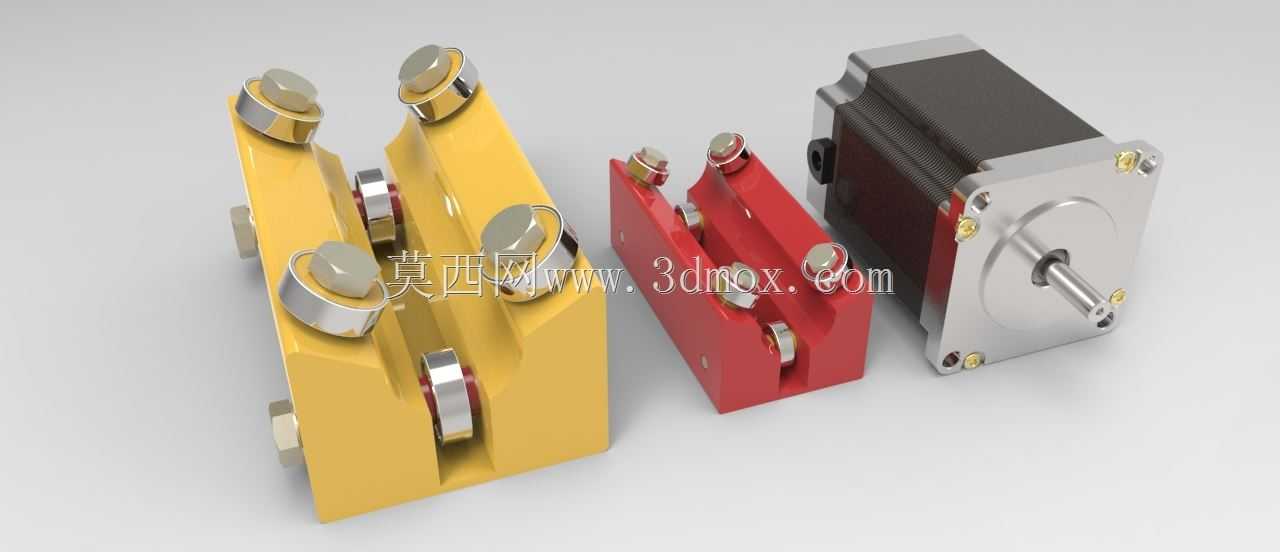

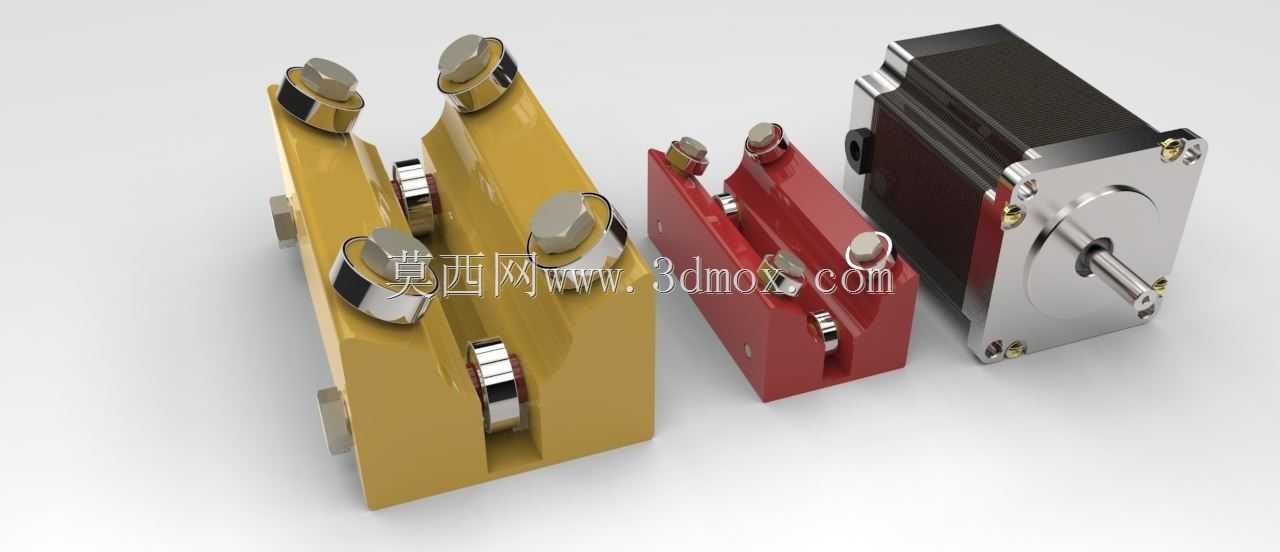

　　从结构设计逻辑来看，整个运动座采用分体式夹持布局，主体承载块为对称式双安装面结构，每侧布置两组608轴承，四个轴承沿光轴圆周方向呈90度夹角分布，轴承外圈直接与25mm光轴外圆柱面接触，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力。轴承的安装采用台阶轴加锁紧螺母的固定方式，每个轴承内圈与安装轴的轴肩贴合，外侧用带防滑胶圈的锁紧螺母压紧，既保证轴承内圈无相对窜动，又能通过调整螺母的锁紧程度控制轴承的预紧量，避免间隙过大导致的运动晃动，或是预紧过紧造成的转动卡滞、磨损加剧问题。主体承载块的轴承安装孔位做了同轴度公差约束，保证四个轴承的回转中心连线与光轴轴线平行，避免运动过程中出现别劲、啃轴的问题。

　　从安装边界与尺寸适配角度，这款直线运动座的安装面预留了标准的螺纹孔位，可直接与负载安装板通过螺栓锁紧，不需要额外设计转接法兰，降低了配套结构的设计工作量。适配的光轴外径严格匹配25mm规格，安装时不需要对光轴做额外加工，只要保证光轴两端的固定座同轴度在公差范围内，即可实现顺畅运动。运动座的整体宽度控制在紧凑范围内，不会占用过多的安装空间，在小型设备的狭窄安装腔体内也能灵活布置。轴承外圈与光轴的接触为线接触形式，相比标准直线轴承的点接触，在同等负载下接触应力更小，能承受一定的径向偏载，适合轻型负载的往复运动场景，比如小型雕刻机的Z轴导向、桌面点胶机的滑移工位、轻型物料推送机构的导向组件等场景都能适用。

　　在实际装配调试过程中，工程师可以根据实际使用的负载大小、运动速度调整轴承的预紧力：高速轻载场景下适当放松锁紧螺母，保留微小间隙降低运行阻力与发热；低速重载场景下适当增加预紧量，提升运动刚度，减少负载端的晃动量。由于采用的是标准608轴承，后期维护更换时不需要采购特殊型号的配件，常规五金渠道即可获取同规格轴承，维护成本极低。主体结构的加工难度也相对较低，采用常规的铣削、钻削工艺即可完成加工，不需要特殊的定制刀具，小批量制作时甚至可以采用3D打印制作主体原型，验证结构可行性后再进行金属件加工，大幅缩短研发验证周期。

　　需要注意的是，这款直线运动座的承载能力受608轴承本身的额定载荷限制，仅适合10kg以内的轻型负载场景，不适合重型冲压设备、大型输送线这类大负载导向场景；同时使用过程中需要定期在轴承与光轴接触位置涂抹润滑脂，减少轴承外圈与光轴的磨损，延长整体使用寿命。光轴的安装需要保证足够的直线度与两端支撑的同轴度，若光轴弯曲或是两端支撑不同轴，会导致轴承受力不均，出现运动卡滞、轴承过早损坏的问题。在布局多轴运动系统时，可成对使用该直线运动座，沿光轴方向间隔布置，进一步提升负载的安装稳定性，避免运动过程中出现偏转。
