适配16mm管径的低成本直线轴承固定座

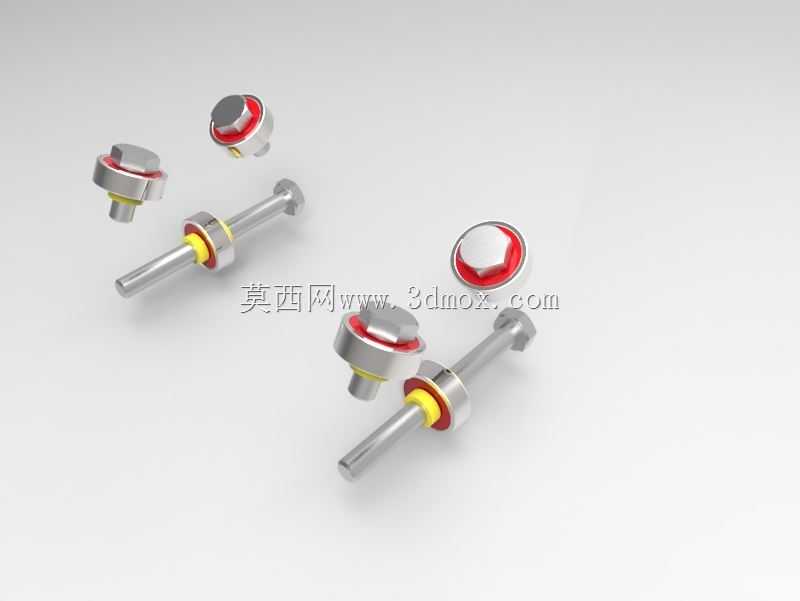

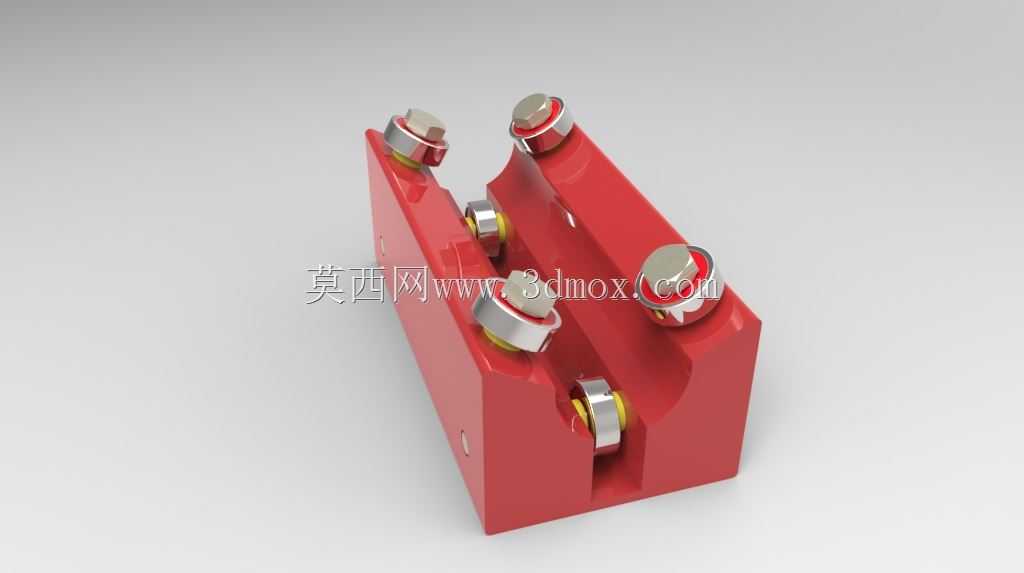

　　通过轴承的内孔尺寸匹配外径16mm的精密冷拔钢管作为光轴使用，这类钢管在市场上采购成本极低，且直线度完全能满足轻载工位的使用需求，不需要采购高价的镀铬直线光轴，能大幅降低整套直线运动机构的物料成本。从结构细节来看，轴承座采用上下对夹的锁紧方式，四个锁紧螺栓对称分布在轴承安装位的两侧，拧紧螺栓时，夹装槽会均匀收缩，将604轴承的外圈完全抱紧固定，不会出现轴承外圈随轴转动的跑圈问题，同时夹装结构也允许后期快速更换轴承，不需要对整个座体进行拆卸，维护效率更高。安装边界方面，座体的底面设计为平整安装面，两个沉头安装孔分布在座体长度方向的两端，孔位间距适配常规20系列铝型材的槽距，可以直接通过T型螺栓固定在铝型材机架上，不需要额外加工转接板，在非标自动化设备的直线运动模组搭建场景中，很多小型输送、定位工位的执行端需要搭配光轴做往复直线动作，这类工位往往不需要过高的负载等级，但对配件成本、安装便捷性有较高要求，常规标准直线轴承座多为铸铁或铸铝成型，采购成本偏高，且部分小批量定制场景下，标准件的安装孔位很难完全适配现有机架布局，这时候定制化的低成本轴承座就成了更具性价比的选择。这款直线轴承座就是针对这类场景开发的结构，整体采用分体式夹装设计，主体为红色硬质阳极氧化铝合金材质，相比铸铁件重量降低60%以上，同时兼顾足够的结构刚性，不会在光轴往复运动过程中出现夹持变形导致的卡滞问题。设计之初就明确了适配604滚珠轴承的核心参数，

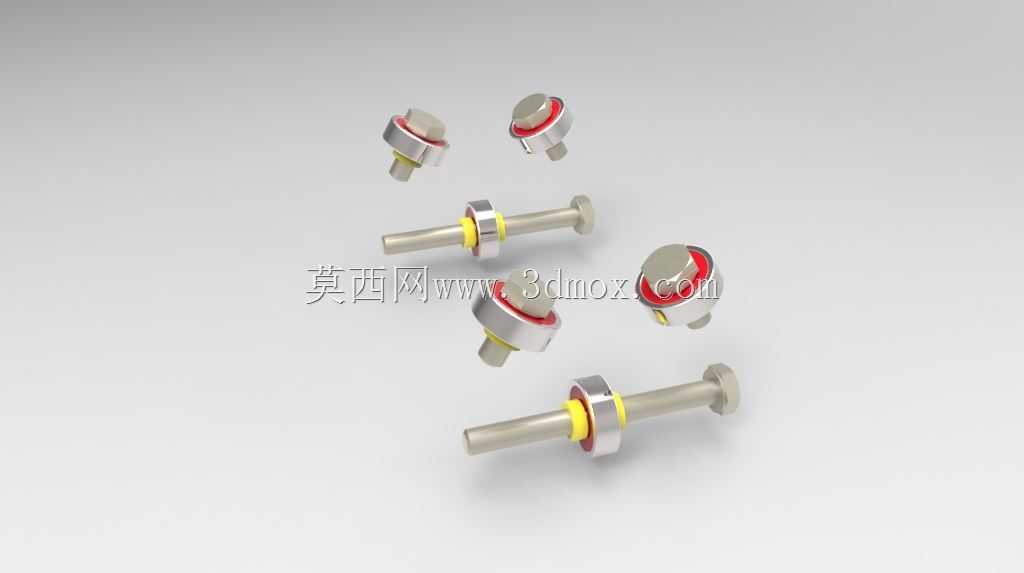

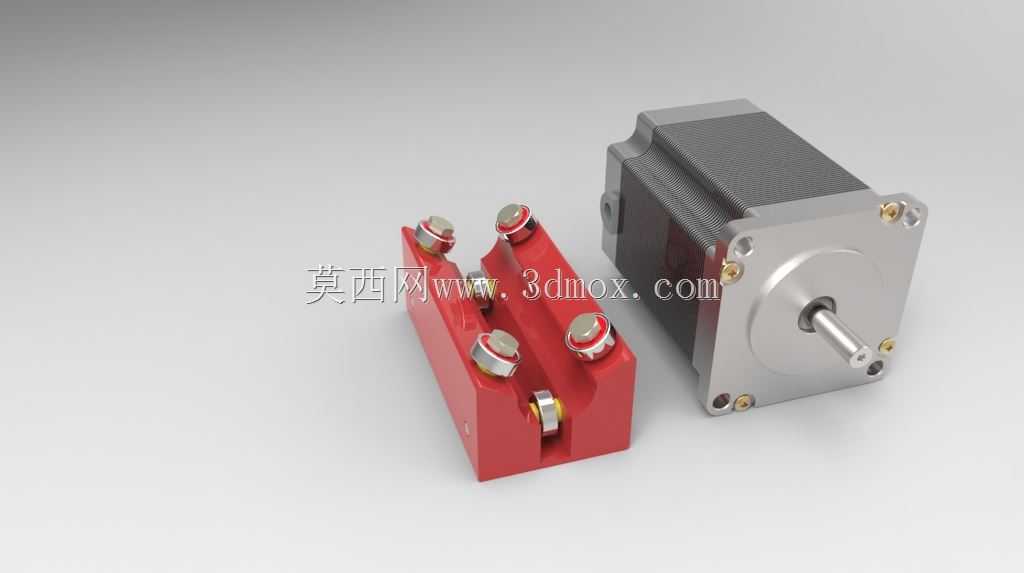

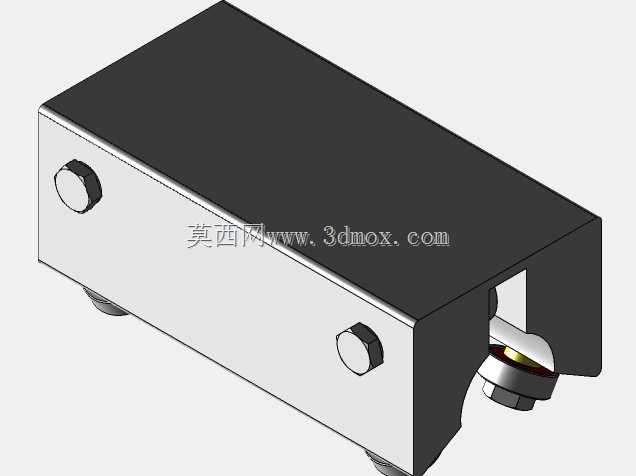

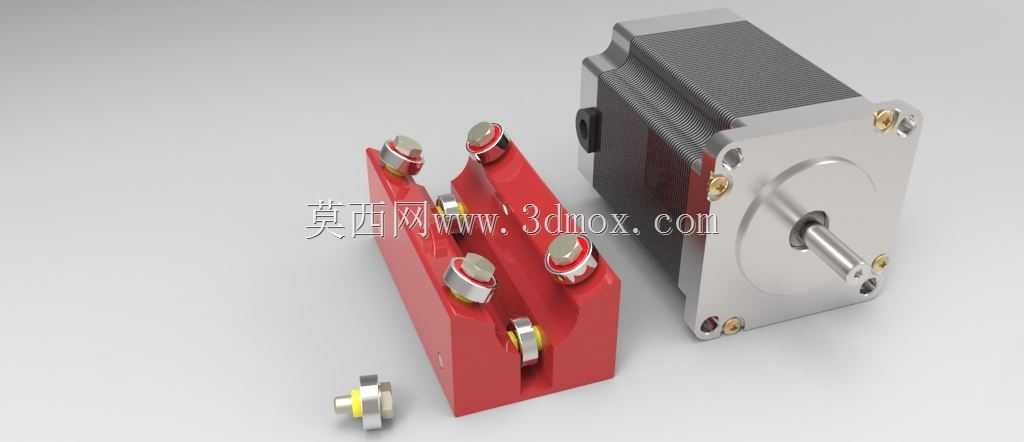

　　减少了装配环节的加工工作量。和这款轴承座搭配使用的是57系列步进电机，这类电机是小型自动化设备中最常用的动力源，输出扭矩能满足轻载直线驱动的需求，轴承座的安装高度和电机轴的输出中心高做了匹配设计，当搭配同步带或者丝杠做传动时，不需要额外调整电机的安装高度，就能保证传动部件的同轴度，减少传动过程中的皮带跑偏或者丝杠憋劲问题。实际应用中，这类轴承座可以用在小型点胶设备的Z轴升降导向、3D打印设备的运动轴定位、小型分拣线的推料机构导向、非标检测设备的探针模组滑动导向等多个场景，只要是负载在5kg以内、直线运动速度不超过0.5m/s的轻载工位，这款结构都能稳定满足使用需求。设计过程中特意规避了复杂的曲面结构，

　　整个座体的所有特征都可以通过三轴CNC铣床一次装夹加工完成，不需要多工序翻面加工，也不需要特殊刀具，普通的立铣刀、钻头就能完成所有加工步骤，小批量加工时的单件加工时间能控制在15分钟以内，进一步压缩了制造成本。夹装槽的宽度设计为2mm，既能保证锁紧时的收缩量足够抱紧轴承，又不会因为槽宽过大导致座体刚性下降，经过反复测试，当锁紧螺栓的扭矩达到1.2N·m时，轴承外圈的夹持力就能达到800N以上，完全能抵消光轴往复运动时产生的轴向窜动，不会出现轴承移位的问题。轴承安装位的公差设计为H7级，和604轴承的外圈形成过渡配合，装配时只需要用木锤轻轻敲击就能将轴承压入座体，不需要热装或者冷装工艺，普通装配工人就能快速完成组装，

　　降低了装配环节的技术要求。座体的边角位置都做了C1的倒角处理，既避免了加工后的锐边划伤操作人员，也能减少装配过程中和其他部件的干涉问题。在做三维建模的时候，所有特征都做了参数化关联，要是后续需要适配其他尺寸的轴承或者管径，只需要修改对应的参数就能快速生成新的座体模型，不需要重新绘制整个结构，能大幅缩短衍生型号的设计周期。和市面上常见的一体成型轴承座不同，这种分体夹装式的设计还有一个优势，就是当光轴出现轻微磨损需要更换时，不需要拆掉轴端的所有传动部件，只需要松开四个锁紧螺栓，就能将轴承座从光轴上滑出，更换完光轴后再重新锁紧即可，维护时的拆装工作量能减少70%以上，对于需要频繁维护的工位来说非常实用。另外，座体表面的硬质阳极氧化层厚度达到20μm，硬度能达到HV300以上，比普通的本色氧化耐磨性能提升3倍以上，即使在有少量切削液或者粉尘的车间环境中使用，也不会轻易出现表面腐蚀或者磨损的问题，使用寿命能达到普通塑料轴承座的5倍以上。
