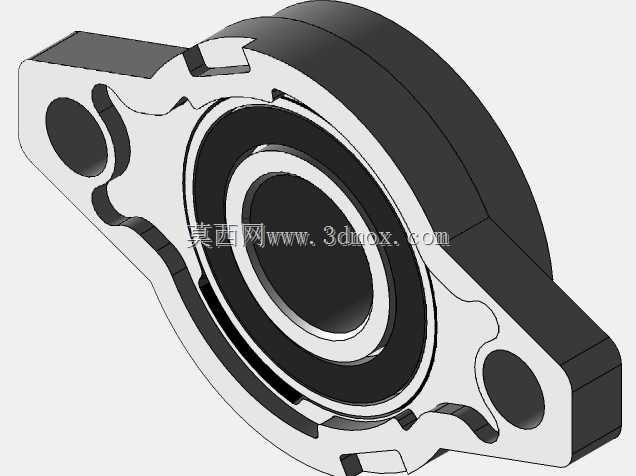

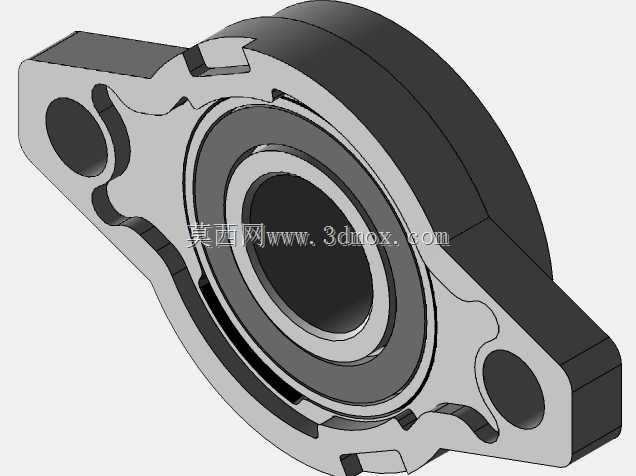

20mm孔径菱形法兰带座轴承结构

　　做传动结构设计这么多年，带座轴承永远是小负载传动布局里绕不开的标准支撑件，这款菱形法兰式的轴承座，适配20mm内径的外球面轴承，在轻工输送线、小型食品加工设备、桌面级自动化工作站里的出镜率极高。和常见的立式方形座、圆形凸台座不一样，菱形法兰座的两个安装孔沿轴承孔中心斜向对称布置，安装面完全贴合设备安装板的平面，不需要额外做沉台让位，在安装空间局促、安装板厚度较薄的场景下，优势特别明显——比如皮带输送机的侧边辊筒支撑，很多时候安装板只有3-5mm厚，做立式座的沉孔会直接打穿板材，用这种菱形法兰座直接贴板锁螺栓，支撑刚度完全能满足轻载传动的需求，还能省掉额外的加强筋焊接工序。

　　从结构设计逻辑来看，这款轴承座的本体采用锌合金压铸成型的思路做结构优化，座体和轴承外圈的配合面做了精准的圆弧限位，轴承压入座体之后，外圈和座体之间不会出现相对转动，能把轴系运转的径向载荷均匀分散到整个座体的法兰面上，不会出现局部应力集中导致的座体开裂。两个安装孔的中心距是按照行业通用的安装规范做的匹配，孔位做了轻微的沉孔设计，内六角螺栓锁付之后螺栓头不会突出座体表面，避免和旁边的传动件、护罩产生运动干涉。座体的轮廓做了圆弧过渡处理，没有尖锐的直角棱边，一方面是压铸工艺的脱模需求，减少压铸过程中的应力集中，提升铸件的成品率，另一方面也能避免设备安装维护过程中划伤操作人员，符合机械设备的安全设计要求。

　　实际选型使用的时候，首先要明确安装边界：这款座体适配的轴承内孔是20mm，对应的轴径公差要选k6级的过渡配合，避免轴和轴承内圈之间出现跑内圈的磨损问题；两个安装孔的孔径适配M8的内六角螺栓，锁付的时候要在螺栓和安装板之间加平垫和弹垫，防止设备长期振动导致螺栓松动。法兰面和安装板贴合的平面度要控制在0.1mm以内，如果安装板有焊接变形，一定要打磨平整之后再装轴承座，不然座体被强行锁附变形之后，会挤压轴承外圈导致轴承游隙变小，运转的时候出现发热、异响，严重的话会直接抱死轴系。

　　和立式轴承座不一样，这种菱形法兰座的受力方向是垂直于安装板平面的，选型的时候要核算径向载荷的方向：如果载荷方向是沿着两个安装孔的连线方向，座体的承载能力最强；如果载荷方向垂直于两个安装孔的连线，要适当降低额定载荷的使用系数，一般打七折使用比较稳妥。很多新手做设计的时候容易忽略这点，把受力方向放在垂直于孔连线的位置，长期运行之后容易出现安装孔处断裂、螺栓被剪断的问题。另外这款座体自带的轴承是带顶丝锁紧的结构，轴穿入轴承内孔之后，要把两个顶丝交替锁紧，不要一次锁死一个，不然会导致轴和轴承内圈不同心，运转的时候轴的跳动量变大，影响传动精度。

　　在日常的设备维护场景里，这种法兰轴承座的拆装也很方便，不需要把整个轴系全部拆解，只需要拆掉两个安装螺栓，就能把整个带座轴承从安装板上拆下来，更换轴承或者做润滑维护的时候效率很高。座体的轴承安装位置预留了轻微的自位倾斜余量，能补偿轴系加工、安装过程中出现的小角度同轴度误差，一般允许1-2度的角度偏差，不会因为轴的轻微偏斜导致轴承卡滞，这对于长距离的多支撑辊筒传动来说特别实用，毕竟长轴加工的时候很难保证所有支撑位的同轴度完全一致，带自位功能的带座轴承能大幅降低加工和装配的精度要求，压缩整体的制造成本。

　　很多做小型非标设备的工程师喜欢用这款轴承座，还有一个原因是它的整体厚度比较薄，突出安装板的高度比方形法兰座小很多，在设备护罩内部空间紧张的场景下，能节省不少径向安装空间，不需要为了避让轴承座特意加大护罩的外形尺寸，让设备整体结构更紧凑。比如做小型的皮带分拣线，线体的侧边框架用4040铝型材搭建，把这种菱形轴承座直接锁在铝型材的端面上，辊筒的轴端直接穿入轴承，不需要额外做连接座，装配效率能提升不少，整体结构也更简洁美观。
