标准凸轮从动件螺栓滚轮轴承三维设计

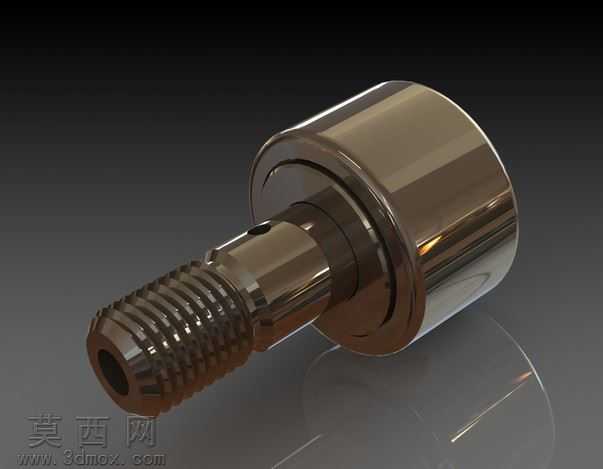

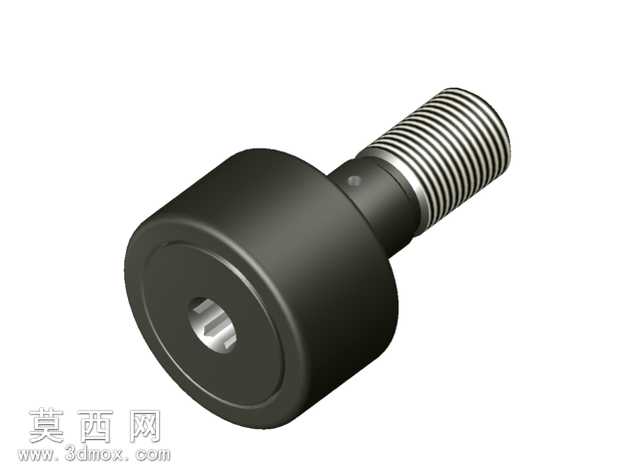

本作品为标准凸轮从动件滚轮轴承的三维建模成果，建模过程严格遵循对应标准件的尺寸规范，依托三维建模软件完成全参数化特征构建，完整还原了该类零件的全部结构细节。建模初期先梳理零件的结构组成，将其拆分为滚轮主体、连接螺柱、内六角驱动端、注油定位小孔几个核心结构模块，按照从主体到局部的顺序逐步搭建特征：首先通过旋转凸台特征生成滚轮的外圆柱基体与内圈安装结构，保证滚轮外圆的圆柱度与端面的平面度符合设计要求，滚轮端面的内六角沉孔通过拉伸切除特征完成，精准控制六角对边尺寸与沉孔深度，匹配标准内六角扳手的装配尺寸；随后构建连接螺柱部分，通过螺旋线扫描特征生成完整的外螺纹结构，还原螺纹的牙型角与螺距参数，保证螺纹段与滚轮主体的同轴度公差符合装配要求；滚轮与螺柱衔接位置的退刀槽、轴肩过渡圆角均通过倒角与圆角特征逐一还原，避免应力集中的结构设计完全复刻实物的工艺细节，螺柱上的定位注油小孔通过拉伸切除完成，精准还原小孔的位置与孔径参数。材质与渲染环节，针对零件的金属材质特性，为滚轮外圈赋予淬硬轴承钢材质，调整材质的粗糙度参数体现热处理后表面的哑光金属质感，螺纹段与内六角孔部分赋予发黑处理的钢材材质，通过光影调整突出螺纹牙型的层次感与内六角孔的结构轮廓，渲染时采用柔和的侧光角度，清晰展现滚轮外圆的曲面弧度、轴肩的过渡结构以及各部分的尺寸比例，让模型呈现出接近实物的视觉效果。结构设计上，该类凸轮从动件作为凸轮机构的核心配套零件，滚轮部分可绕自身轴线转动，工作时与凸轮轮廓接触将滑动摩擦转化为滚动摩擦，大幅降低接触磨损，带螺纹的螺柱段用于将从动件整体固定安装在设备对应位置，内六角端方便安装时施加拧紧力矩，整体结构紧凑，承载能力强，适配各类自动化凸轮传动机构的使用需求，建模过程中对各配合面的尺寸公差进行了参数化预留，可直接导出用于装配验证与工程图生成。
