基于Tripath芯片组的T类音频功放电路板设计

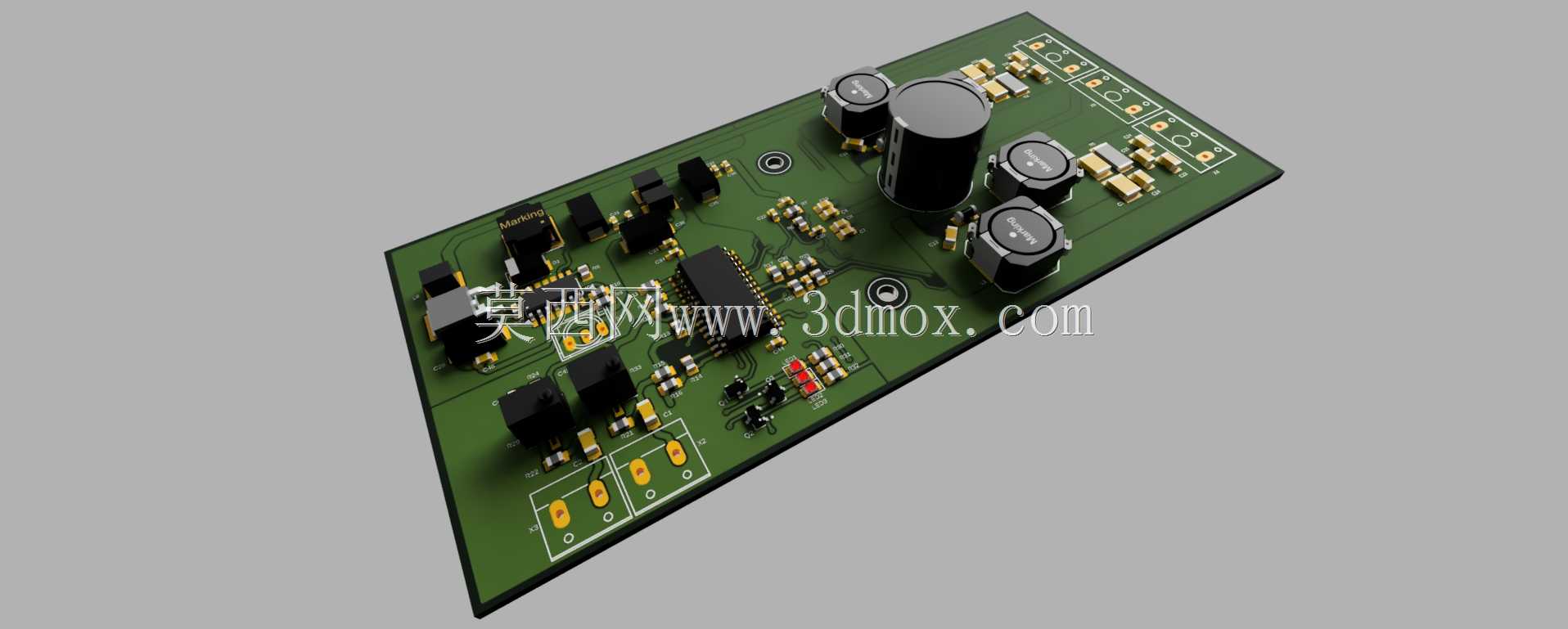

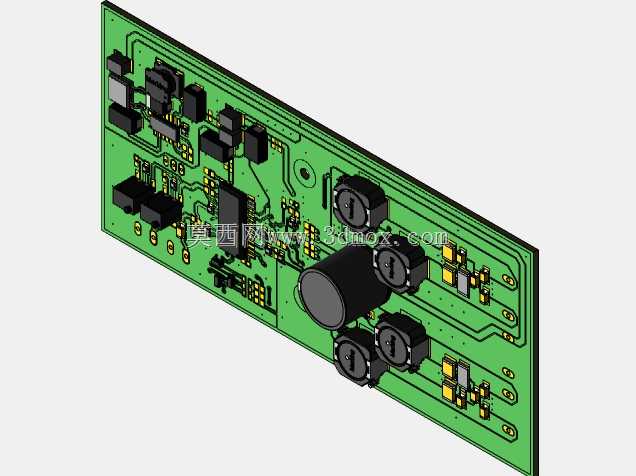

　　在音频设备的工程开发领域，功放板作为核心信号放大单元，其结构布局与元件选型直接决定整套音频系统的输出音质与运行稳定性，这款T类音频功放板的三维结构设计，完全围绕小体积桌面音频系统、小型有源音箱、车载改装音频单元的实际应用场景展开，没有冗余的结构设计，所有元件排布都服务于信号传输效率与散热需求的平衡。从实际使用场景来看，这类T类功放板常被嵌入到桌面HiFi音箱的腔体内部、小型家庭背景音乐系统的中控模块、车载音响的升级改装单元中，相比传统AB类功放，它的发热控制表现更优，不需要额外加装大体积散热鳍片就能满足持续功率输出的需求，在有限的安装空间内可以实现更高的功率密度。设计过程中首先确定了PCB板的安装边界，整体板型采用矩形切角处理，

　　四个边角预留了标准M3螺丝的安装孔位，孔位间距匹配市面上通用的小型功放外壳安装柱尺寸，安装时不需要额外打孔改位，直接可以适配常规的压铸铝外壳与塑料壳体，板边到最外侧元件引脚的距离预留了2mm的安全间隙，避免安装时元件引脚与金属外壳接触造成短路风险。元件布局上遵循信号流向最短原则，音频输入接口布置在板体的短边侧，信号从输入接口进入后先经过前置耦合电容，直接进入核心Tripath功放芯片组，信号路径全程没有交叉走线，减少不同回路之间的信号串扰；功率输出接口布置在与输入接口相对的另一短边侧，大电流走线的宽度按照持续3A电流承载能力设计，铜箔厚度满足长时间大音量输出时的载流需求，不会出现走线过热老化的问题。板上的电解电容全部采用立式排布，

　　大容量主滤波电容布置在电源输入接口的紧邻位置，距离功放芯片的电源引脚走线长度控制在10mm以内，最大限度降低电源内阻对信号放大的影响，几个小容量的去耦电容直接贴装在芯片引脚旁边，滤除高频杂波信号；功率电感与信号回路之间预留了足够的隔离距离，避免电感的磁场辐射干扰弱音频信号，所有贴片元件的排布方向统一，兼顾生产过程中的SMT贴片加工效率，减少贴片机的吸头转向次数，降低批量生产的加工误差。散热设计上没有采用额外的外置散热片，而是通过PCB板上预留的铺铜区域与核心芯片的散热焊盘连接，将芯片工作时产生的热量均匀传导到整块板的铜箔上，配合外壳的安装柱形成辅助散热通路，在25摄氏度的环境温度下，连续8小时额定功率输出时，

　　芯片表面温度可以控制在60摄氏度以内，满足民用音频设备的长期运行可靠性要求。安装接口方面，板上预留了标准的2.54mm排针接口，包含电源输入、音频输入、功率输出、静音控制的全部引脚，用户可以根据实际需求选择焊接接线端子或者直接飞线连接，接口位置的排布避开了安装孔位与大体积电容，接线操作时不会被周边元件干涉；板上还预留了状态指示灯的安装位置，指示灯的导光孔正对外壳的指示灯开孔位置，组装时不需要额外调整导光结构。从结构细节来看，板上的所有大体积元件都做了点胶固定的预留位置，在车载这类存在持续振动的应用场景中，可以通过红胶或者硅橡胶对电解电容、电感这类较重的元件进行加固，避免长期振动导致元件引脚脱焊；PCB板的厚度采用1.6mm的标准FR4板材，板体的抗弯强度满足常规组装过程中的受力需求，不会在安装螺丝时出现板体弯折导致的线路断裂问题。在实际选型适配中，这款功放板可以直接驱动4欧姆到8欧姆阻抗的全频音箱与分频音箱，额定输出功率下的失真度控制满足高保真音频播放的需求，适合对音质有一定要求但安装空间有限的音频项目开发，结构设计上充分考虑了DIY用户与小规模量产客户的实际使用需求，没有特殊的定制化结构件，所有元件都是通用标准件，采购与替换都十分方便。
