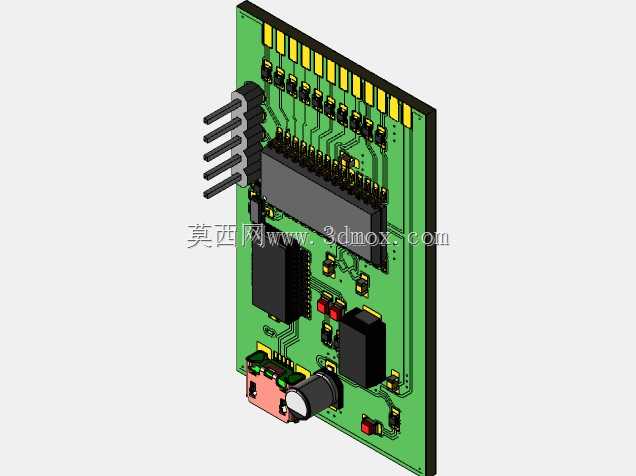

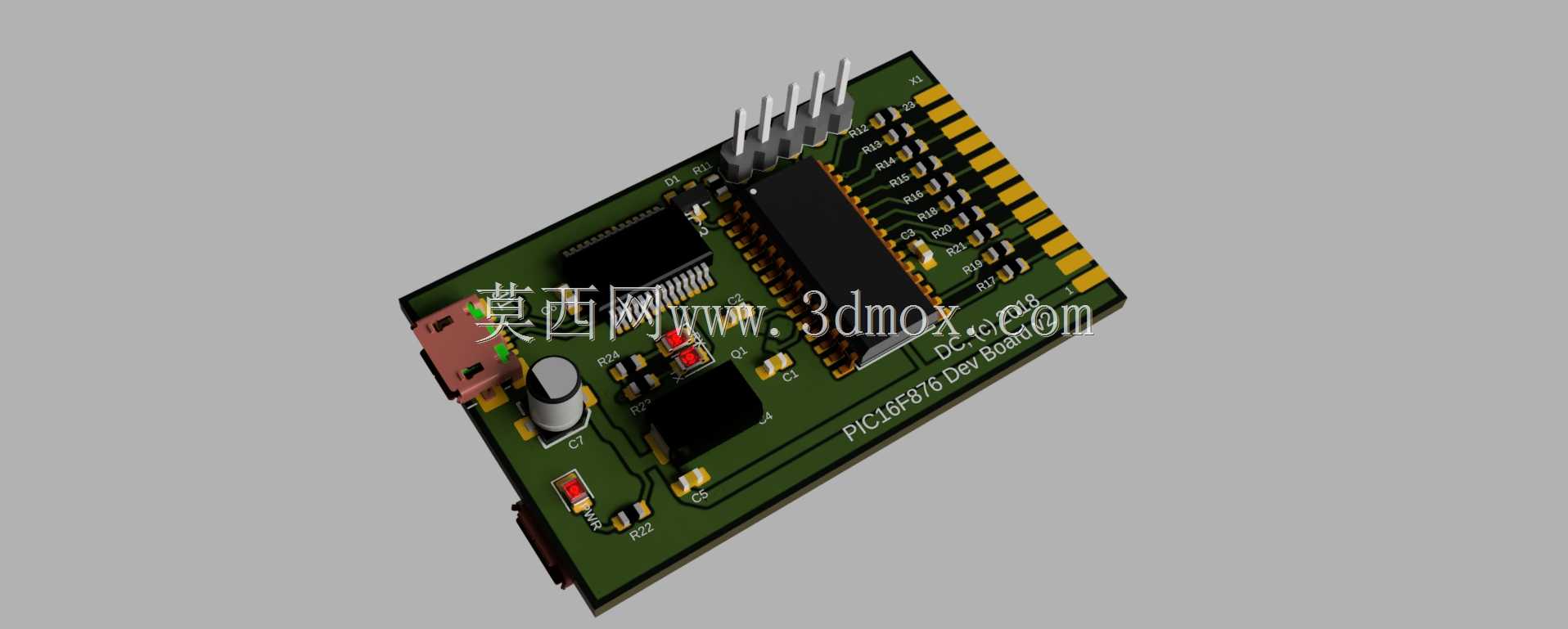

PIC16F876微芯片嵌入式小型开发板

　　这款嵌入式开发板的核心载体为PIC16F876微芯片，在工业控制、小型智能传感节点、教学实验场景中有着广泛的适配空间，常被用于低功耗嵌入式功能验证、小型外设驱动逻辑开发、入门级嵌入式系统原型搭建等实际工程环节。从实际使用角度出发，板载集成了微芯片最小运行所需的全部外围电路，无需额外搭建复位、时钟、电源滤波回路即可直接进入程序烧录与调试环节，配套对应编程调试环境与USB通讯线缆，就能完成引导加载程序与用户应用程序的通讯交互，大幅降低原型验证阶段的硬件搭建工作量。

　　设计过程中优先考虑了嵌入式开发的实操便利性，将核心芯片的IO引脚全部通过排针引出，排布在板卡侧边，方便使用者根据项目需求外接传感器、执行器、通讯模块等扩展外设，排针间距采用标准2.54mm规格，可直接适配通用杜邦线与面包板，无需额外制作转接线材。板上的电源回路做了多级电容滤波处理，分别在芯片电源引脚入口、外接电源输入位置布置了不同容值的电解电容与陶瓷电容，抑制电源纹波对芯片运行稳定性的影响，避免程序跑飞、AD采样不准等常见硬件问题。板载的USB接口同时承担供电与串口通讯功能，无需额外配置独立电源适配器，直接连接电脑USB端口即可完成供电与程序下载、串口数据交互，简化了开发阶段的接线复杂度。

　　外形尺寸上采用紧凑化布局，整体板卡为矩形结构，长宽控制在可容纳核心元件与引出排针的最小范围，板边预留了标准安装孔位，孔位间距符合通用小型嵌入式板卡的安装规范，可直接固定在通用塑料外壳、设备内部安装位或者实验台架上，安装孔周边做了铺地隔离处理，避免固定螺丝造成电路板短路。板卡的元件排布遵循信号流向逻辑，电源输入接口布置在板卡一侧，核心芯片位于板卡中心区域，排针引出端均匀分布在板卡另外三侧，既减少了信号走线的长度，降低高频信号干扰，也方便使用者在不同方向接线扩展，避免线材互相遮挡影响操作。

　　从结构设计细节来看，板上的接插件、电容、芯片等元件的高度都做了统一管控，最高元件为侧边的排针与电解电容，整体板卡厚度加上最高元件的总高度控制在较低范围，可适配多数薄型嵌入式设备外壳的内部安装空间，不会出现元件顶壳的问题。PCB走线过程中，电源走线做了加宽处理，满足供电电流的载流要求，信号走线避开了板上的高频时钟区域，减少信号串扰，地平面采用完整铺铜设计，提升整个板卡的抗干扰能力，适配工业现场复杂的电磁环境。在实际项目应用中，这款开发板既可以作为前期功能验证的原型载体，待程序与外设逻辑验证完成后，也可直接裁剪优化后作为小批量设备的核心控制板使用，减少二次硬件设计的工作量，缩短项目开发周期。板上预留的引导加载程序存储区域，支持后续在线更新程序，无需拆开设备即可完成固件升级，方便后期设备的功能迭代与维护。
