Garmin码表自行车标准安装底座

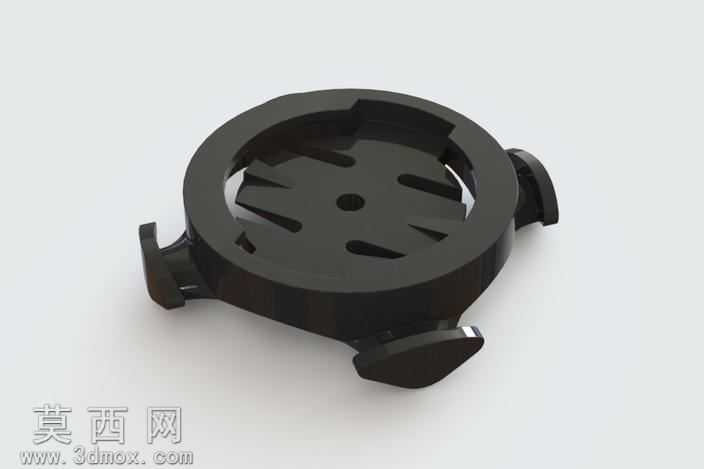

本模型为适配Garmin系列码表的自行车标准安装底座，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循骑行配件的装配公差要求，对底座的卡接结构、安装卡位做了精准的尺寸约束。模型整体为环形主体结构，中心设置定位孔位，盘面均匀分布多道导向卡槽，用于和码表背部的卡扣结构实现快速对位卡合，保证码表安装后不会在骑行颠簸中出现松脱移位；底座外侧均匀延伸出三个带卡爪的安装支脚，支脚末端做了圆弧过渡处理，既可以适配不同管径的自行车把横安装场景，也能避免尖锐边角对骑行者造成剐蹭伤害。建模阶段对所有卡接配合面做了拔模角度处理，预留了合理的装配间隙，完全适配注塑成型的工艺要求，无需额外修改即可直接用于模具开发。材质渲染阶段采用哑光硬质工程塑料材质，模拟尼龙加玻纤材质的细腻磨砂质感，调整了材质的粗糙度与反光参数，还原真实骑行配件的表面质感，同时对卡接棱边做了细微的倒角渲染处理，避免模型出现生硬的棱角视觉效果。结构设计上充分考虑户外骑行的使用场景，整体采用对称式受力结构，三个支脚的受力点均匀分布在环形主体上，安装后可以将码表的重量均匀分散到把横接触位置，避免长期使用出现底座断裂的问题；卡槽内部做了限位凸台设计，码表旋转卡入后会被凸台锁定，不会出现骑行中码表自旋偏移的情况。设计过程中参考了Garmin200、500、800等多系列码表的背部安装尺寸，确保该底座可以通配同品牌多款主流码表产品，兼顾了通用性与安装可靠性，模型的所有结构特征均做了参数化关联，后续如果需要适配不同把横尺寸，仅需要调整支脚的弯曲参数即可快速完成改型，无需重新绘制整体结构。
