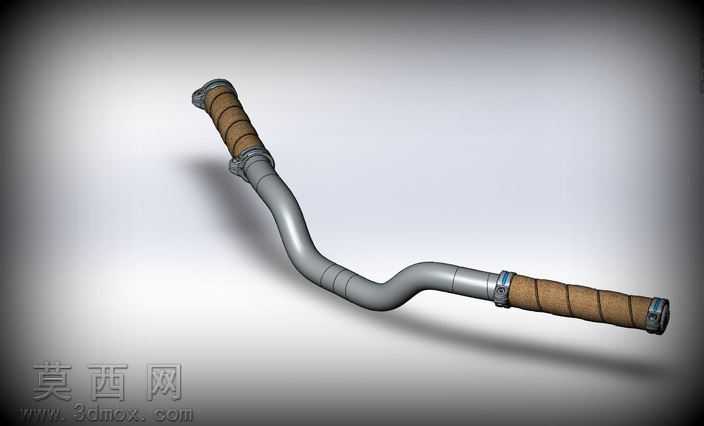

自行车车把锁紧组件装配结构设计

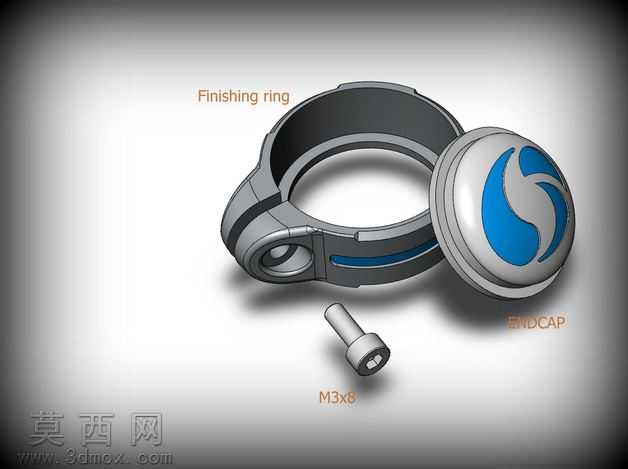

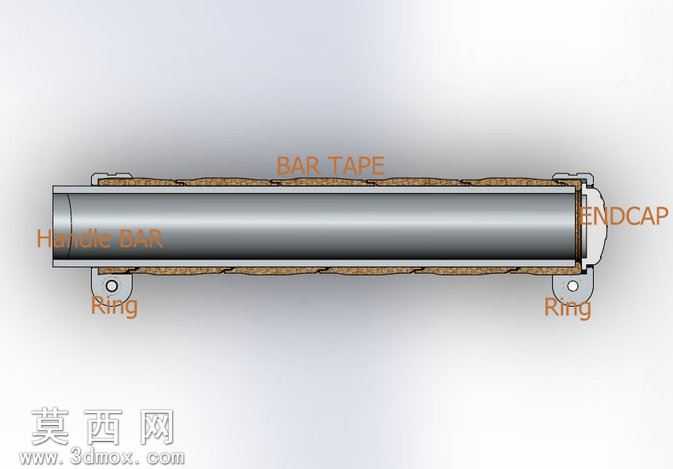

本作品为自行车车把部位的锁紧装配组件三维设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械装配的公差配合逻辑，对每个零件的尺寸链进行了严谨校核，确保各部件装配后无干涉、可实现预期的锁紧固定功能。组件主要包含三个核心零件：分别是Finishing ring锁紧环主体、带品牌标识的端盖、以及M3x6规格的内六角紧固螺丝。建模阶段首先完成锁紧环的主体结构绘制，针对锁紧环的开口抱合结构做了细节优化，环体内侧预留了与车把管材适配的圆弧接触面，外侧设计了与端盖配合的定位卡槽，同时在环体一侧延伸出带螺丝孔的锁紧耳结构，该结构的壁厚经过反复调整，既保证锁紧时的结构强度不会发生形变断裂，又避免壁厚过大造成整体重量冗余。端盖部分采用曲面建模完成外轮廓的流线型造型，表面的品牌标识通过包覆特征实现，还原了真实产品的标识细节，端盖内侧设计了与锁紧环卡槽适配的卡扣结构，装配后可实现紧密贴合无松动。紧固螺丝采用标准件建模逻辑，完整还原内六角槽、螺纹牙型的细节特征，螺纹部分采用装饰螺纹线与实体牙型结合的方式，既保证渲染时的真实质感，又控制了整体模型的文件大小。材质与渲染阶段，锁紧环主体采用哑光磨砂金属材质，模拟铝合金阳极氧化后的表面质感，表面添加细微的颗粒纹理提升真实度；端盖部分采用亮面塑料与金属漆结合的材质，蓝色标识区域做了高光处理，与银色主体形成视觉层次；螺丝采用不锈钢金属材质，添加轻微的使用磨损痕迹，避免全新材质的塑料感。渲染时采用三点布光方案，主光源从斜上方45度投射，突出零件的轮廓结构与曲面光影，辅光源补全暗部细节避免死黑，背景采用渐变灰色突出主体零件，同时添加柔和的地面阴影增强装配体的空间立体感。设计思路上，该组件定位为轻量化自行车车把锁紧结构，在保证锁紧强度的前提下尽可能简化零件数量，整体仅通过三个零件即可完成车把部位的紧固与装饰功能，装配逻辑简单可靠，锁紧环的抱合结构可适配标准直径的自行车车把管材，M3螺丝的锁紧力矩经过模拟验证，可提供足够的抱紧力防止车把转动松动，端盖除装饰作用外还可遮挡锁紧部位的缝隙，避免雨水、灰尘进入锁紧结构造成螺丝锈蚀，提升组件的使用寿命。建模过程中对所有配合面做了公差预留，锁紧环与车把的配合采用间隙配合方便安装，螺丝与锁紧耳的螺纹孔采用过渡配合保证锁紧稳定性，端盖与锁紧环的卡扣采用过盈配合实现卡紧后无松动，所有零件的倒角、圆角细节都做了完整处理，避免锐边造成的安装划伤，同时也让零件外观更符合量产产品的工艺特征。
