手动齿轮传动式简易破碎压碎设备

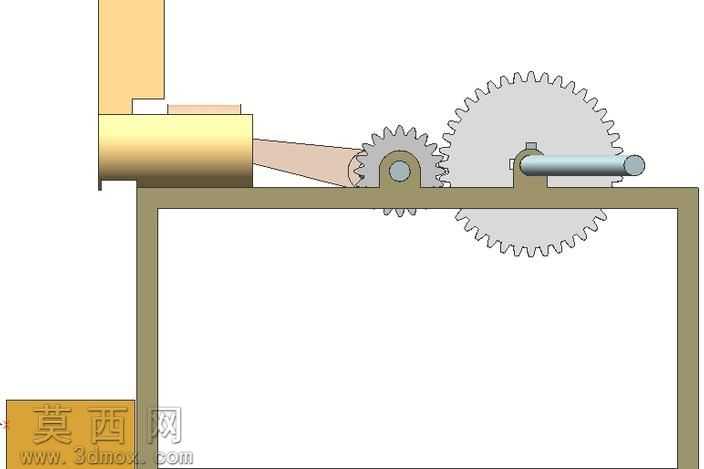

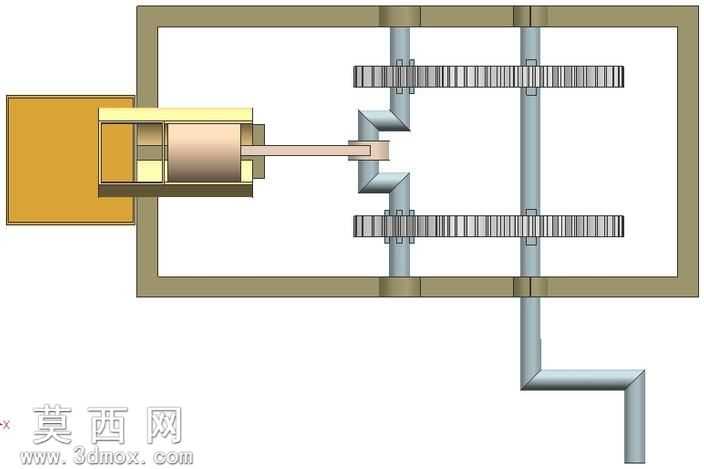

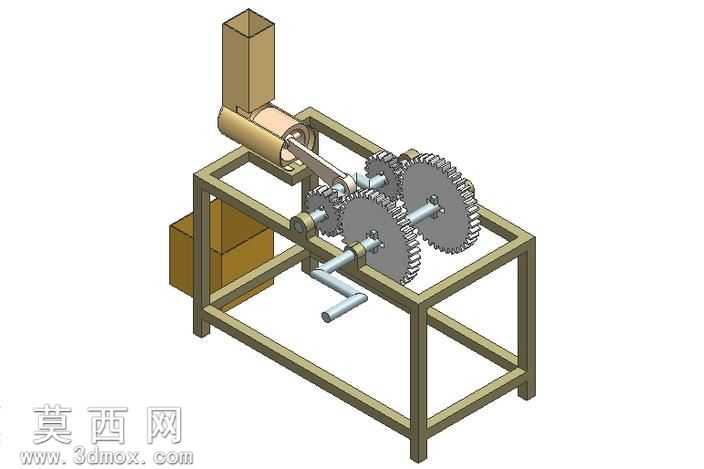

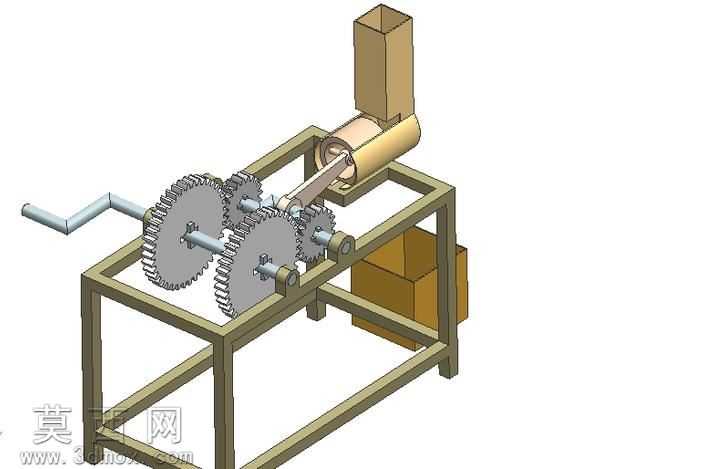

本作品为手动驱动的简易破碎压碎设备三维模型，整体采用框架式机架作为承载基础，建模过程中严格遵循机械设计的装配逻辑，对每一处零件的配合公差进行了合理预留，确保虚拟装配下无干涉错位问题。模型搭建从机架部分开始，采用标准方钢型材搭建矩形支撑框架，底部设置落地支撑脚保证放置稳定性，框架上层预留动力与执行机构的安装位，所有型材的连接节点均做了贴合实际焊接装配的结构处理，还原真实设备的机架强度设计逻辑。动力输入部分采用手摇曲柄结构，建模时对曲柄的握持段做了符合人体操作习惯的弯折角度设计，握持部位做了圆滑过渡处理避免操作硌手，曲柄与传动轴的连接部位设置了定位轴肩，保证动力传递过程中不会出现轴向窜动。传动系统采用多组圆柱直齿轮啮合的结构设计，建模时严格按照齿轮传动比匹配各齿轮的齿数与分度圆直径，齿轮的齿形轮廓采用标准渐开线参数生成，齿顶圆、齿根圆的尺寸精度符合通用机械传动设计规范，齿轮与传动轴之间采用键连接的结构还原，保证扭矩可以稳定从输入轴传递到执行端，多组齿轮的排布采用平行轴布局，相邻齿轮的中心距严格按照啮合参数计算设置，确保传动过程顺滑无卡滞。执行端设置卧式挤压破碎腔，上方配套立式进料斗，进料斗与破碎腔的衔接部位做了导流斜面设计，方便待破碎物料顺利进入挤压工作区域，破碎腔内部的挤压执行件与传动系统末端的曲柄滑块结构相连，将齿轮传递的旋转运动转化为往复直线挤压动作，实现物料的压碎破碎功能，机架侧方还预留了成品物料收集箱的放置位，收集箱采用抽拉式结构设计，方便破碎完成后取出物料。渲染阶段对不同部件赋予了贴合实际的材质：机架采用哑光金属钢材材质，齿轮部件赋予调质钢的金属质感并做了齿面的细微加工纹理处理，进料斗与破碎腔采用耐磨钢材材质，手摇曲柄的握持段赋予防滑橡胶材质，收集箱采用木质纹理材质，整体渲染光影采用柔和的工业展示光效，清晰呈现每一处结构细节，完整还原手动简易破碎设备的工作原理与结构组成，可作为机械原理教学、简易破碎设备设计参考的三维素材。
