工业传动用偏心轴结构三维设计

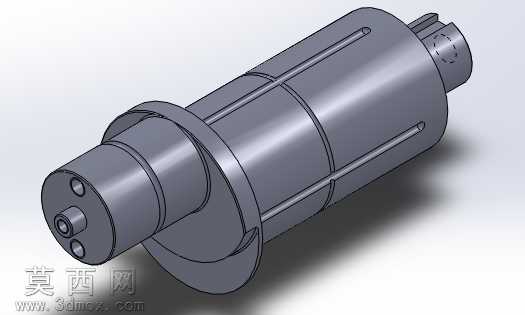

本偏心轴三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循机械设计规范，从轴体的基准轴定位开始，依次完成各段轴径的拉伸、凸台创建，精准还原偏心段与同轴段的位置偏移关系，保证偏心距参数符合常规工业传动场景的使用需求。模型外观采用金属哑光材质渲染，还原合金钢轴类零件的真实质感，表面做了细腻的金属磨砂纹理处理，各轴段的过渡圆角、退刀槽结构都做了精细化建模，没有出现几何破面、特征缺失的问题。结构设计上，轴体一端设置有同轴定位孔与紧固螺孔，用于配套连接件的安装固定，中间的偏心凸台结构是核心功能部位，可将旋转运动转化为往复直线运动，适配各类需要偏心传动的机械工况，轴身的长条形键槽结构严格按照平键连接标准设计，可实现与传动轮、轴承等配件的精准周向固定，避免传动过程中出现打滑偏移。设计思路围绕实际加工与装配需求展开，各轴段的直径尺寸、长度参数都参考了通用轴类零件的设计标准，既保证轴体自身的结构强度，也兼顾与配套标准件的适配性，建模过程中对所有特征做了参数关联，后续可根据实际使用需求快速调整偏心距、轴径、轴长等核心参数，无需重新搭建基础模型。模型的装配基准做了统一设置，可直接导入各类机械装配体中使用，各部位的倒角、圆角细节都做了还原，避免出现锐边结构，符合实际零件的加工工艺要求，偏心段与同轴段的同轴度、圆跳动公差在建模时做了基准约束，可直接用于后续的工程图生成、运动仿真分析，帮助设计人员快速验证偏心传动的运动轨迹、受力情况，缩短机械产品的研发设计周期。
