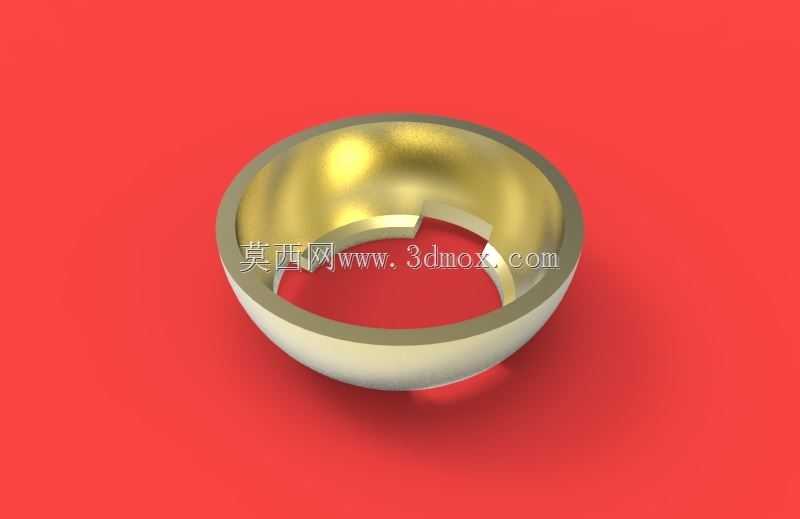

带缺口半球形金属衬套结构设计

　　日常做铰接类结构设计时，这类带缺口的半球形衬套是很容易被忽略但又直接影响整套机构运行寿命的零件，很多刚入行的工程师做铰接副的时候直接用球头配光孔，跑不了几百次动作就出现咬合磨损、卡滞异响，问题往往就出在没有匹配适配的球面衬套结构上。先从实际应用场景说，这类衬套最常出现在小载荷的万向铰接点位，比如小型自动化设备的连杆铰接端、工装夹具的角度调整关节、轻工机械的摆杆连接位，还有部分低压管路的球面密封副位置，它不像整球式衬套需要完全包裹球头，侧边的缺口结构就是为了快速装配设计的——安装的时候不需要把球头从端部硬塞进去，直接从缺口位置卡进球形内腔就能完成预装，能省掉不少装配环节的工时，尤其是在设备维护更换的时候，

　　不用拆解整根连杆的其他连接点位，就能单独更换衬套，现场运维的效率能提升不少。从功能特性上看，半球形的内腔曲面是和配对球头完全贴合的，接触面积比锥面、柱面配合大很多，单位面积承受的压应力更低，耐磨性能自然更好，同时球面配合可以自适应一定角度的偏摆，不会因为连杆安装时的微小同轴度误差就出现别劲的问题，很多现场安装时出现的铰接卡滞问题，换用这类带缺口的半球衬套就能解决。设计这类零件的时候，首先要确认的是配对球头的实际直径，衬套的内腔球面半径要比球头半径大0.02到0.05毫米，间隙太小容易受热胀卡滞，间隙太大又会出现铰接晃动，影响机构的动作精度；衬套的外圆和安装座孔的配合一般选过渡配合，压入座孔后不会出现跟转的问题，

　　壁厚通常根据承载大小选1.5到3毫米，太薄的话压装的时候容易变形，太厚的话会浪费安装空间。那个侧边的缺口尺寸也有讲究，缺口的宽度要比配对球头的连接杆直径大1到2毫米，保证摆杆在最大摆角范围内不会和衬套发生干涉，缺口的两个端面要做小倒角，避免安装的时候刮伤球头表面，也能去除冲压或者机加工产生的毛刺。外形尺寸方面，这类衬套的开口端外径要比半球根部外径稍大一点，形成一个小的定位台阶，压入安装座孔的时候能靠台阶限位，保证安装深度一致，不会出现压装过深或者不到位的问题；衬套的球面外表面和安装座的沉孔也要做适配，半球形的外轮廓能让衬套在承受径向载荷的时候受力更均匀，不会出现局部应力集中导致的衬套变形。实际建模的时候要注意，

　　内腔球面的粗糙度要求要达到Ra1.6以下，和球头配合的时候摩擦阻力更小，外圆和安装面的粗糙度达到Ra3.2就足够满足压装要求；如果是用在有腐蚀的环境里，材料选黄铜或者不锈钢的话，不需要额外做表面处理，如果是用普通碳钢加工，表面要做镀硬铬处理，提升耐磨和防锈能力。很多人设计的时候会把缺口的位置做在受力方向上，这是典型的设计错误，缺口要布置在垂直于主承载方向的侧面，保证承载区域是完整的球面壁，不会因为缺口削弱结构强度，导致衬套在受冲击载荷的时候从缺口位置开裂。另外还要注意，衬套的开口边缘要做倒圆处理，不能有锐边，不然球头摆动的时候锐边会刮掉球头表面的润滑脂，还会划伤球头的配合面，时间长了就会出现磨损加剧的问题。在安装边界上，要给衬套预留足够的压装空间，座孔的入口处要做15度的导入倒角，压装的时候要用专用工装压在衬套的台阶端面上，不能直接砸球面部分，不然会导致球面变形，影响配合精度；如果是需要定期润滑的点位，还可以在衬套的壁上开一个小的油孔，连通到内腔球面，方便定期加注润滑脂，进一步延长铰接副的使用寿命。这类零件虽然尺寸不大，结构看起来也不复杂，但每一处尺寸细节都直接影响整套铰接机构的运行稳定性，很多设备的小故障根源往往就在这类不起眼的小零件上，设计的时候多考虑装配、维护、受力的实际工况，就能避免很多后期现场出现的问题。
