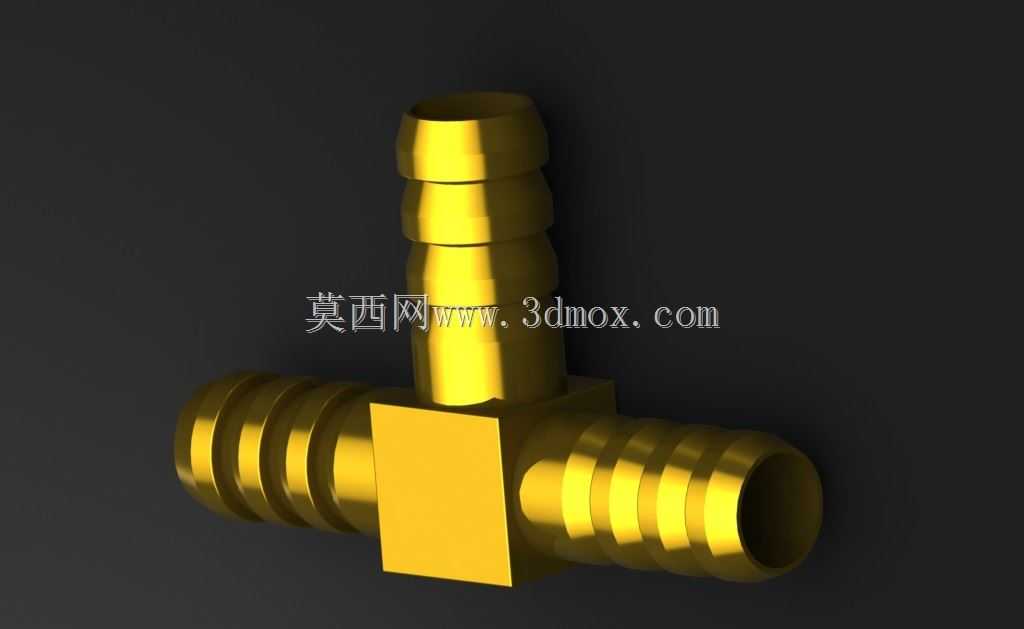

黄铜T型三通宝塔气液软管接头

　　这类T型三通宝塔接头是气液管路系统里极为常见的分流连接件，日常在小型气动设备、低压流体输送回路、家用净水设备、小型燃油输送管路、园艺灌溉系统里都能见到它的身影，核心作用是实现单路流体向两个垂直方向的分流，或是将两路同参数流体汇流到单路主管路中，适配的介质多为低压空气、常温清水、轻质燃油、低压惰性气体等无强腐蚀性的流体。从结构设计来看，三个接口均采用宝塔式竹节倒刺结构，每段倒刺都做了圆弧过渡处理，没有尖锐的切削棱角，当软管套入接头后，倒刺会嵌入软管内壁，配合喉箍锁紧之后，能在0-1MPa的常规工作压力下实现可靠密封，避免管路受压脱落，相比螺纹式快插接头，宝塔结构对软管的壁厚公差适配性更强，哪怕是壁厚略有偏差的橡胶管、PVC软管、

　　硅胶管，都能通过调整喉箍的锁紧力度实现可靠连接，不需要额外加工密封端面，现场装配的容错率更高。接头中部的方形基座是整个零件的结构受力核心，三个方向的竹节段都在这个位置交汇，设计时特意将基座的壁厚做了加厚处理，比竹节段的壁厚高出30%左右，一方面是为了抵消三个方向管路拉扯产生的应力，避免接头根部因为长期受力出现开裂，另一方面这个方形平面也可以作为装配时的夹持位，安装时用扳手夹住方座就能发力拧紧喉箍或是调整接头朝向，不会因为夹持圆管段导致竹节变形影响密封性能。材质选用黄铜是经过多场景验证的合理选择，黄铜本身的切削加工性能优异，批量车削加工时的刀具损耗低，尺寸精度容易控制，同时黄铜在常温下的耐锈蚀表现较好，接触清水、

　　空气这类介质时不会像普通碳钢那样快速生锈污染管路，也不会像部分塑料接头那样出现长期老化脆裂的问题，表面做抛光处理之后，不仅外观质感更好，也能减少介质残留挂壁的问题，降低管路堵塞的概率。从安装边界来看，这类接头的三个接口外径是和对应软管内径匹配的，选型时需要注意，接头竹节段的最大外径要比适配软管的内径大0.5-1mm，这样套入之后才能有足够的抱紧力，安装时建议在软管内壁涂抹少量肥皂水作为润滑，不要用机油类润滑，避免长期接触导致橡胶软管溶胀老化，套入深度要覆盖至少2段竹节结构，之后在靠近接头根部的竹节位置锁紧不锈钢喉箍，不要把喉箍锁在竹节的最外端，避免受压时软管从喉箍位置滑脱。在实际管路布局中，

　　这种T型结构不需要额外搭配弯头就能实现垂直方向的分流，能减少管路的弯折次数，降低管路的流阻损失，尤其是在空间紧凑的设备内部，不需要预留弯头的安装空间，三个方向的管路可以直接沿XYZ三个方向排布，让管路走线更加整齐，减少管路扭曲产生的额外应力。设计建模时需要注意，竹节段的倒刺倾斜角度控制在15度左右最为合适，角度太大容易导致软管套入困难，角度太小则会降低抱紧力容易出现脱落，每个竹节之间的凹槽深度控制在0.8-1.2mm，既能给软管变形留出嵌入空间，也不会因为凹槽过深削弱接头本身的结构强度，中部方座的边角要做R0.5的圆角处理，避免应力集中，同时也能防止安装时划伤操作人员或是割破软管。这类接头的工作温度范围一般在-20℃到120℃之间，适配绝大多数常规工况的使用需求，不适合用于高压液压系统、强酸碱腐蚀介质的输送场景，在气动回路中使用时，建议在接头前端加装过滤装置，避免杂质卡在竹节位置影响密封效果，长期使用时如果出现软管老化变硬的情况，要及时更换软管，不要通过过度拧紧喉箍的方式强行密封，避免接头受力过大出现开裂。
