带鹰形图案的MN标识牌立体结构设计

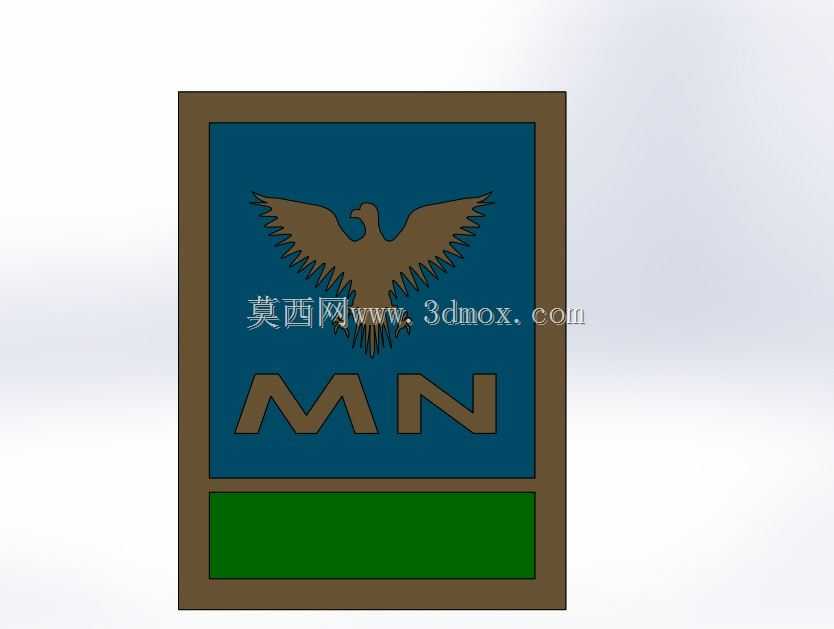

　　这款带鹰形图案的MN标识构件，在工业场景中常作为设备身份铭牌、区域标识牌、工装工位标识使用，也可适配户外公共设施、厂区设备集群的视觉识别需求，区别于普通印刷类标牌，立体结构的设计能在复杂光照环境下保持清晰的视觉辨识度，避免平面印刷易磨损、反光看不清的问题。从实际使用场景来看，这类标识构件常安装在设备机架外侧、厂区围栏立柱、工装夹具的醒目位置，需要兼顾耐候性与安装适配性，设计阶段首先考虑的是安装边界的适配性，整体采用矩形分层结构，外框做了等宽的包边处理，包边宽度控制在整体宽度的8%左右，既保证结构强度，也不会因为边框过宽压缩内部图案的展示区域。内部图案区域做了分层凹陷设计，最上层是棕褐色的外框层，中间层为深蓝色的图案承载区，

　　最下方预留了纯绿色的空白标识区，可用于后续补充设备编号、工位信息等内容，这种分层结构在建模时采用了不同的拉伸高度，外框层比图案层高出1.2mm，图案层的鹰形浮雕与MN字样比底色层高出0.8mm，既形成了明显的立体触感，也不会因为凸起过高在运输、安装过程中出现磕碰掉漆的问题。鹰形图案的线条做了圆角过渡处理，翅膀的羽毛纹理采用浅浮雕设计，每根羽毛的凸起高度控制在0.3mm，既还原了图案的细节，也避免了尖锐棱角带来的加工难度，MN字样采用粗体无衬线造型，笔画宽度均匀，在建模时做了拔模斜度处理，适配后续注塑或者钣金冲压的加工工艺，不需要额外做电极拆改就能直接出加工刀路。安装结构上，标识牌背面预留了四个沉头安装孔，孔位分布在四个角的包边区域，

　　沉头深度与常用的M3沉头螺丝匹配，安装后螺丝头不会突出标牌表面，保证整体外观的平整性，同时背面还预留了背胶粘贴的定位槽，对于不方便打孔的安装面，可直接采用高强度结构胶粘贴，定位槽能避免胶层溢出到标牌正面，也能提升粘贴的接触面积，保证长期使用不会脱落。从功能特性来看，这种立体标识牌相比平面印刷标牌，抗磨损能力提升明显，日常设备擦拭、厂区清洁过程中，不会因为摩擦导致图案脱落，分层的色彩结构在建模时就做了分色面的拆分，后续不管是采用多色注塑、喷漆分色还是阳极氧化处理，都能直接对应模型的分层曲面，不需要额外做遮罩定位。设计过程中还考虑了不同安装场景的尺寸适配，整体长宽比采用3:4的经典标牌比例，既可以横向安装也可以旋转90度纵向安装，

　　图案元素不会因为旋转出现视觉失衡的问题，绿色空白区域的高度占整体高度的18%，足够容纳两行12号字的补充信息，满足不同场景的标识需求。在结构强度校核上，外框的厚度设置为2mm，采用ABS或者铝合金材质时，能承受日常的轻微碰撞不会变形，图案层的底板厚度为1.5mm，既保证整体的刚性，也不会因为过厚导致整体重量过大，粘贴安装时不会因为自重出现脱落问题。边缘位置全部做了R0.5的圆角处理，避免安装和维护过程中划伤操作人员，符合工业设备的安全设计规范。
