快装式不锈钢管夹锁紧固定结构

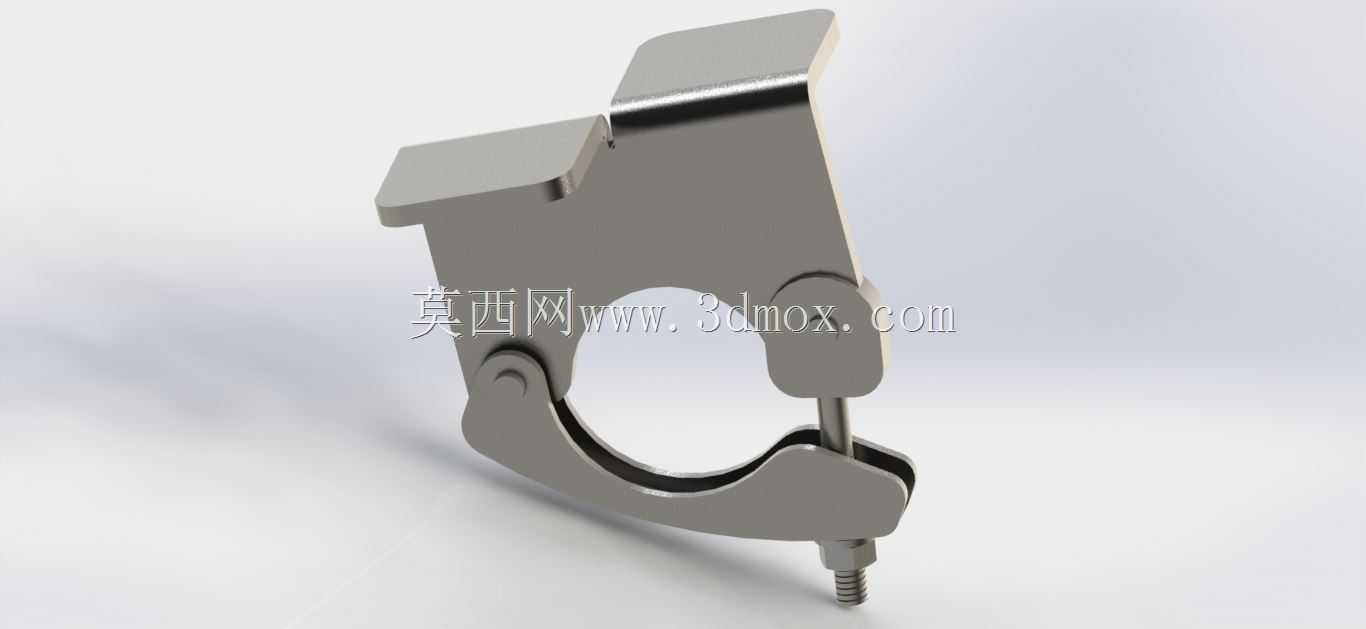

　　这款快装式管夹锁紧结构，主要面向洁净流体管路、轻型设备线束固定、小型气动管路排布场景设计，在食品加工生产线的洁净流体输送段、实验室气路排布、小型自动化设备的气管固定工位都能适配，相比传统螺栓紧固的管夹，它的拆装效率提升明显，不需要额外工具就能完成开合与锁紧，日常管路维护、工位调整的时候能大幅减少拆装耗时。从结构设计来看，主体采用单片冲压折弯成型的不锈钢板材加工，下半部分是带铰接结构的C型抱箍环，上半部分延伸出两个带折弯的定位挡边，铰接位置采用冲压翻边铆合的销轴结构，没有额外的装配零件，减少了松动脱落的风险，抱箍的内圈弧度做了微倒角处理，抱紧管路的时候不会划伤管材外壁，尤其是针对PVC、PU这类软质气管或者薄壁不锈钢管，

　　能避免应力集中造成的管材变形。锁紧端采用偏心压杆配合调节螺栓的结构，压杆的偏心行程经过测算，扣合的时候能提供足够的抱紧力，不会因为管路振动出现松脱，末端的调节螺栓可以微调抱箍的抱紧直径，适配一定公差范围内的管材外径，不需要针对单一管径做专属开模，通用性更强。上方延伸的两个折弯挡边，主要作用是提供安装定位的支撑面，安装的时候可以直接卡在设备机架的预留卡槽里，或者通过挡边上的预留孔位打螺丝固定，不需要额外做焊接或者复杂的安装支架，挡边的折弯角度做了90度直角处理，支撑面的平面度控制在合理范围内，安装后不会出现歪斜偏移。从安装边界来看，抱箍的适配管径覆盖常规小尺寸流体管路范围，整体安装后突出安装面的高度较低，

　　在排布密集的管路工位里不会和相邻管路、设备部件产生干涉，铰接位置的转动间隙做了严格控制，开合的时候没有明显旷量，长期反复开合也不会出现铰接位置磨损松垮的问题。材质选择上采用冲压级不锈钢板材，表面做了钝化处理，在潮湿或者有弱腐蚀的工况下也能保持足够的结构强度，不会轻易生锈失效，整体没有复杂的曲面结构，所有折弯、冲压特征都适合常规钣金冲压工艺批量生产，加工工序少，量产的成本控制空间充足。在实际选型使用的时候，需要注意安装面的平面度要和挡边支撑面匹配，如果安装面有明显凹凸，需要加垫片调整，避免固定后抱箍出现偏斜导致抱紧力不均；调节锁紧螺栓的时候不要过度拧紧，避免抱箍环出现塑性变形，失去回弹抱紧的能力；针对有高频振动的工位，

　　可以在抱箍内圈贴一层薄的橡胶减震垫，进一步提升抱紧的稳定性，减少管路磨损。这款结构的设计思路核心是在保证抱紧可靠性的前提下，尽可能简化装配与操作步骤，减少零件数量，降低生产与使用成本，相比传统的双螺栓管夹、喉箍类固定件，它的操作便捷性优势明显，尤其适合需要频繁拆装、调整管路位置的工位，同时一体冲压的结构也让它的结构强度比拼装式的塑料快装管夹更高，能承受更大的管路拉力与振动载荷，在工业现场的适配场景更广。
