粗框板材眼镜架结构三维设计

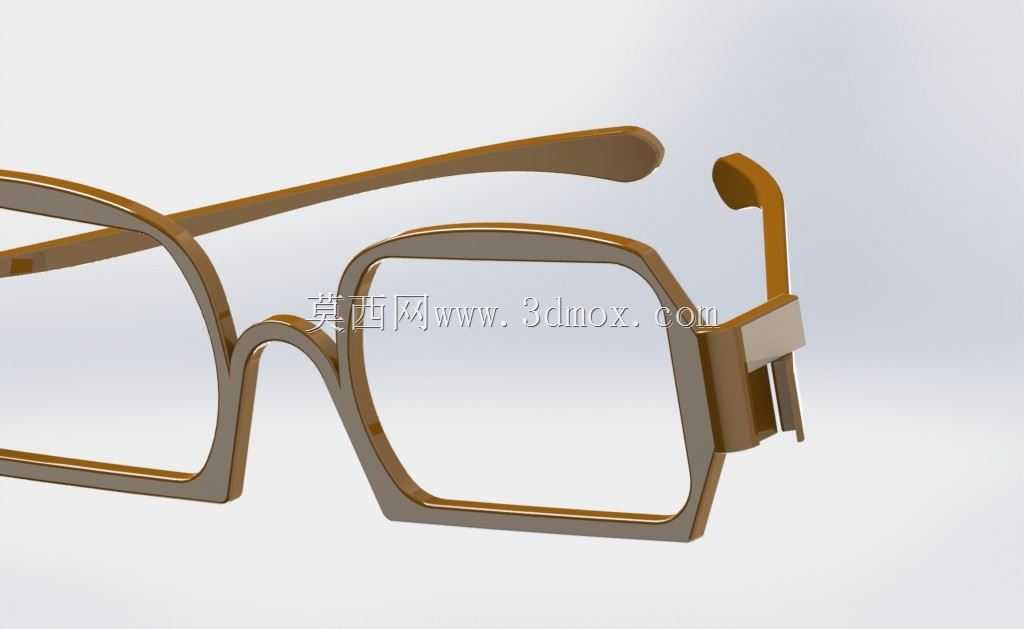

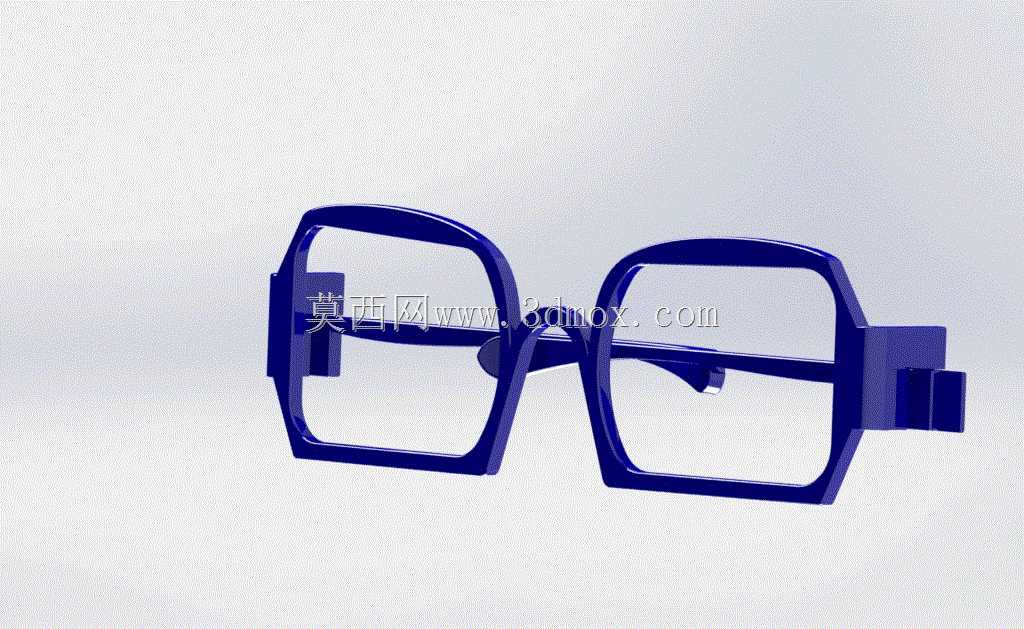

　　日常佩戴的板材粗框眼镜架，核心功能是为光学镜片提供稳定的安装支撑，同时适配不同头型用户的佩戴需求，在日常通勤、视力矫正、装饰搭配场景中都有广泛应用。这款粗框镜架采用一体式前框设计，镜框轮廓为带切角的方正造型，区别于常规圆框或细框结构，整体线条硬朗，镜框边缘做了等厚的加强筋处理，既保证镜片安装后的结构强度，避免日常磕碰导致镜框变形，也能适配厚度更高的近视镜片，减少镜片边缘外露的突兀感。镜圈内侧预留了标准的镜片安装卡槽，卡槽深度根据常规树脂镜片的边缘厚度设计，安装时无需额外打磨镜圈即可适配大部分度数的镜片，镜圈的边角位置做了微小的圆角过渡，避免应力集中导致镜框在低温环境下出现脆裂问题。鼻梁位置的中梁采用和前框一体化的结构设计，

　　没有额外拼接零件，减少了装配工序带来的公差累积，中梁的弧度贴合亚洲人鼻梁的平均高度，下方预留了鼻托的安装位，鼻托采用独立的铰接结构，可以根据不同用户的鼻梁高度调整贴合角度，避免长时间佩戴出现压痕或者滑落问题。两侧镜腿采用分段式铰接结构，桩头位置通过隐藏式铰链和前框连接，铰链的转动阻尼经过调校，开合时没有明显的松旷感，镜腿整体从桩头位置向尾部做了平缓的弧度弯曲，贴合人体耳后的轮廓曲线，镜腿尾部做了加厚处理，佩戴时挂在耳后可以提供足够的摩擦力，避免低头或者运动时镜架滑落。从安装边界来看，这款镜架的总宽度适配头围在54到58厘米之间的用户，单镜框的内圈尺寸适配宽度52毫米、高度38毫米的常规镜片，镜腿完全展开后的总长度为145毫米，

　　折叠后整体厚度不超过25毫米，可以轻松放入常规尺寸的眼镜盒中。设计过程中优先考虑了板材加工的工艺特性，所有外表面的转角都做了不小于R1的圆角处理，避免铣削加工时出现崩边问题，前框和镜腿的壁厚控制在2.5毫米，既保证足够的结构强度，也不会因为过重导致佩戴时鼻梁承压过大。镜腿和桩头的铰接位置预留了0.1毫米的装配间隙，保证铰链转动顺畅，同时不会因为间隙过大出现左右晃动的问题，鼻托的安装柱采用过盈配合结构，装配后不需要额外打胶即可固定，同时保留一定的转动余量，方便用户调整佩戴角度。实际使用场景中，这款镜架除了作为视力矫正镜片的支撑结构，也可以作为平光装饰镜、防蓝光眼镜的基础架体，适配日常办公、户外出行等多种场景，

　　结构设计上没有多余的装饰零件，整体造型简洁硬朗，适合批量注塑加工生产，零件总数控制在6件以内，包括前框、左右镜腿、左右鼻托、铰链组件，装配工序简单，生产良率更容易控制。针对日常使用中容易出现的镜腿断裂、中梁变形问题，设计时在桩头和中梁的连接位置做了局部加厚处理，壁厚比其他位置增加0.8毫米，提升了抗弯折性能，即使日常摘戴时单手拉扯镜腿，也不容易出现断裂变形的问题。镜架的所有外表面都做了哑光抛光处理，没有尖锐的棱角，接触皮肤的位置都做了顺滑过渡，长时间佩戴不会出现摩擦皮肤的问题，整体重量控制在22克以内，即使全天佩戴也不会有明显的压迫感。
