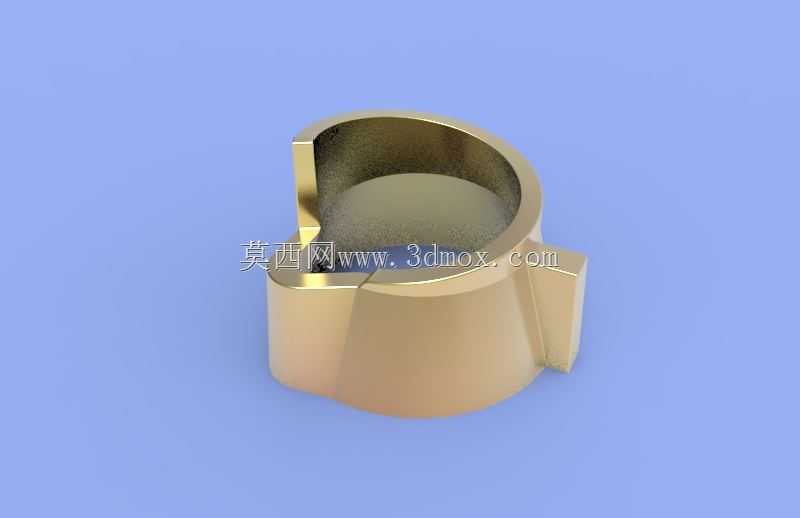

这类带侧凸耳的开口铜质衬套,常应用在中小载荷的铰接转动工位,比如轻工输送线的摆臂铰接点、小型工装夹具的转动副、农用机械的操纵杆连接位,也可用于对安装便捷性有要求的检修频繁工位,相比整体式无定位结构的铜套,它的侧凸耳能直接卡入安装座的预留槽内,无需额外加工定位销孔,装配时只需将衬套推入安装孔,凸耳卡入卡槽即可完成周向固定,避免衬套在孔内随轴转动造成安装孔磨损。从结构设计来看,主体采用带锥度的筒身设计,下端外径略小于上端,压入安装孔时能形成渐进式过盈配合,既保证装配后衬套与安装孔的贴合紧密性,又不会因为过盈量过大导致衬套内孔收缩变形,影响轴的转动灵活性;上端开设的对称缺口,一方面是为了适配安装座上的限位结构,另一方面在衬套磨损后,
可通过专用卡具卡入缺口将衬套从安装孔中拔出,大幅降低检修更换的难度,无需对安装座进行破坏性拆卸。侧部设置的两个对称凸耳,厚度与安装座上的卡槽深度匹配,凸耳的侧面与卡槽侧壁留有0.1mm左右的间隙,既保证周向定位的可靠性,又能抵消一部分工作时的热胀冷缩量,避免衬套受热膨胀后凸耳与卡槽卡滞。内孔表面采用光滑圆弧过渡,没有加工退刀槽之类的应力集中结构,工作时轴与衬套的接触面积能达到90%以上,载荷分布均匀,铜材质本身的自润滑特性,能在低速转动工况下减少对轴颈的磨损,即使在缺少定期润滑的工况下,也能维持较长的使用寿命。安装边界方面,衬套的总高度需比安装座的孔深小0.2-0.3mm,避免压装后衬套端面突出安装座表面,影响相邻部件的装配;
凸耳的外端面与安装座的外表面齐平,不会额外占用安装空间,适合安装空间紧凑的铰接工位。设计这类衬套时,需要重点关注几个尺寸的公差配合:衬套外径与安装孔采用H7/p6的过盈配合,保证衬套在工作时不会出现轴向窜动;内孔与轴采用H8/f7的间隙配合,保证轴转动时的灵活性,同时不会因为间隙过大产生晃动;凸耳与卡槽的配合采用H9/h8的间隙配合,保证装配时凸耳能顺利卡入卡槽,同时周向转动间隙控制在0.5度以内,避免铰接工位出现过大的旷量。筒身的锥度控制在1:50左右,这个锥度既能保证压装时的导向性,又不会因为锥度过大导致衬套压装后与安装孔的接触面积不足。另外,上端的缺口深度不能超过衬套总高度的1/4,
避免缺口位置应力集中导致衬套在受冲击载荷时出现开裂,缺口的根部采用R0.5的圆角过渡,进一步降低应力集中系数。在实际应用场景中,这类衬套尤其适合需要频繁拆装检修的工位,比如包装设备的摆杆铰接点,设备定期维护时不需要拆卸整个摆臂组件,只需拔出磨损的衬套更换新件即可,能大幅缩短设备停机维护时间;在手动操作的工装夹具上,衬套的自润滑特性可以减少操作时的摩擦力,让操作手感更顺畅,同时铜材质的耐磨性比尼龙衬套更好,能承受更大的冲击载荷,使用寿命更长。需要注意的是,这类衬套不适合高速重载的转动工况,因为开口结构的整体刚性比整体式铜套略差,高速转动时容易出现振动,重载下可能出现衬套变形,它的适用工况一般是线速度低于2m/s、径向载荷低于10MPa的铰接转动场景,在这个工况范围内,它的装配便捷性和易维护性优势能得到充分发挥。建模时需要注意凸耳与筒身的连接位置采用圆角过渡,不能出现直角连接,避免实际生产时铸造或机加工过程中出现应力缺陷,内孔的表面粗糙度需要达到Ra1.6以上,减少轴转动时的摩擦阻力,外圆表面的粗糙度达到Ra3.2即可,保证与安装孔的贴合摩擦力足够防止衬套窜动。
