轨道车辆用梁式连接车钩结构设计

　　这款梁式车钩主要应用于厂矿内部轨道运输车辆、小型工程轨道作业车的车厢连接场景，区别于干线铁路的重载密接车钩，它更适配短距离、小编组、低速运行的轨道运输工况，在厂区物料转运线、矿山井下轨道运输系统、景区观光轨道小列车的编组连接中都能见到这类结构的应用。从实际使用需求出发，这类车钩不需要承担过高的纵向冲击载荷，但需要兼顾安装便捷性、连接可靠性以及日常维护的便利性，因此在结构设计上没有采用复杂的气液联动锁紧结构，而是全机械结构实现连接与锁紧，完全依靠纯机械配合完成挂接与锁止，即便在无外接动力的工况下也能完成人工挂接操作。

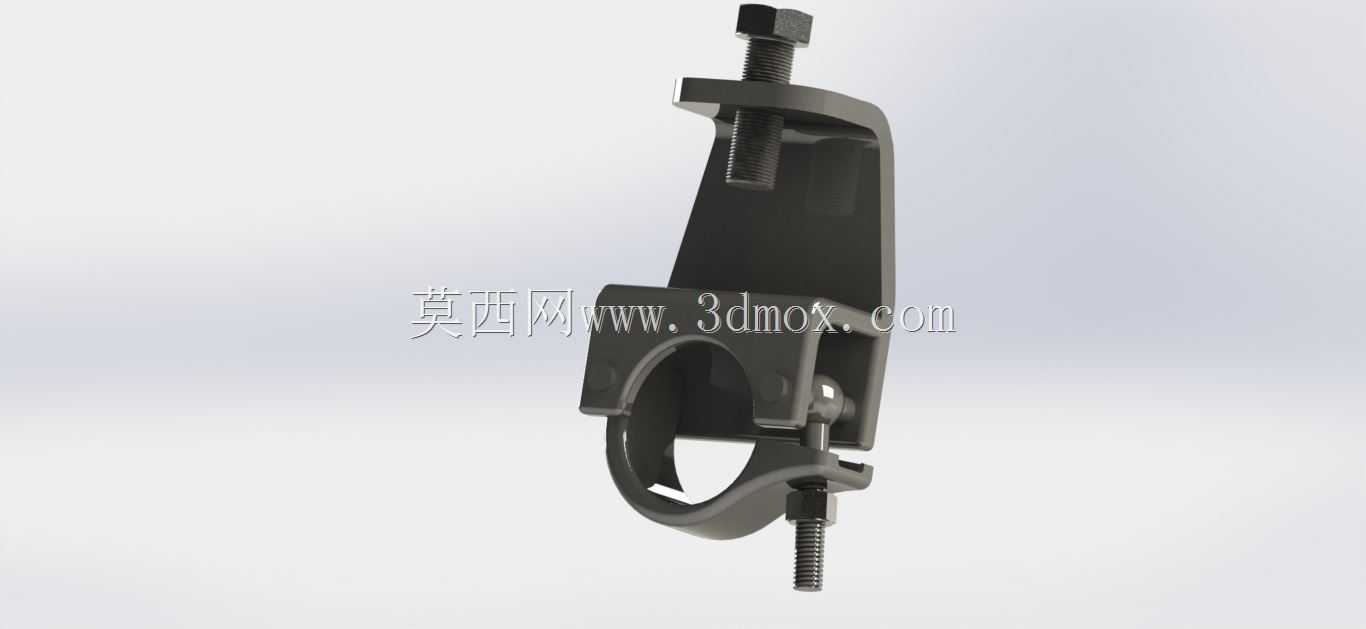

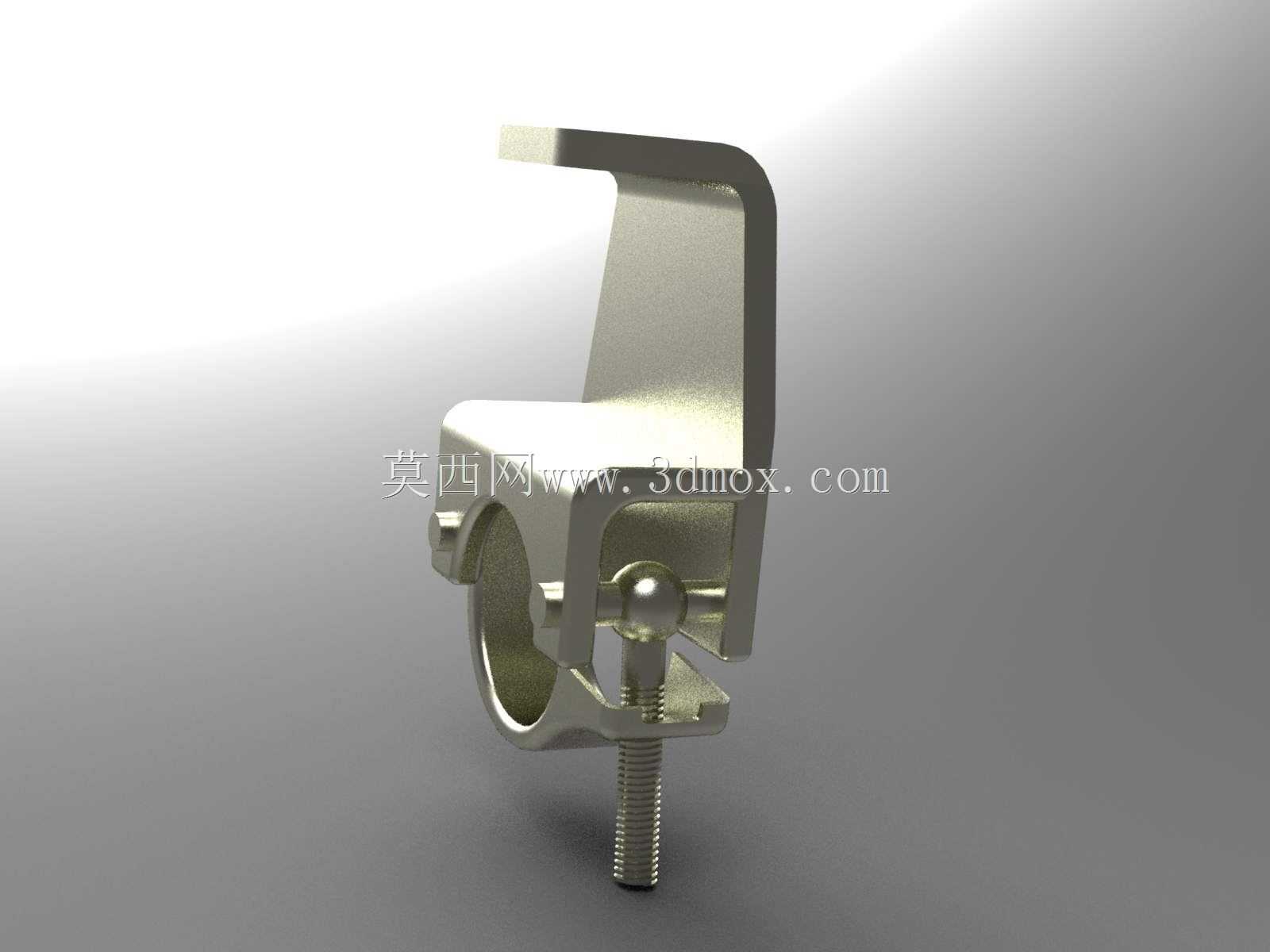

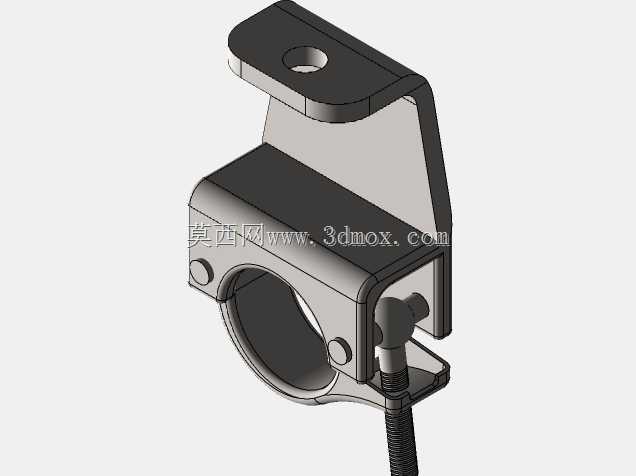

　　从功能特性来看，这款车钩采用上下双螺栓锁紧的夹持式结构，主体为一体式弯梁构型，弯梁下部设置开口式抱箍结构，上部配置横向压紧螺栓，下部抱箍配套径向锁紧螺栓，安装时先将下部抱箍卡入车辆端部的安装圆梁上，预紧下部螺栓完成初步定位，再调整上部压紧螺栓的进给量，让上部压块牢牢抵靠在安装梁的上表面，配合下部抱箍的抱紧力形成三点夹持的受力结构，这种结构不需要在车辆安装梁上额外打孔或者焊接连接座，能适配一定直径范围内的圆梁安装场景，大幅降低了车辆端梁的改造工作量。车钩的挂接端设置了带防脱卡槽的连接位，挂接时相邻车钩的连接销卡入卡槽后，依靠上部的锁紧螺栓压块实现防脱，不需要额外配置插销或者锁扣，日常检查时只需要观察螺栓的预紧标记线就能判断锁紧状态，维护效率远高于传统的插销式车钩。

　　设计过程中首先考虑的是安装边界的适配性，抱箍的开口尺寸预留了12mm的调节余量，能适配直径60mm到72mm的车辆端安装圆梁，上部压紧螺栓的行程达到35mm，即便安装梁存在一定的圆度误差或者长期使用后的磨损变形，也能通过螺栓进给量补偿，保证夹持力足够。整体结构的受力路径经过优化，纵向牵引力全部通过一体式弯梁传递，螺栓只承担锁紧力不承担纵向剪切力，避免了螺栓受剪断裂的风险，这也是这类夹持式车钩和普通抱箍结构最核心的区别——所有工作载荷都由主体梁结构承担，紧固件仅负责提供锁紧预紧力，大幅提升了结构的可靠性。弯梁的截面采用变厚度设计，在受力最大的挂接端和抱箍连接位置厚度增加到12mm，在受力较小的中部过渡位置厚度减薄到8mm，在保证结构强度的前提下尽可能降低整体自重，单人就能完成搬运和安装作业。

　　从实际使用的细节来看，下部抱箍的开口处设计了15度的导向倒角，安装时不需要完全对准梁的中心，顺着倒角就能将抱箍卡入安装位，降低了现场安装的对位难度。所有螺栓的端部都配置了加厚平垫，避免螺栓预紧时压伤安装梁的表面，同时也能分散压紧力，防止长期使用后螺栓松动。车钩的所有外露棱角都做了R3的圆角处理，避免现场作业人员操作时被尖锐棱角划伤，符合厂矿设备的安全设计要求。和传统的焊接式车钩相比，这种夹持式梁式车钩可以根据编组需求灵活调整安装位置，不需要动火作业就能完成拆装移位，在需要频繁调整车辆编组长度、或者临时加挂作业车厢的场景下，适配性远高于固定焊接的车钩结构。在长期使用的维护层面，整个结构没有易损的弹性零件，所有部件都是金属切削成型件，出现磨损后只需要更换对应的螺栓或者压块就能完成维修，不需要整体更换车钩，全生命周期的使用成本更低。在小曲率半径的轨道场景下，这款车钩的挂接间隙预留了足够的转动余量，相邻车厢通过弯道时，车钩能自适应小角度的偏转，不会出现卡滞或者别劲的情况，适配厂区内转弯半径较小的轨道线路布局。
