带锁止结构的单轮支撑行走机构

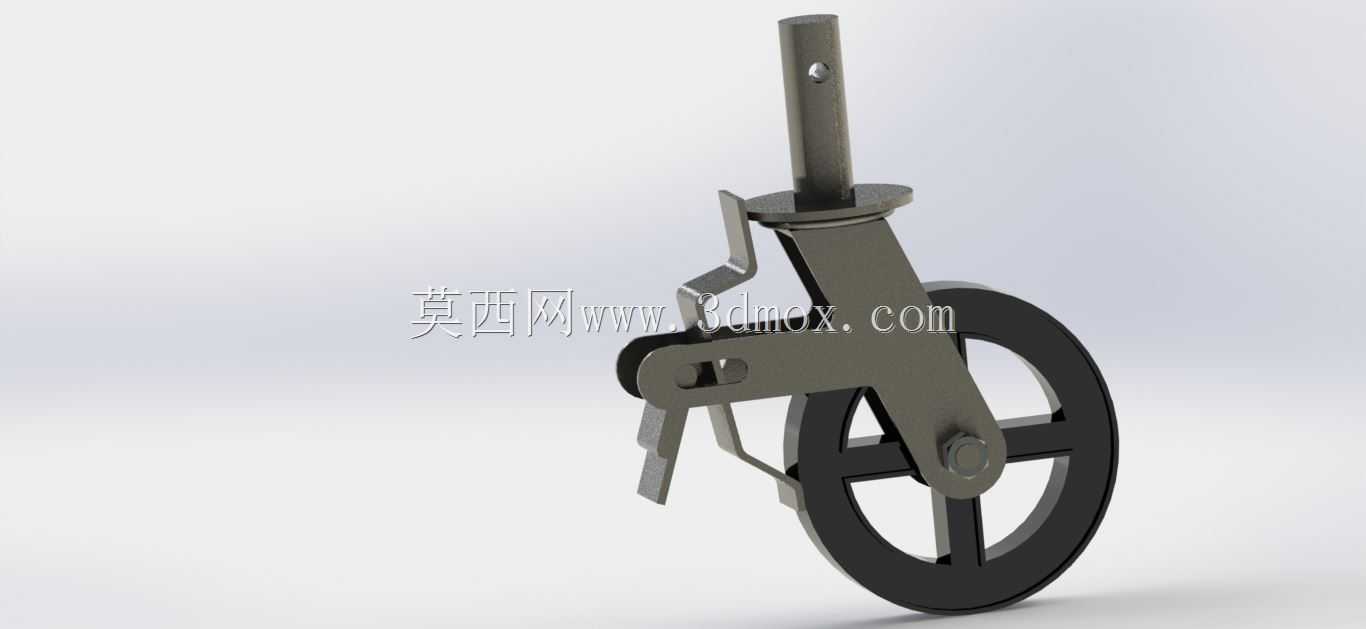

　　该单轮支撑行走机构多应用于轻型移动工装、小型仓储周转车、可移动设备机架的底部支撑场景，也可适配部分需要临时移位的轻型工作台、户外便携作业支架，承担设备整体承重与短距离移位的行走功能，配套的锁止结构可在设备就位后锁定滚轮位置，避免作业过程中出现滑移偏移。从结构设计逻辑来看，整套机构以中部弯折成型的金属支架作为核心承载基体，支架上部延伸出圆柱形安装插杆，插杆上预留横向销孔，可直接插入对应设备底部的安装套筒内，通过横向穿装销轴完成快速固定，这种插装式安装结构无需额外焊接或复杂紧固件连接，适配不同壁厚的机架安装位，安装插杆的直径与伸出长度经过匹配设计，既保证插入后的配合间隙控制在合理范围，避免行走过程中出现晃动异响，也预留了足够的插装深度，

　　满足额定承重下的抗剪切强度要求。滚轮部分采用轮辐式镂空结构，轮缘为实心耐磨材质，中心通过销轴与支架下部的安装耳铰接，滚轮转动间隙经过调校，既保证转动过程无卡滞，也不会出现过大的轴向窜动，轮辐的镂空设计在保证整体轮体结构强度的前提下，有效降低了轮组自身重量，减少不必要的材料消耗。锁止结构集成在支架侧部，采用杠杆式触发设计，踩下锁止拨片时，锁止块会抵紧滚轮轮缘表面，通过摩擦力限制滚轮转动，同时拨片会卡在支架的定位卡槽内保持锁止状态，解锁时只需向上扳动拨片即可让锁止块脱离滚轮，恢复行走功能，整套锁止结构无需额外弹簧件辅助定位，依靠金属件自身的弹性形变与卡槽限位保持状态，结构简单可靠，长期使用也不易出现弹簧失效、零件脱落的问题。

　　支架上部的圆盘状限位结构可在插杆插入安装套筒后抵在套筒端面，控制插杆的插入深度，同时承担轴向的承重载荷，避免插杆受力过大出现弯折。整套机构的转动铰接点均采用光滑销轴配合，铰接位置预留了润滑间隙，可定期加注润滑脂降低转动磨损，延长整体使用寿命。在实际选型适配时，需要注意安装插杆的直径与设备底部安装套筒的内径匹配公差，插杆伸出长度要满足套筒深度要求，保证销轴穿装后插杆不会从套筒内脱出；滚轮的直径大小直接影响行走时的通过性，该尺寸的滚轮可适配车间常见的环氧地坪、水泥地面，可越过小尺寸的地面缝隙与微小凸起，不会出现卡轮情况；锁止结构的触发力经过调校，成年人用脚即可轻松完成锁止与解锁操作，无需弯腰手动操作，适配车间作业的使用习惯。整套机构的所有金属件均做了表面防锈处理，可适应普通车间的潮湿、多粉尘工况，不会轻易出现锈蚀卡滞的问题，轮缘材质不会对环氧地坪造成划伤，适配室内作业场景的使用要求。
