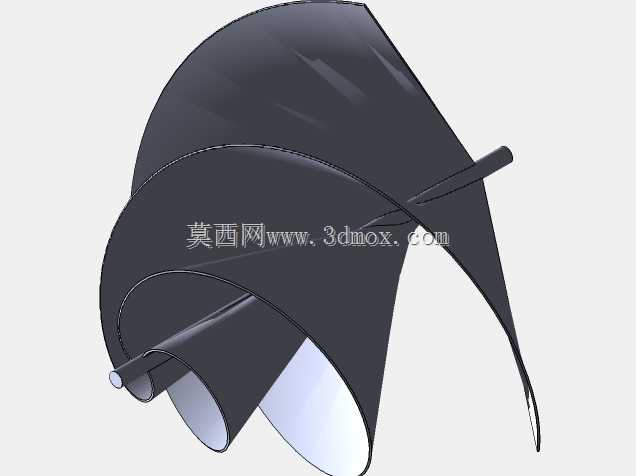

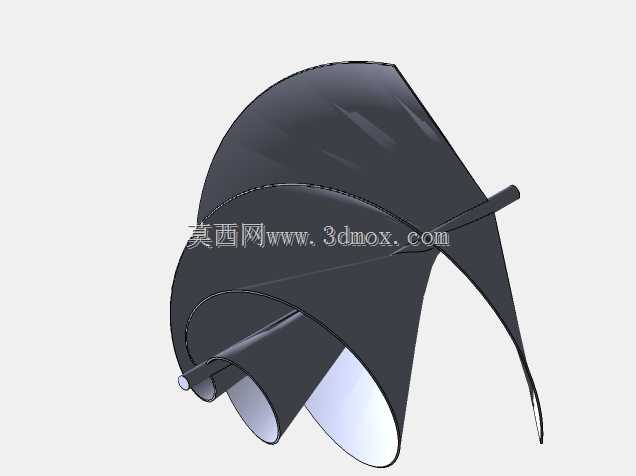

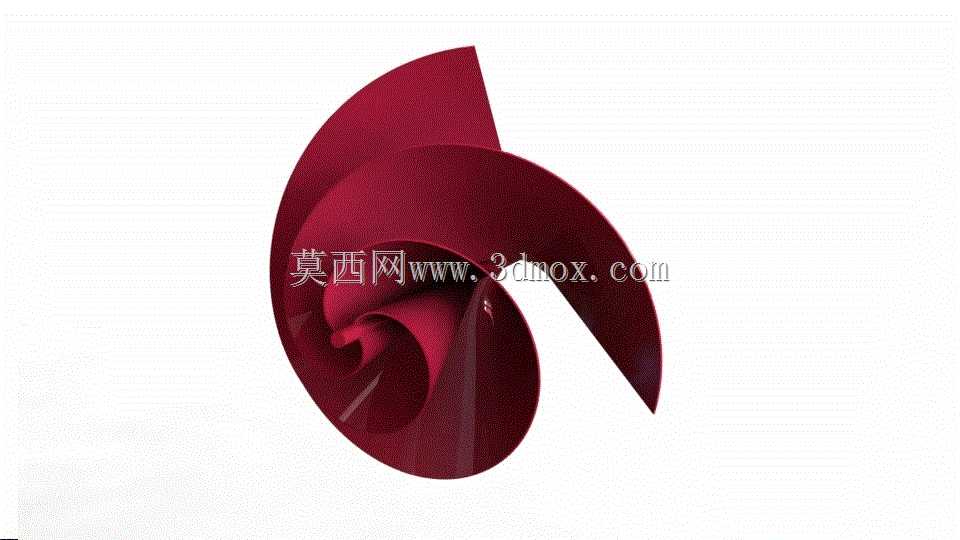

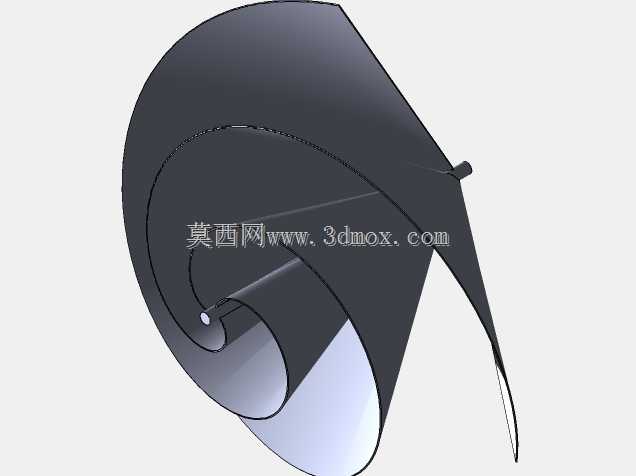

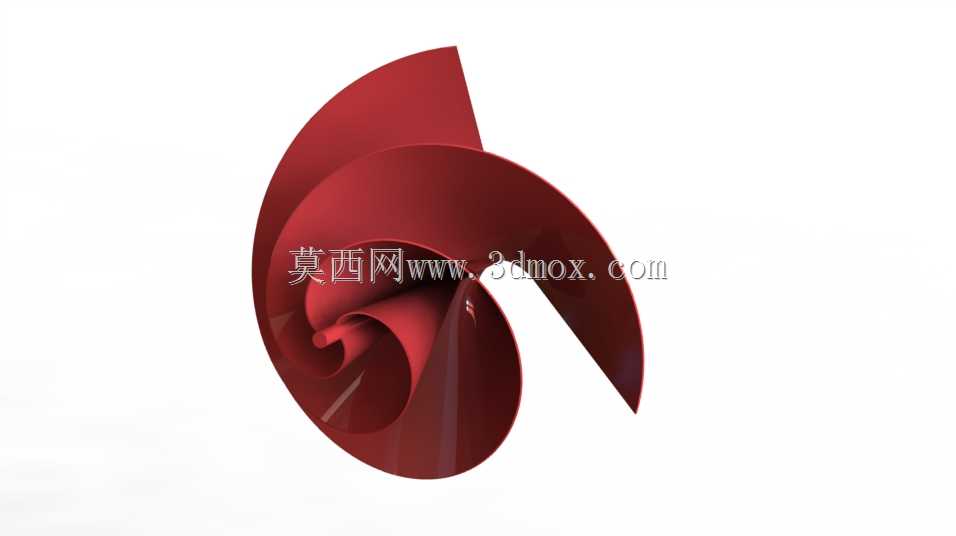

阿基米德螺旋曲面风力涡轮机结构

　　在分布式风能利用场景中，这类阿基米德螺旋结构的风力涡轮机，常被应用在城市楼宇间隙、乡村户用供电、景观互补发电、离网监测站点供电等低风速、紊流多的复杂风场环境，区别于传统水平轴三叶片风机对来流风向、风速区间的严苛要求，螺旋曲面结构可以捕捉任意水平方向的来流风能，不需要额外加装偏航对风机构，整体结构的运动部件更少，运行过程中的气动噪声更低，不会对周边人居环境造成明显的声干扰，同时曲面的连续包覆结构可以避免鸟类撞击的生态风险，适配城市建成区的小微风电部署要求。从实际功能层面看，该涡轮的核心作用是将不同方向的来流动能，通过螺旋曲面的导流作用转化为叶轮的旋转机械能，曲面的螺旋升角经过参数化匹配，在低风速区间即可启动旋转，

　　相比同扫风面积的传统垂直轴风机，启动风速阈值更低，在年均风速2-3m/s的区域也能实现有效能量输出，叶轮旋转过程中扭矩输出更平稳，不会出现传统垂直轴风机因叶片方位角变化带来的扭矩脉动问题，能降低后端发电机的轴系冲击，延长发电系统的整体维护周期。设计层面采用参数化方程驱动的曲面构建逻辑，核心是通过调整螺旋线的导程、曲面的包角、叶片的径向宽度三个核心参数，就能快速迭代出适配不同风场特性的叶轮结构，不需要反复重构曲面特征，设计过程中可以直接通过方程关联几何特征，调整参数后自动更新整个叶轮的曲面形态，方便针对不同安装场景的风资源数据做定制化匹配。从安装边界来看，这类螺旋涡轮的整体外轮廓为连续回转形态，没有外伸的尖锐叶片结构，

　　安装时的安全防护距离要求远低于传统水平轴风机，在楼宇立面安装时，不需要预留过大的叶片回转避让空间，整体结构的重心落在回转轴线上，对安装支架的抗倾覆力矩要求更低，支架可以采用更轻量化的型材结构，降低现场安装的施工难度与物料成本；叶轮的曲面为连续光滑的薄壁结构，加工时可以采用钣金旋压、复合材料模压的工艺实现批量生产，不需要复杂的多曲面拼接工装，生产环节的工艺门槛更低，曲面的光滑过渡特性也能减少运行过程中的积灰、积雪附着，降低户外长期运行的维护清理频次。做结构校核时需要重点关注螺旋曲面根部的应力集中问题，因为曲面在承受风压载荷时，根部与轮毂连接的区域是应力峰值区，设计时需要在根部做渐变的加厚过渡，匹配不同风速下的风压载荷分布，

　　避免长期交变载荷下出现结构疲劳开裂；同时曲面的螺旋角度设计需要平衡风能利用率与结构阻力，导程过小会导致曲面的挡风面积过大，强风下的结构载荷激增，导程过大则会降低对来流风能的捕捉效率，需要结合部署区域的常年最大风速、平均风速数据做参数匹配，确保在额定风速下达到最优的叶尖速比，在极端大风天气下结构应力仍在材料许用范围内。这类涡轮的轴系连接采用常规的立式轴系布局，上端可以搭配防雨罩结构，避免雨水渗入轴承位置，轴承选用密封型深沟球轴承即可满足低速旋转的承载要求，整体结构的易损件数量少，后期运维只需要定期检查轴承润滑情况与连接螺栓的预紧力，不需要复杂的专业运维设备，适合非专业人员管理的离网发电场景使用。在风光互补路灯、景区景观供电、牧区户用供电这类场景中，该结构的涡轮还可以通过表面做彩色喷涂处理，兼具景观装饰属性，不会像传统风机那样存在视觉突兀的问题，能更好地融入周边景观环境，实现发电功能与景观效果的统一。
