垂直轴式风力涡轮发电装置结构设计

　　这款垂直轴结构的风力涡轮装置，和常见的水平轴风机在应用场景上有明显的区分度，更适合分散式的小型离网供电场景，比如偏远山区的户用供电、通讯基站的备用补能、景区景观配套供电、沿海岛屿的小型分布式电源点，甚至是城市建筑屋顶的微风发电场景，不需要像水平轴风机那样严格对准来风方向，对紊流风、变向风的适应能力更强，在城市建筑周边风向杂乱的环境里也能保持稳定的做功状态。

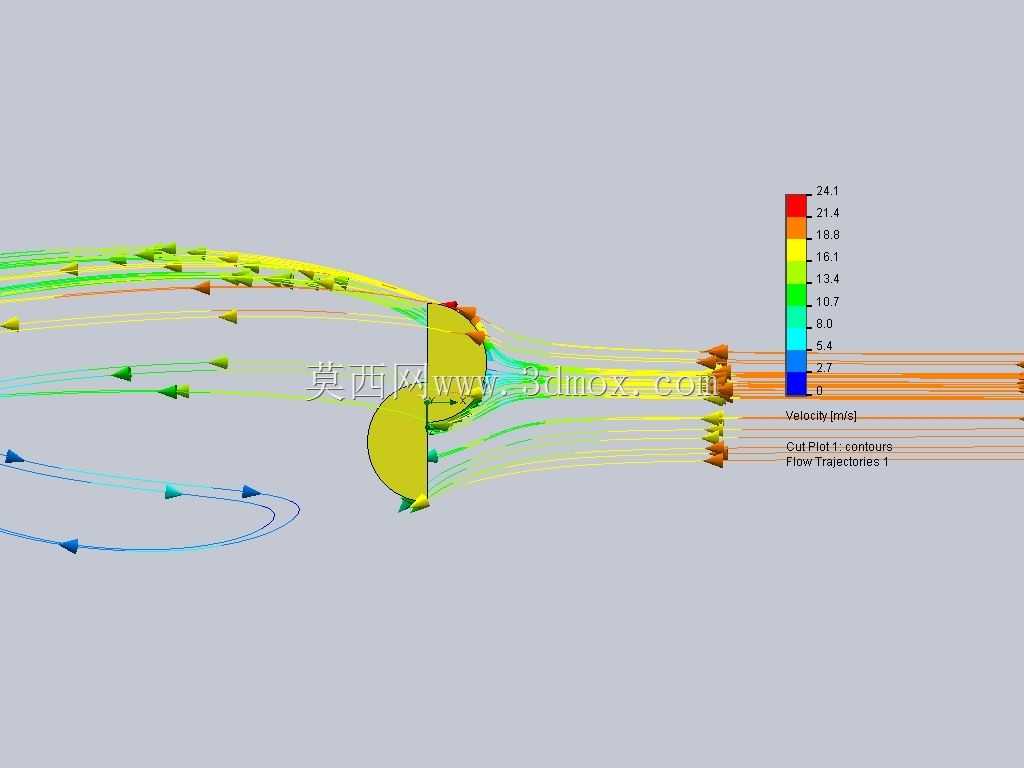

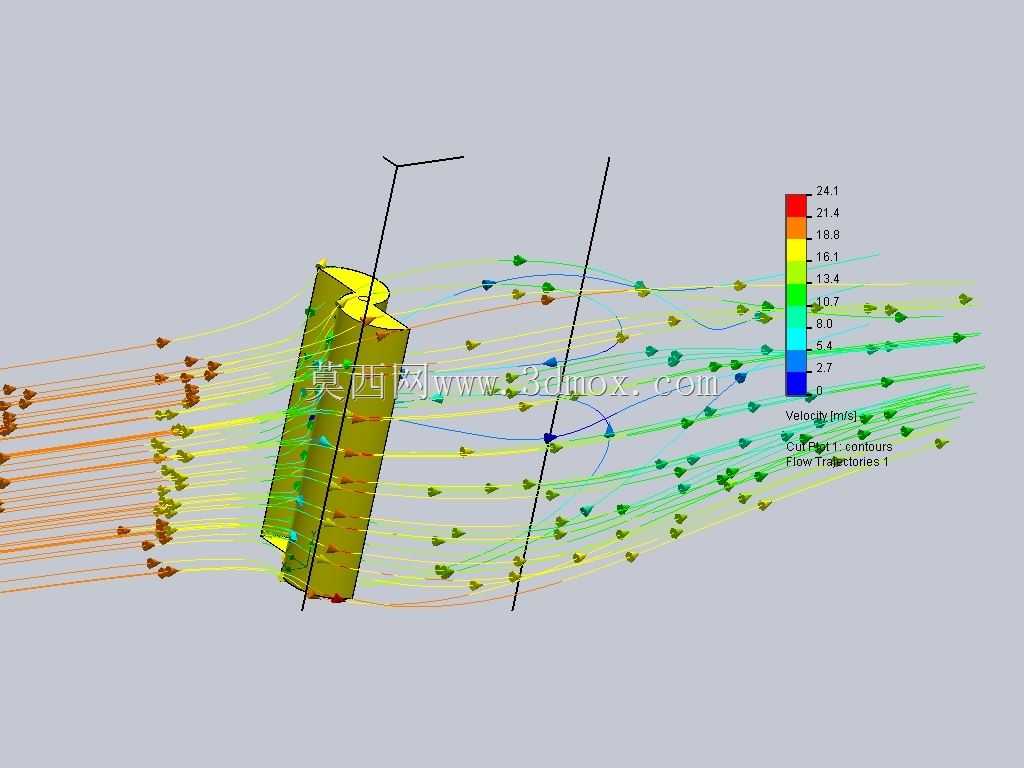

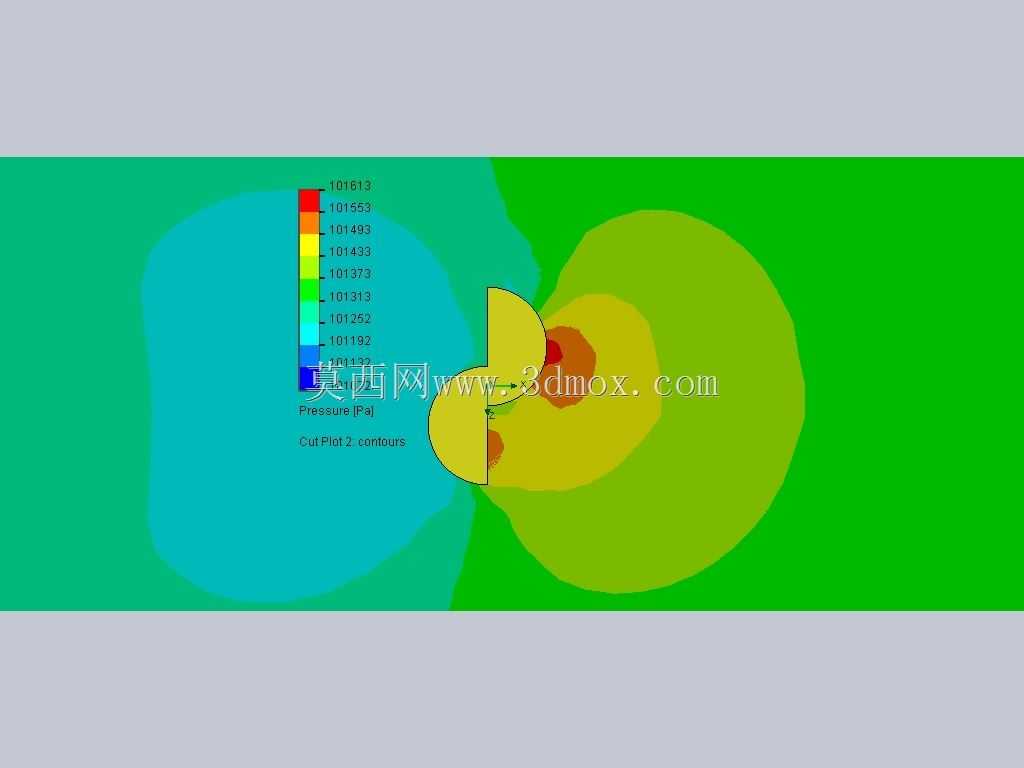

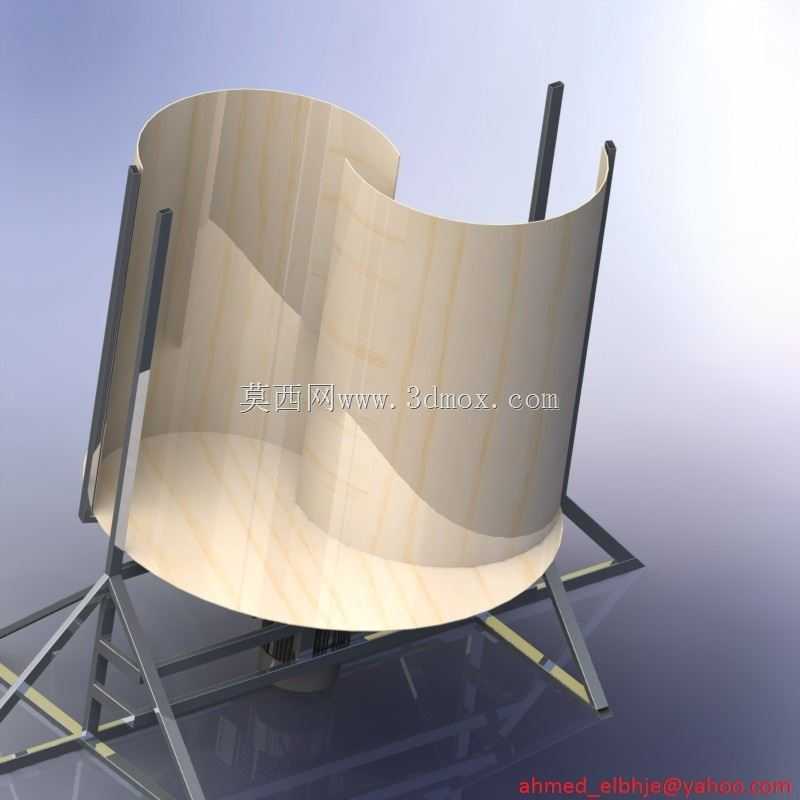

　　从实际用途来看，这套装置核心是将不同方向的来流动能转化为旋转机械能，再通过底部的发电组件转化为电能输出，不需要复杂的偏航对风结构，日常运维的工作量比同功率水平轴风机低不少。结构上采用立式圆柱风轮布局，风轮部分采用曲面叶片围合形成的阻力型做功结构，来风接触叶片曲面时，不同曲面位置形成的风压差会推动整体风轮绕中心立轴旋转，不管是哪个方向的来风，都能在风轮上形成稳定的旋转力矩，不会因为风向突变出现力矩断档或者反转的问题。顶部设置了圆形的导流端盖，一方面可以约束气流从叶片做功区域流过，减少气流从风轮顶部逸散造成的能量损失，另一方面也能固定多根叶片的上端位置，保证叶片间距在长期旋转过程中不会出现偏移，避免动平衡失准引发的振动问题。

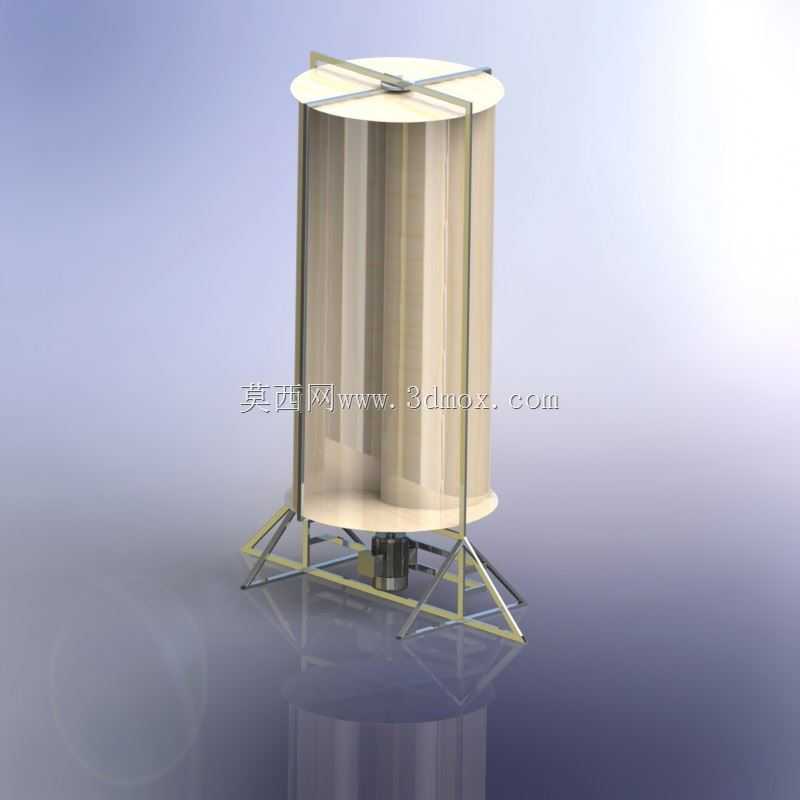

　　设计思路上优先考虑了小型场景下的安装便捷性与运行稳定性，底部采用三角桁架式的支撑机架，三角形的支撑结构本身具备优秀的结构稳定性，不需要做厚重的混凝土基础就能在平整地面完成固定，支架的支腿向外延伸形成足够的支撑跨度，即使遇到强阵风天气，整体装置的重心也能落在支撑面范围内，不会出现倾覆风险。发电核心组件布置在风轮底部的机架中心位置，和风轮的旋转主轴直接连接，省去了复杂的传动换向结构，减少了传动环节的机械损耗，也降低了故障点的数量，后期维护只需要定期检查主轴转动润滑情况和紧固件松紧度即可，不需要高空作业就能完成大部分运维操作。

　　从安装边界来看，这套装置的整体外轮廓为立式圆柱形态，最大外径由风轮的直径决定，安装时只需要预留出比风轮直径大出20%左右的水平安全空间，避免周边障碍物遮挡来风或者和旋转的风轮发生剐蹭即可，垂直方向的高度根据风轮的有效做功高度设置，不需要像水平轴风机那样预留叶片扫风的巨大垂直空间，对安装场地的空间要求更低。风轮的叶片采用轻质的曲面结构，在较低的风速下就能被推动启动，微风启动性能优于同规格的水平轴风机，在年平均风速不高的区域也能实现有效发电。机架的连接位置全部采用标准紧固件装配，所有部件都可以拆解成独立组件运输，不需要大型吊装设备就能完成现场组装，特别适合交通不便的偏远区域部署使用。

　　在结构细节处理上，风轮的叶片上下两端分别和顶部端盖、底部旋转托盘固定，每根叶片都设置了侧向的支撑杆件和中心主轴连接，避免叶片在长期风压作用下出现形变弯曲，保证旋转过程中叶片和周边固定部件的间隙保持均匀，不会出现剐蹭卡滞的问题。底部的支撑机架采用型材拼接成型，材料的截面选型经过承重校核，既能承受风轮整体的重量，也能抵御强风作用下的侧向推力，不会出现结构变形。整个装置的旋转部件全部做了动平衡校准，额定转速下运行的振动幅度控制在很低的水平，不会因为长期振动导致紧固件松动或者发电组件损坏。和传统的水平轴风机相比，这种垂直轴结构的风轮旋转速度更低，运行过程中的噪音更小，不会对周边的声环境造成明显影响，更适合靠近人居场景的部署使用，同时叶片的运动轨迹为圆柱面，不会对低空活动的鸟类造成明显的威胁，生态友好性更强。
