NX平台高速加工切削仿真模拟方案

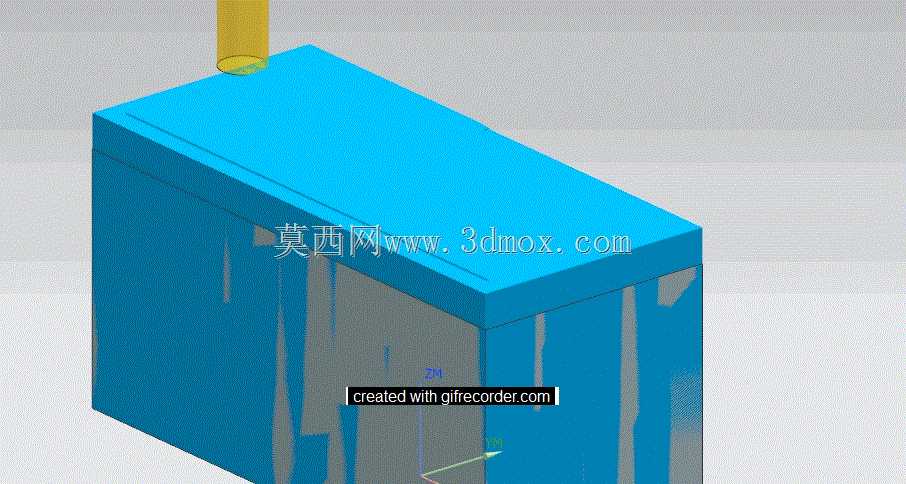

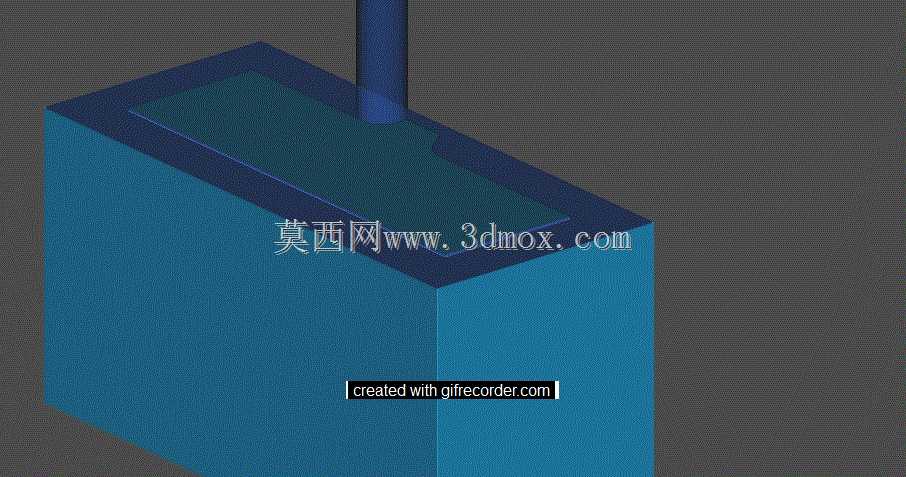

　　在精密零件量产加工的流程里，上机前的切削仿真是规避撞机、过切、刀具干涉问题的核心环节，这套针对高速加工场景搭建的模拟方案，完全贴合车间实际加工的逻辑搭建，没有脱离生产实际的理想化参数设置。整个模拟的承载基体采用箱式工装结构设计，外围的实体边界完全对应车间常用的机用平口钳装夹范围，长宽尺寸控制在400mm×300mm区间，高度方向预留120mm的加工行程空间，完全匹配常见立式加工中心Z轴的有效行程下限，不需要额外调整机床软限位就能直接套用装夹参数。模拟过程中刀具的走刀路径完全按照高速切削的工艺逻辑设置，采用分层顺铣的走刀方式，每层切削深度根据硬质合金立铣刀的切削参数设定为0.8mm，主轴转速对应S8000的高速加工区间，

　　进给速度匹配F1200的实际加工参数，走刀过程中自动识别工件毛坯的残留区域，不会出现空走刀路径的冗余计算。这套模拟的核心价值在于可以直接生成适配机床系统的G代码程序，仿真过程中同步校验刀具长度补偿、半径补偿的参数设置，提前预判刀具与夹具、工件非加工面的碰撞风险，尤其是针对深腔加工的场景，会自动计算刀具悬伸长度与腔体内壁的安全间隙，避免实际加工中出现弹刀、蹭伤已加工面的问题。从设计思路上看，整个模拟场景没有添加多余的装饰性结构，所有可见元素都对应实际加工环节的真实部件：竖直方向的刀具模型完全对应车间常用的整体硬质合金立铣刀外形，装夹部分的刀柄尺寸匹配BT40刀柄的标准规格，工件毛坯的装夹位置对应平口钳的钳口夹持范围，

　　甚至连加工过程中材料去除的视觉反馈，都按照高速切削铝件的实际切屑形态做了对应设置，不会出现不符合实际加工逻辑的材料去除效果。在工艺验证环节，这套模拟可以覆盖从粗加工到精加工的全流程校验：粗加工阶段模拟大进给切削下的机床负载变化，提前识别切削负载突变的走刀节点，避免实际加工中出现闷车、刀具崩损的问题；半精加工阶段模拟残留余量的均匀化处理，保证精加工阶段的切削余量稳定在0.15mm区间，避免因余量不均导致的精加工让刀问题；精加工阶段模拟刀具的径向切削力变化，校验薄壁结构的加工让刀量，提前调整走刀路径的进给参数，保证最终加工尺寸的形位公差符合图纸要求。针对高速加工常见的刀具路径拐角过切问题，模拟过程中自动在拐角处添加圆弧过渡路径，

　　将拐角处的进给速度自动降低30%，避免高速切削下拐角处的刀具冲击力过大导致的工件崩边、刀具损耗加剧问题。整个模拟的坐标系设置完全对应机床的G54工件坐标系，对刀点设置在工件毛坯的上表面中心位置，和车间实际操作的对刀逻辑完全一致，生成的数控程序不需要做大量二次修改就能直接传入机床使用，大幅减少了新机种加工的调试准备时间，也降低了新员工上机操作的撞机风险。对于多品种小批量的精密加工场景，这类前置仿真环节可以将首件调试的时间压缩40%以上，同时减少了试切材料的损耗，尤其是针对铝合金、工程塑料这类材料成本较高的精密零件加工，前置仿真的投入产出比非常可观。
