走丝式线切割走丝导向调节机构

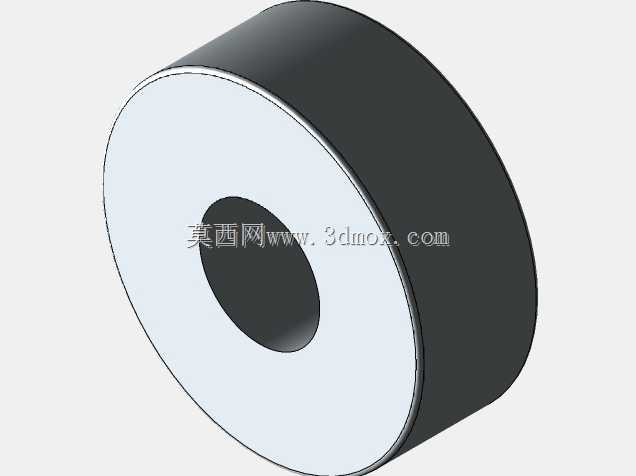

　　这套走丝调节机构主要适配往复走丝型线切割设备的走丝路径校正场景，在五金模具钢料开料、硬质合金异形件切削、精密零件窄缝加工的工况中，电极丝的张紧度与走丝轨迹垂直度直接决定加工面的粗糙度与切缝精度，以往不少车间的老旧线切割设备长期使用后，导轮磨损、丝架形变会导致电极丝在高速往复运动中出现抖丝、跑偏问题，轻则切出斜口造成工件报废，重则断丝打断加工节奏，这套机构正是针对这类现场痛点设计的。从结构布局来看，核心的环形基座采用分体式安装设计，可直接固定在线切割设备的上下丝臂端面，不需要对原有设备的丝架主体做大规模焊接改造，安装时仅需匹配原有丝臂的安装孔位打定位销即可，基座的中心过丝孔与设备原有走丝中心保持同轴，安装边界控制在直径180mm、

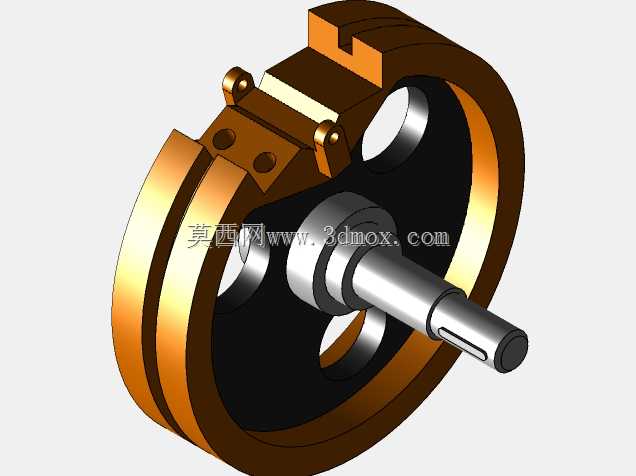

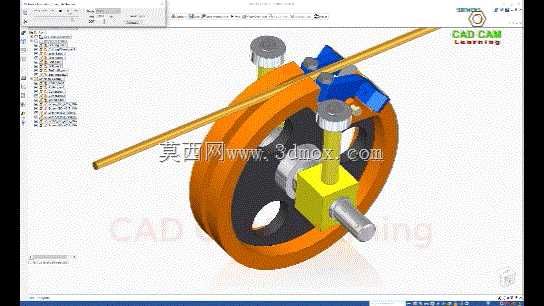

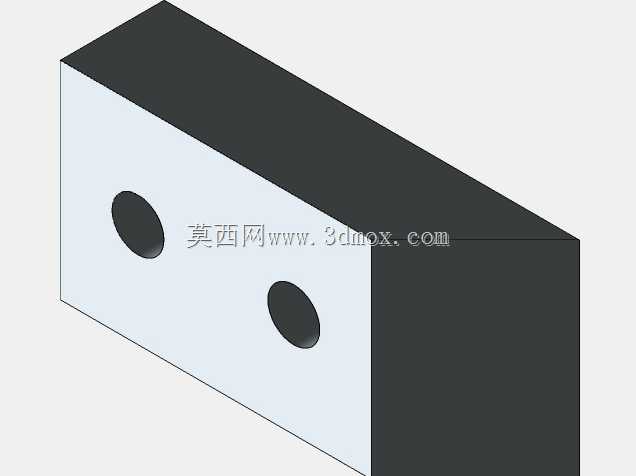

　　厚度75mm的空间范围内，不会和工作台的工件装夹区域产生运动干涉，哪怕是加工厚度超过200mm的厚钢料，机构的突出结构也不会碰到工件表面的压板夹具。机构上的三组可调导向组件呈120度圆周分布在环形基座上，每组组件都带有硬质合金导向块与微调顶丝，区别于传统单导轮的两点式张紧结构，这种三点环抱式的导向设计可以从三个方向对电极丝施加稳定的约束，导向块的接触端面开有半径0.1mm的圆弧槽，刚好贴合直径0.18mm的常用钼丝轮廓，既不会夹死钼丝增大走丝阻力，也能在钼丝出现径向抖动时提供足够的支撑力，调整时只需要逐个旋转微调顶丝，就能根据当前钼丝的磨损量、张紧度调整三个方向的约束间隙，不需要像传统结构那样整体拆卸导轮座重新校准，

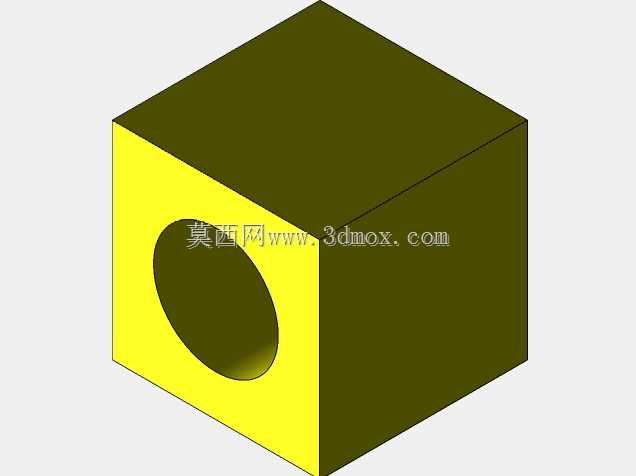

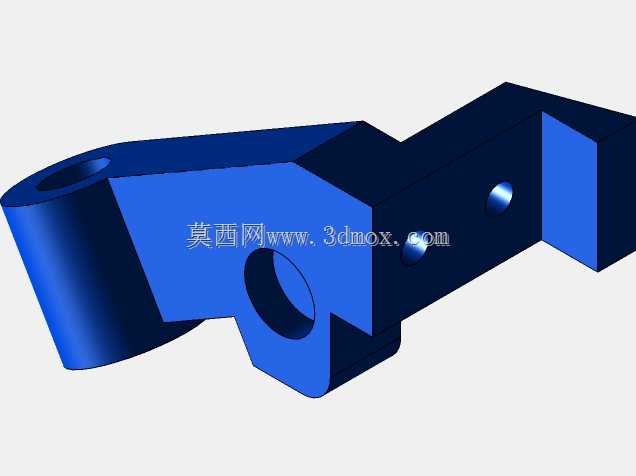

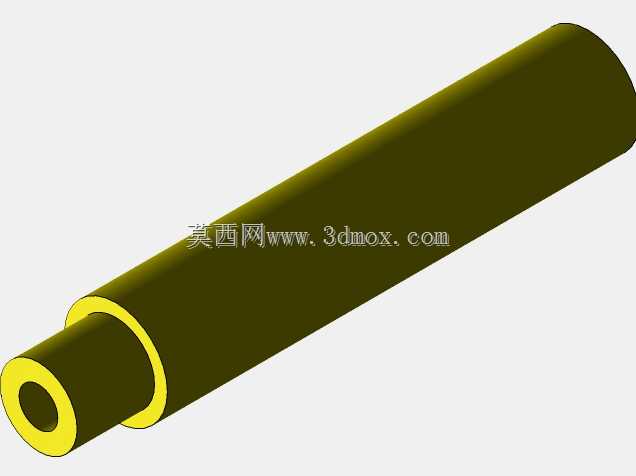

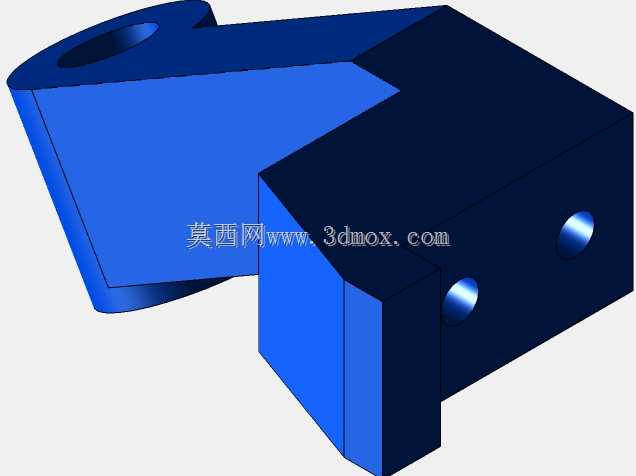

　　现场调机的时间能缩短六成以上。设计时特意将导向块的固定座做了快拆结构，当导向块长期受钼丝摩擦出现沟槽磨损时，只需要松开侧面的紧定螺丝就能直接更换导向块，不需要拆解整个调节机构，日常维护的效率更高。黄色的方形安装座是张紧力检测组件的固定位，可加装张力传感器实时反馈钼丝的张紧力数值，配合设备的丝筒换向逻辑，能在钼丝张力出现波动时提前预警，避免突然断丝。伸出的圆柱轴端可连接小型的气动张紧推杆，在加工大厚度工件时自动补偿钼丝因拉伸产生的长度变化，保持走丝过程中张力恒定。蓝色的限位挡块是为了防止钼丝在换向瞬间出现窜动跳出导向槽，挡块的端面和导向块的圆弧槽保持0.05mm的间隙，既不接触钼丝造成额外摩擦，也能在钼丝出现大幅窜动时挡住钼丝，

　　避免脱丝故障。从实际应用的适配性来看，这套机构不仅能用于新设备的出厂配置，也能作为老旧线切割设备的改造升级部件，适配市面上绝大多数中、小型往复走丝线切割设备的丝臂尺寸，安装后不需要改动设备原有电路、水路结构，仅需机械固定即可投入使用。在加工硬质合金冲头、精密齿轮型腔、窄缝筛板这类对切缝精度要求高的工件时，这套机构能将钼丝的运行抖动量控制在0.005mm以内，切缝的直线度相比传统导轮结构提升一个精度等级，加工面的粗糙度可稳定达到Ra1.6以下，减少后续抛光的工序时长。结构上所有受力部件都采用45号钢调质处理，导向块采用YG8硬质合金材质，耐磨性能满足长期高速走丝的摩擦损耗，整套机构没有复杂的传动齿轮、皮带结构，日常仅需定期清理导向槽内的电蚀渣即可，故障率远低于传统的导轮张紧结构。
