五角星造型金属纪念徽章结构设计

　　这款五角星造型的金属标识件，最初的设计需求来自纪念标识类五金制品的定制场景，这类构件常被用于机构荣誉标识、主题纪念配饰、场景装饰铭牌等实际使用场景，既可以作为独立的佩戴徽章使用，也可以通过背部的安装结构固定在木质、金属材质的展示基座上，作为陈列标识使用。从结构设计的角度来看，整体采用正五角星的外轮廓作为基础形态，五个角的尖端做了微小的圆弧过渡处理，避免锐角在使用过程中出现剐蹭衣物、划伤皮肤的问题，同时五个角的靠近外端位置都预留了沉头安装孔位，孔位深度刚好匹配标准沉头螺丝的头部尺寸，安装后螺丝端面不会突出徽章表面，保证整体外观的平整性。

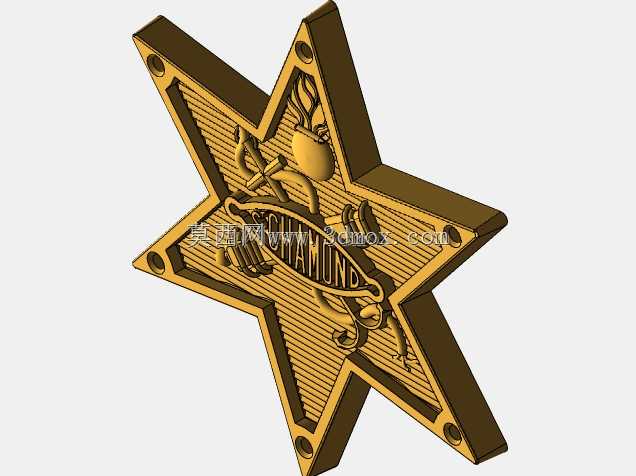

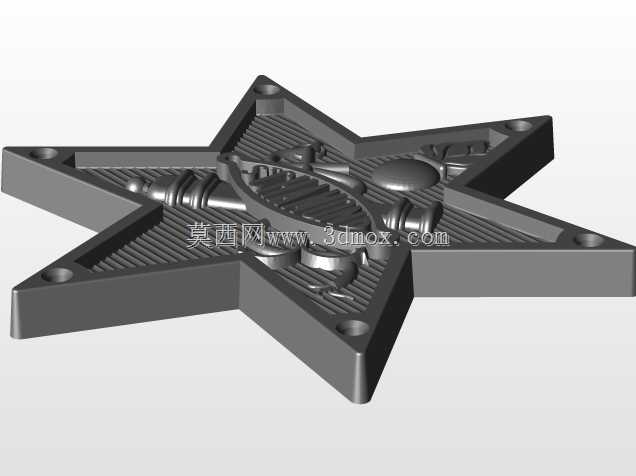

　　主体结构分为三层不同的高度差来实现浮雕效果，最底层是五角星的外框基体，厚度为整体最大尺寸，承担整个构件的结构强度支撑，基体的内凹区域做了细密的平行条纹肌理，这种肌理一方面可以提升表面的视觉层次感，另一方面在后续做表面氧化、喷涂处理时，能够增加涂层的附着面积，降低使用过程中掉漆、磨损的概率。中间层是徽章的核心图案区域，包含交叉的锚型元素、火炬造型元素以及环绕的饰带结构，这些元素的凸起高度统一控制在1.2mm，既能够保证浮雕的触感清晰，又不会因为凸起过高在佩戴时出现勾挂问题，图案的边缘都做了0.2mm的圆角处理，避免冲压成型过程中出现应力集中导致的模具崩损，同时也能减少后续抛光工序的工作量。最上层是饰带表面的字符区域，字符凸起高度比中间图案层高0.3mm，形成二级高度差，让字符识别度更高，即使在光线较弱的环境下，也能通过触感分辨字符轮廓。

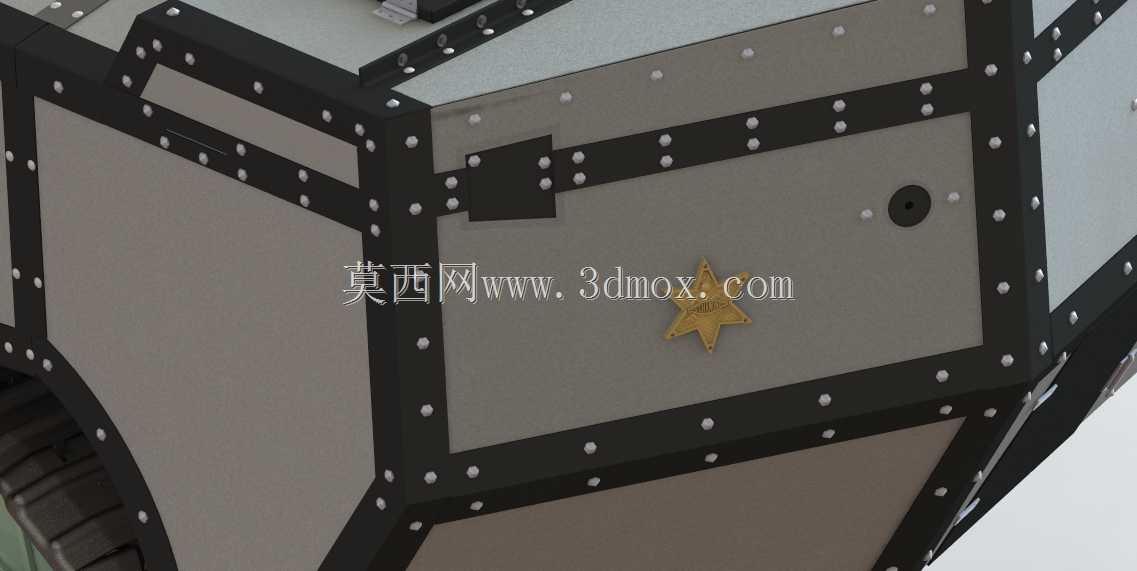

　　在建模过程中，首先需要确定五角星的外接圆尺寸，根据实际使用场景的不同，这个基础尺寸可以在40mm到120mm之间等比例缩放，所有的结构特征都采用参数化关联设计，调整外轮廓尺寸时，内部的安装孔位、浮雕高度、肌理条纹间距都会按照比例自动适配，不需要重新绘制特征。安装边界方面，当作为佩戴徽章使用时，背部需要预留别针结构的安装槽，槽位深度控制在0.8mm，刚好可以嵌入标准的徽章别针底座，不会因为槽位过深导致基体正面出现透痕；当作为固定铭牌使用时，五个角的沉头孔可以直接穿入M2.5的沉头螺丝，安装时需要保证安装基面的平面度误差不超过0.1mm，避免锁紧螺丝后徽章出现变形，导致表面浮雕图案错位。

　　从成型工艺的适配性来看，这个结构既可以采用精密冲压工艺批量生产，也可以通过五轴精雕加工做小批量定制，还能够导出STL格式用于3D打印做样件验证。设计时特意将所有的拔模斜度统一设置为1.5度，不管是冲压模具的脱模，还是CNC加工的刀具避让，都能够满足工艺要求，不需要后续再做结构调整。表面处理的适配性上，结构的所有转角都预留了足够的抛光余量，做古铜做旧、镀金、喷砂氧化等不同表面处理时，药液和磨料都能够顺利到达所有的凹槽区域，不会出现积液、打磨不到位的死角。实际使用过程中，这种多层浮雕结构的抗变形能力比平面徽章提升40%左右，即使受到轻微的挤压，外层的五角星边框会首先承担外力，不会直接损伤内部的核心图案区域，日常佩戴或者陈列时的使用寿命更长。
