多向25毫米管路连接分流接头结构

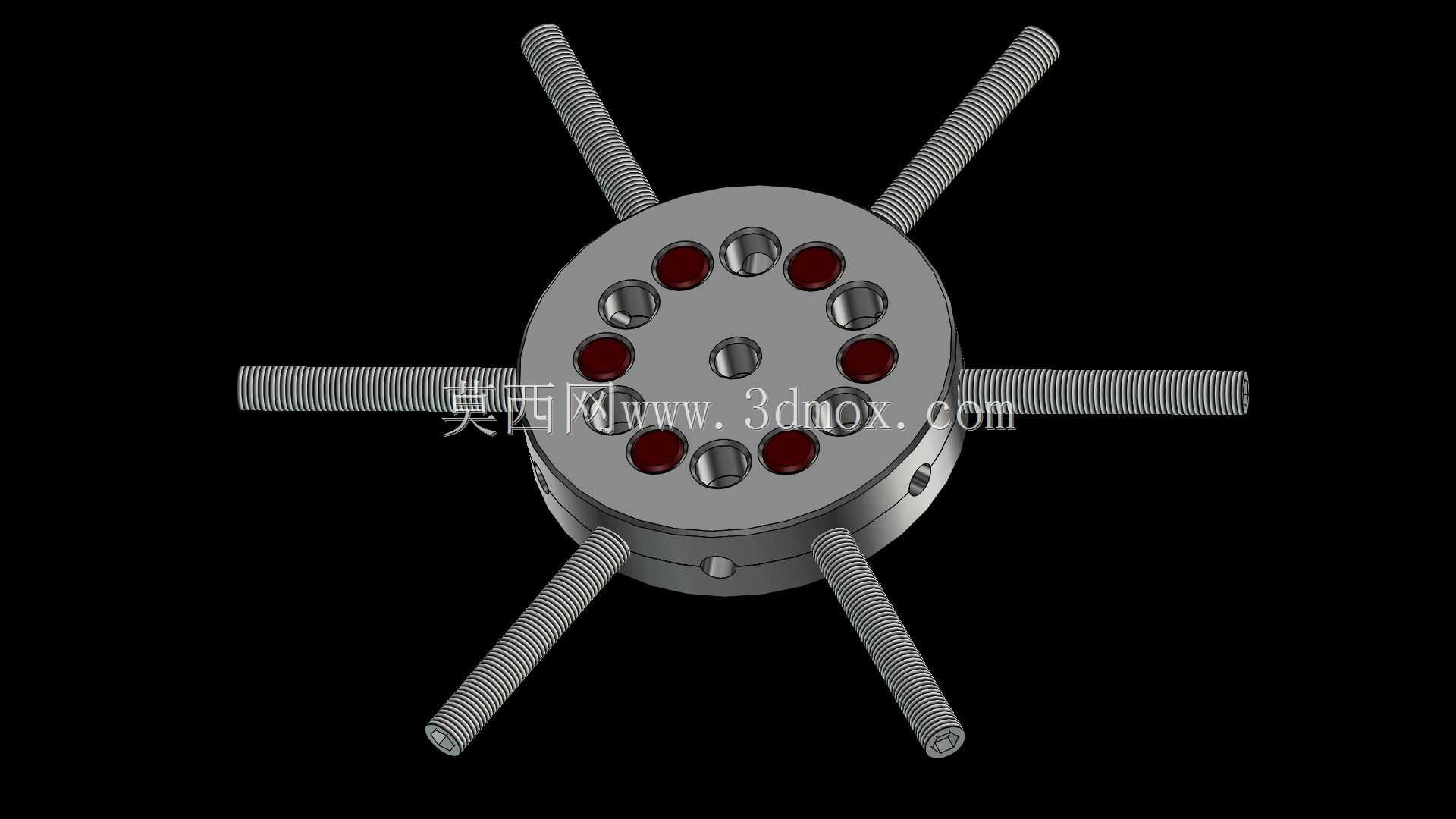

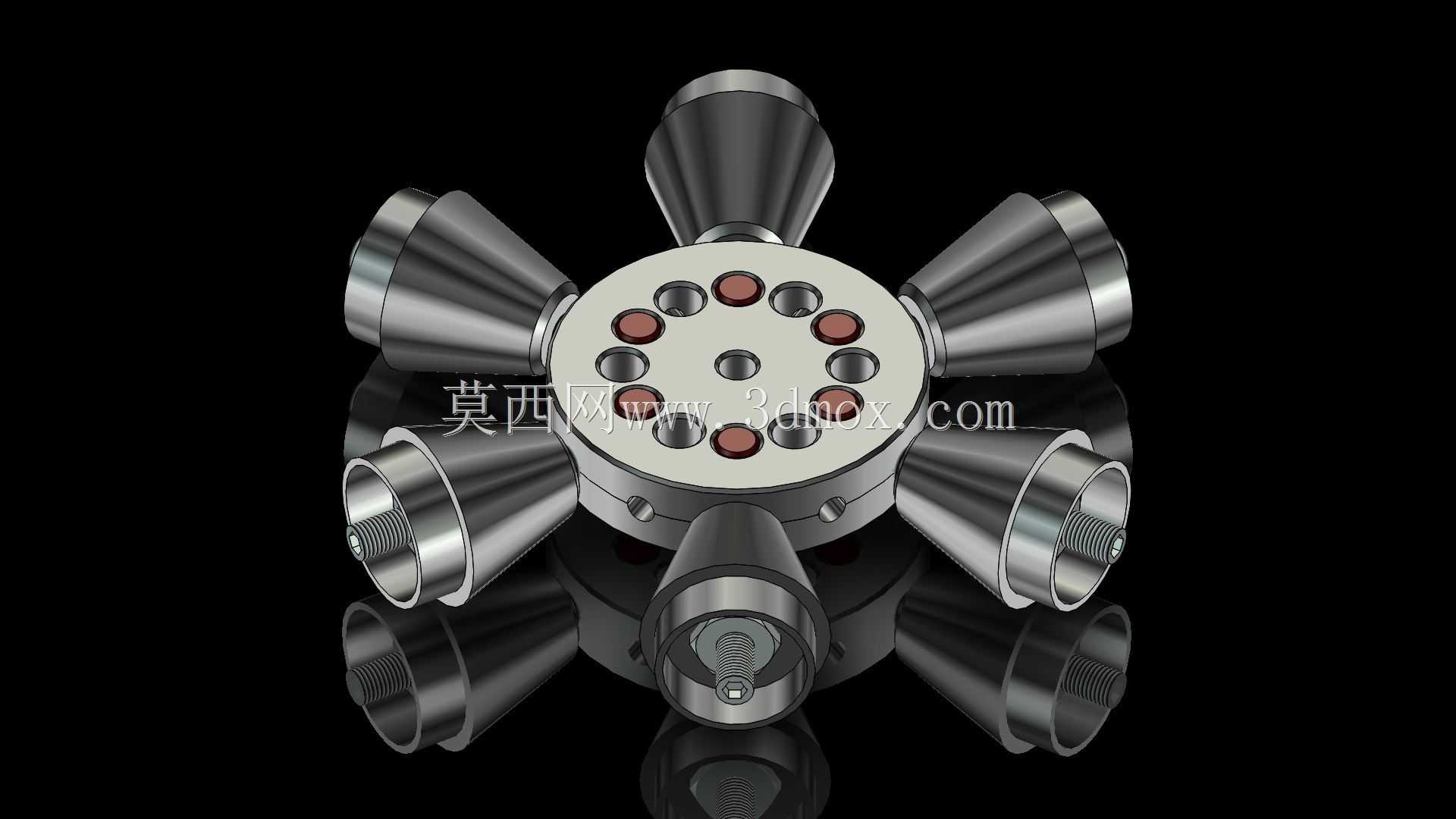

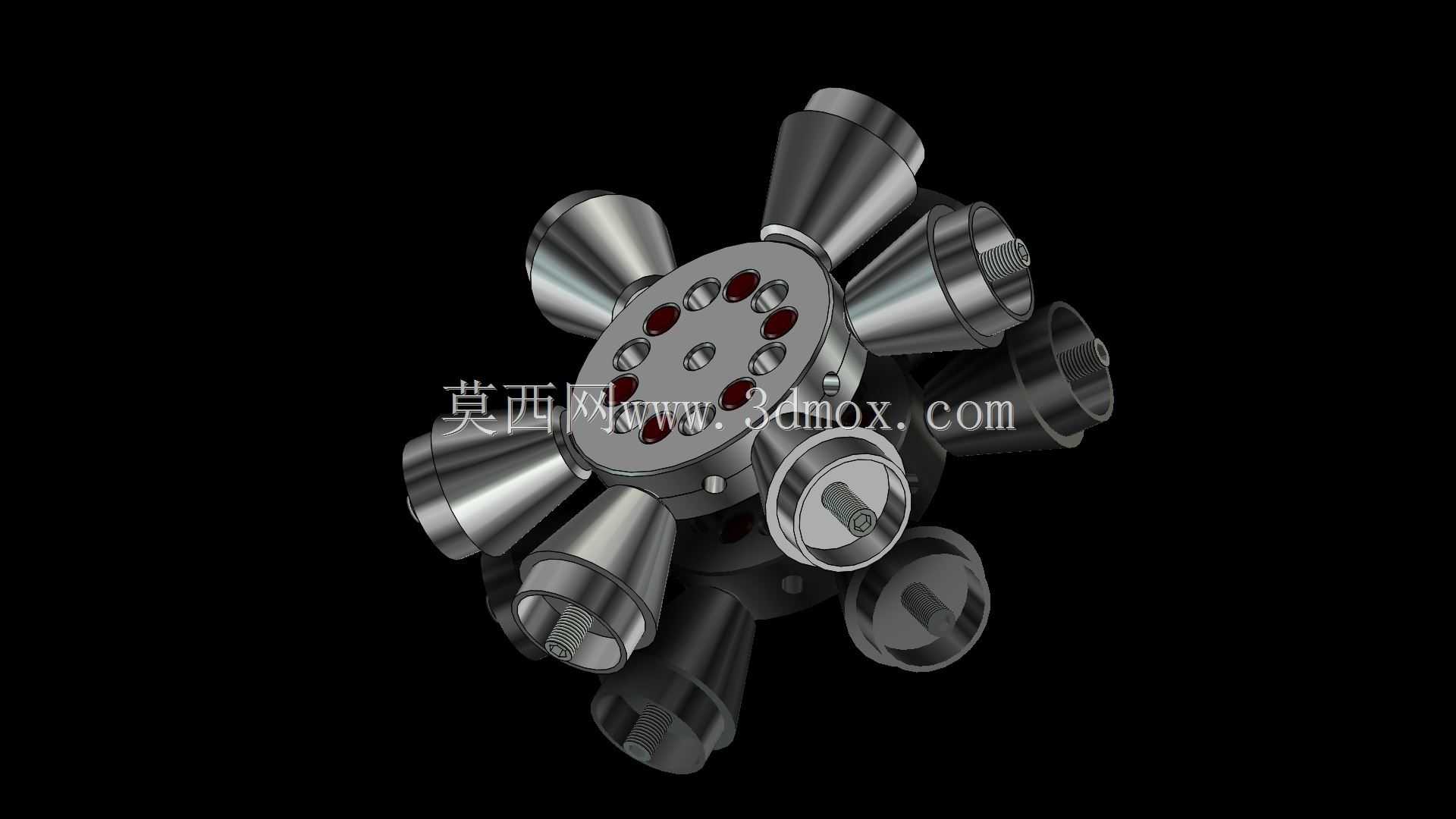

　　在流体输送、实验台气路搭建、小型模块化液压回路布设这类场景里，经常会遇到单路介质需要同时向多个不同角度分支输送的需求，常规的直角、三通、四通接头受固定角度限制，往往需要搭配多个转接头拼接才能实现多向分流，不仅会增加管路节点的泄漏风险，还会占用更多安装空间，多向25毫米管路连接分流接头就是针对这类痛点设计的连接件。这款接头的核心基体为圆形盘状结构，中心区域设置有定位安装孔，可通过螺栓将整个接头固定在安装基面或设备机架上，避免管路布设后受介质压力或外力拉扯出现移位。盘体沿周向均匀分布有八个25毫米规格的外螺纹接口，分别对应0度、30度、60度、90度、180度等不同的出向角度，可直接对接同规格的金属硬管或带内螺纹的软管接头，

　　无需额外加装角度转接头，单一部件就能实现单路输入、最多七路不同角度输出的分流需求，大幅减少管路拼接的节点数量。从结构设计逻辑来看，盘体上的接口采用内嵌式流道设计，所有接口的流道都在盘体内部与中心腔室连通，介质从任意一个接口进入后，可通过中心腔室均匀分配到其余接通的接口，流道转角处做了圆弧过渡处理，避免直角转角造成的介质流阻增大、杂质沉积卡滞问题，适合输送压缩空气、低压液压油、冷却水这类常规工业介质。盘体上每个接口旁都设置有密封端面，对接管路时可搭配平垫片或O型圈实现端面密封，相比常规螺纹密封的形式，密封可靠性更高，反复拆装也不会因为螺纹磨损导致密封失效。盘体上除了流道接口和中心安装孔之外，还沿周向分布有多个沉头固定孔，

　　这些孔一方面可以用来安装端盖封堵不需要使用的接口，实现接口数量的灵活调整，另一方面也可以作为相邻同规格接头的拼接定位孔，当需要更多分流路数时，可将多个接头通过这些孔位串联固定，扩展分流能力。在安装边界上，这款接头的盘体外径控制在常规管路布设的合理范围内，八个外伸的螺纹接口长度统一，安装时需要预留的径向空间以盘体中心为原点，沿每个接口方向预留不小于螺纹接口长度加管路弯曲半径的空间即可，中心安装孔的位置与接口的相对位置经过公差匹配，安装后所有接口的轴线都能准确对应预设角度，不会出现角度偏差导致管路别劲、安装应力过大的问题。实际使用中，这类接头常被用在自动化生产线的气路分配台、小型实验装置的流体回路、模块化冷却系统的分水块位置，

　　相比传统的多个接头拼接的分流结构，整体重量更轻，安装步骤更简便，后期维护时排查泄漏点也更方便，因为所有分流节点都集中在一个盘体上，不需要逐个检查拼接的转接头位置。设计过程中也考虑了加工可行性，盘体主体可采用棒料一次车削成型，内部流道可通过精密钻孔加工完成，接口螺纹采用标准公制螺纹规格，和市面上常规的25毫米管路配件完全通用，不需要定制特殊规格的对接件，降低了后期的配件替换成本。针对可能的夹紧安装需求，盘体的外圆面做了平整化处理，可直接用管卡或抱箍固定在支架上，不需要额外设计夹持结构，盘体的厚度经过强度校核，在额定工作压力下不会出现变形导致接口错位或流道泄漏的问题，即使在有轻微振动的设备上使用，也能保证连接的稳定性。
