小型牵引式绿色物料转运货箱结构

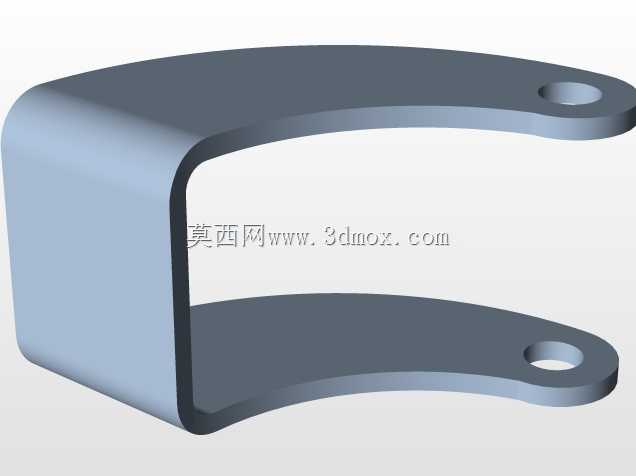

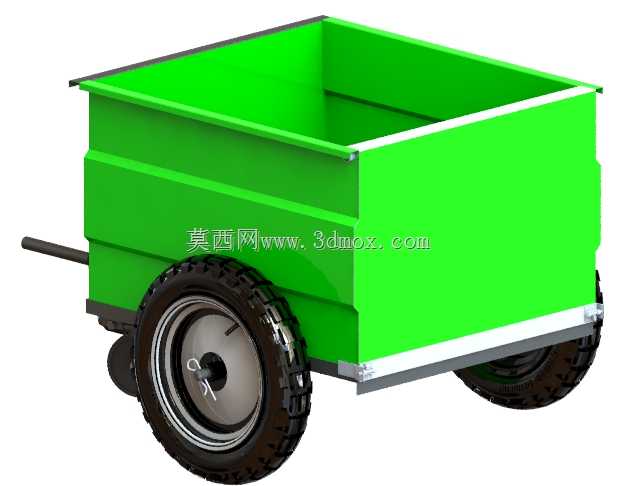

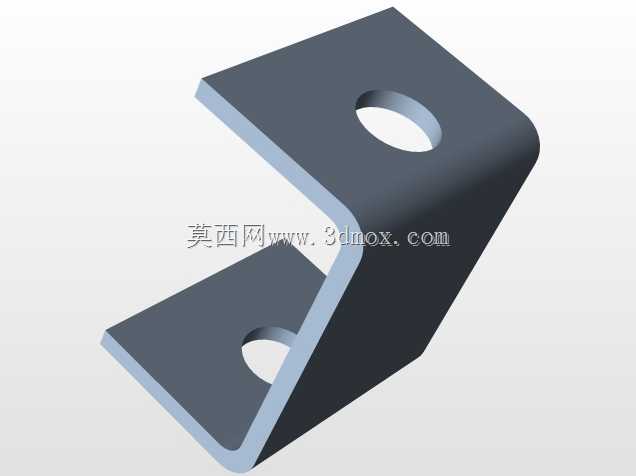

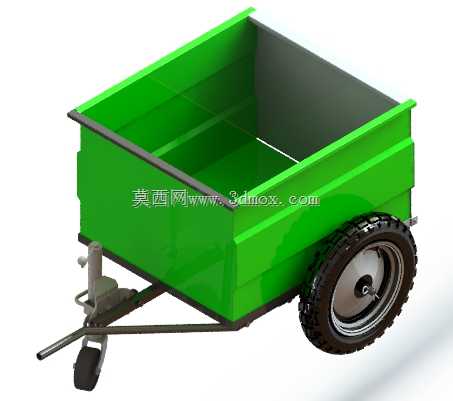

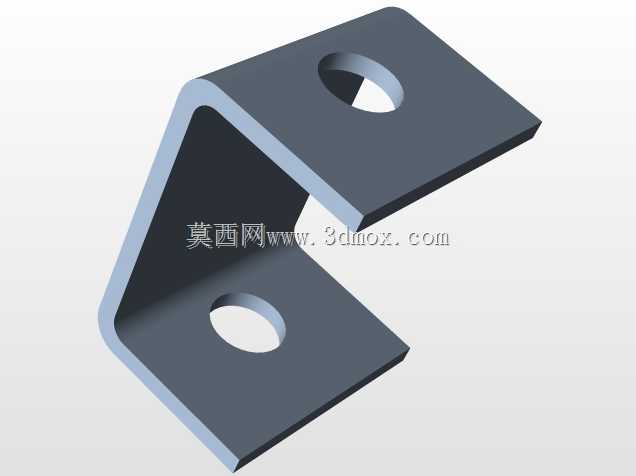

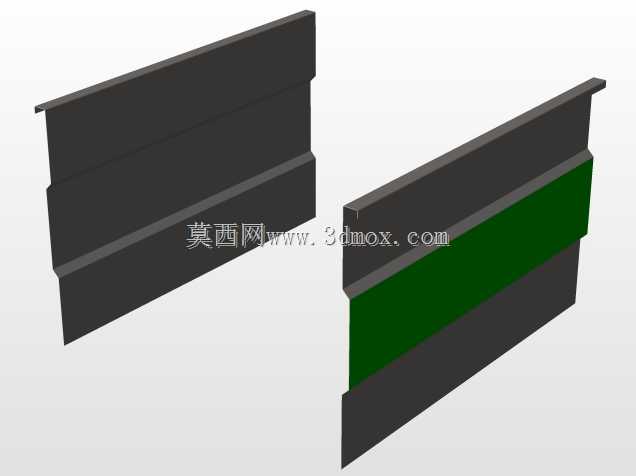

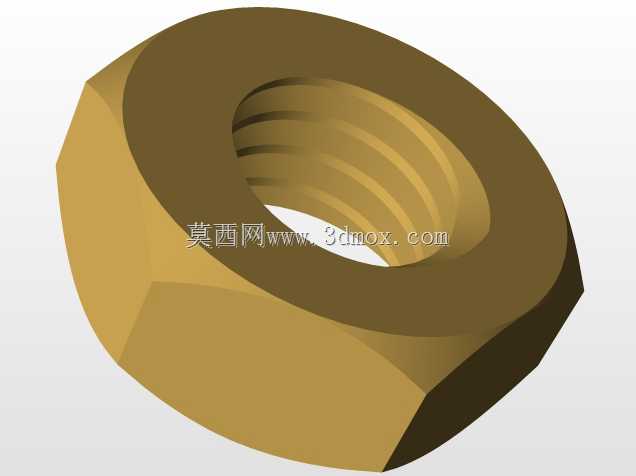

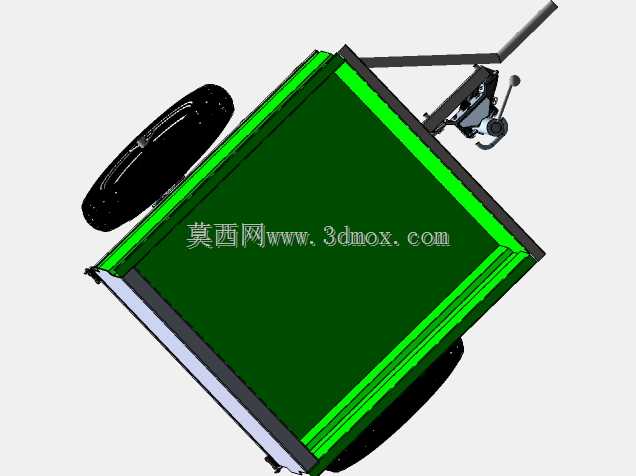

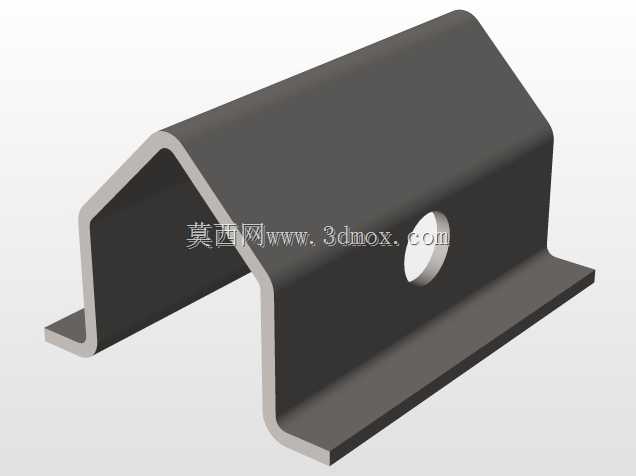

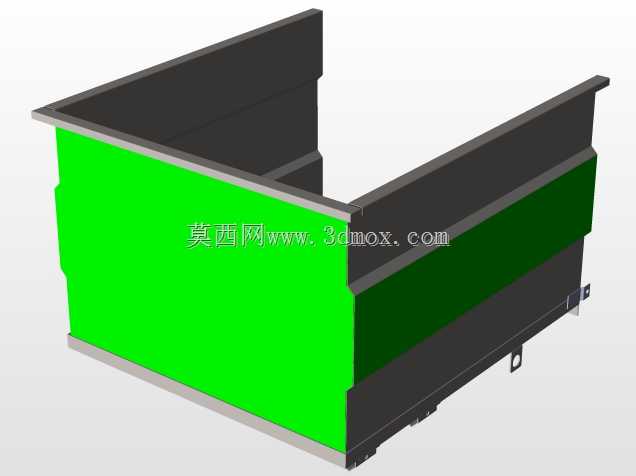

　　这款轮式牵引料箱的结构设计，核心围绕厂区内短距离散料、工件周转的实际工况展开，在做三维建模阶段，首先要明确的是它的适配场景——既可以搭配小型牵引车、电动托盘车完成车间跨工位的物料转运，也能挂接在低速作业机具后，承担厂区内部、小型作业场地的零散物料、加工余料、半成品件的短驳运输，相比固定式料架，带行走轮的结构省去了二次叉装的步骤，对于小批量、多频次的物料转运场景，能减少不少辅助作业的等待时间。从结构设计逻辑来看，料箱主体采用折弯钣金拼焊结构，箱体侧壁做了两道横向加强筋折弯，不用额外加焊加强肋就能提升侧壁的抗形变能力，毕竟日常转运过程中，不管是堆放金属边角料还是盒装加工件，侧壁长期受侧向挤压力，折弯加强的结构既能控制整体自重，

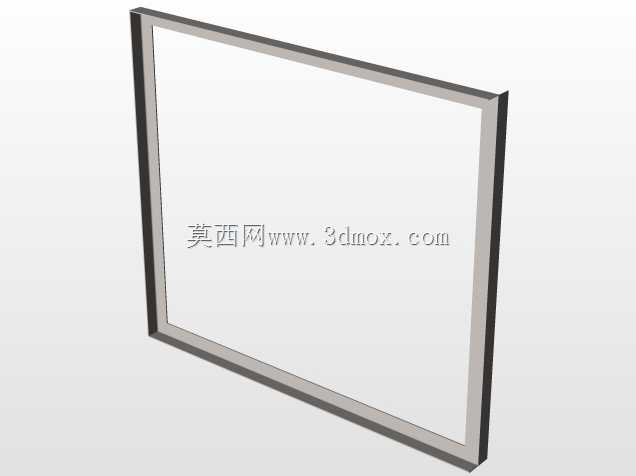

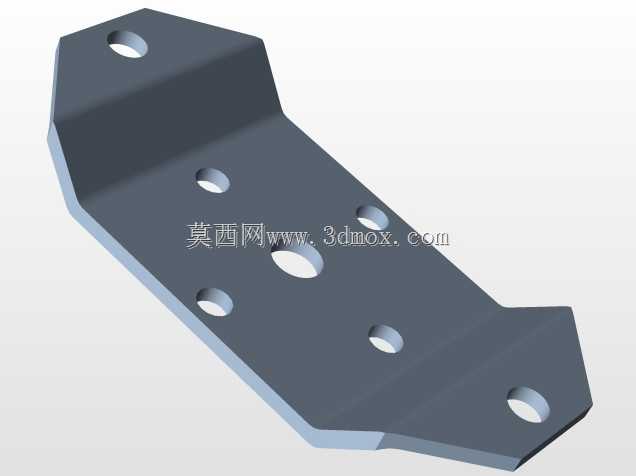

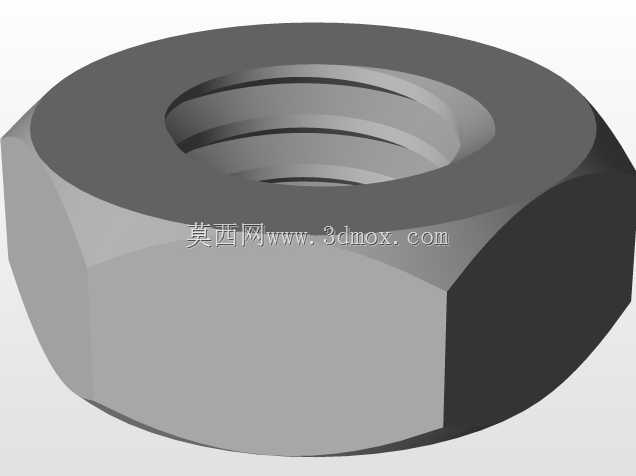

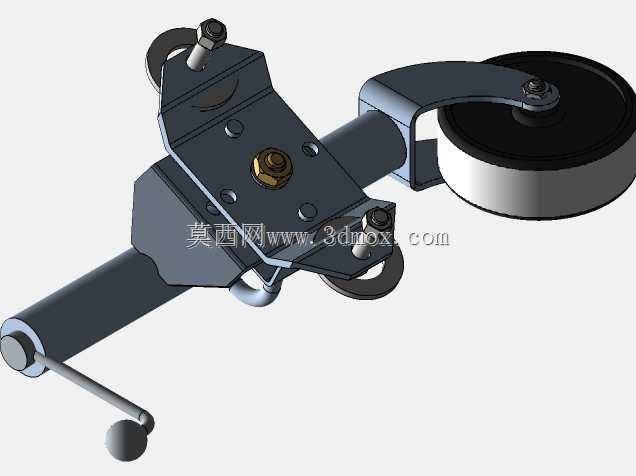

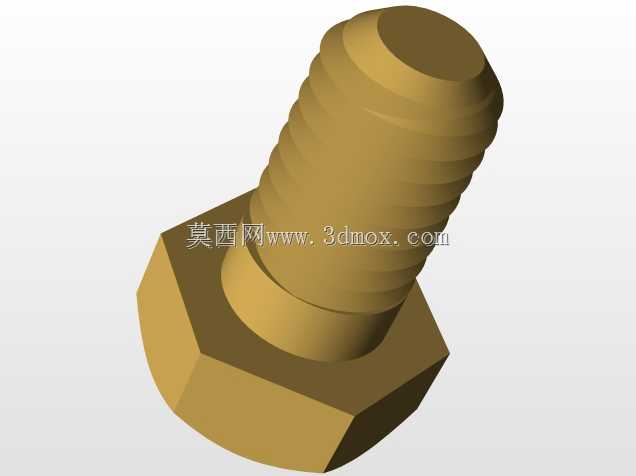

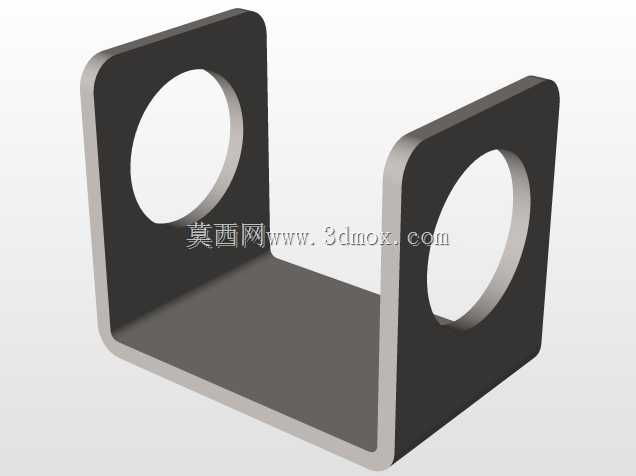

　　又能避免满载时侧壁外胀变形，箱体上沿做了外翻边处理，一方面是提升箱口的结构强度，防止吊装或者拖拽时箱口变形，另一方面外翻的圆滑边也能避免作业人员取放物料时被锋利的板边划伤。行走部分采用的是大直径深纹路橡胶轮，轮组的安装位置做了偏置设计，轮轴并非布置在箱体正中心，而是向牵引端方向偏移了一定距离，这样的设计是为了平衡空载和满载时的牵引受力——满载时物料重心靠后，偏置的轮轴能让牵引端的下压力保持在合理区间，既不会因为压力过大导致牵引挂钩受力过载，也不会因为压力过小导致牵引时箱体翘头、行驶不稳。箱体底部的轮组安装支架采用厚钢板折弯焊接，和箱体底架满焊固定，支架上预留了轮轴的安装孔位，同时在轮组内侧加装了防尘挡圈，能减少厂区内的金属碎屑、

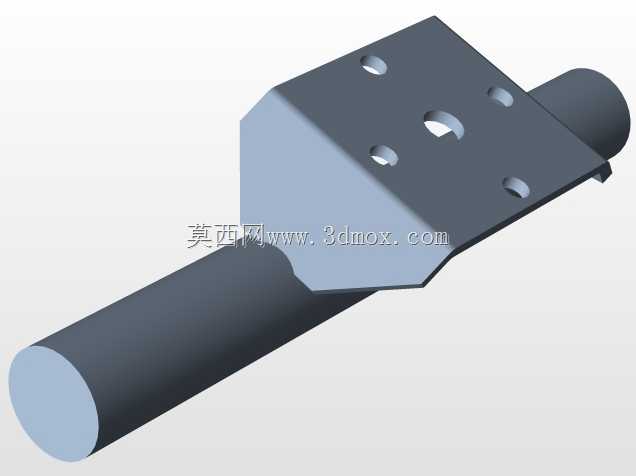

　　粉尘进入轮轴轴承，延长行走轮的维护周期。牵引连接部分采用的是圆钢牵引杆，杆端做了挂接环结构，能适配常见的牵引销尺寸，牵引杆和箱体前壁的连接位置做了三角加强筋焊接，避免牵引时连接部位应力集中出现开裂。从安装边界尺寸来看，箱体的有效容积是按照日常转运的常规载重量设计的，整体宽度控制在厂区通道的通行阈值内，能顺利通过车间内的常规人行通道、设备之间的检修通道，整体高度也适配常见的作业平台卸料高度，不需要额外举升就能完成人工卸料或者配合小型设备倒料。箱体的涂装采用高可见度的绿色面漆，在车间环境内辨识度较高，能减少作业时的碰撞风险，箱体底部的底架采用矩形管焊接框架，作为整个料箱的承载基础，所有焊接位置都做了焊后打磨处理，避免应力集中。

　　在建模过程中，各个钣金件的折弯系数都按照常规冷轧钢板的加工参数设置，拼焊位置预留了合理的焊接收缩余量，轮组的转动间隙、牵引杆的挂接间隙都按照实际装配公差做了预留，确保结构落地加工后能顺利装配，不会出现干涉问题。另外，箱体尾部没有设置额外的卸料门，是考虑到这类小型料箱的日常使用场景，大多是人工从箱口取放物料，或者通过牵引端抬升完成整体倾翻卸料，省去卸料门的结构能减少故障点，降低日常维护的工作量，毕竟车间内的转运设备结构越简单，长期使用的可靠性就越高。轮组的轮胎选用的是实心橡胶结构，相比充气轮胎，不用担心厂区内的金属切屑扎破轮胎，更适合机加工车间、焊接车间这类地面有尖锐杂物的作业场景，轮辐采用钢板冲压结构，和轮轴之间采用轴承连接，转动阻力小，人力推动也不会过于费力。
