PCB自动上料THT插件输送设备结构

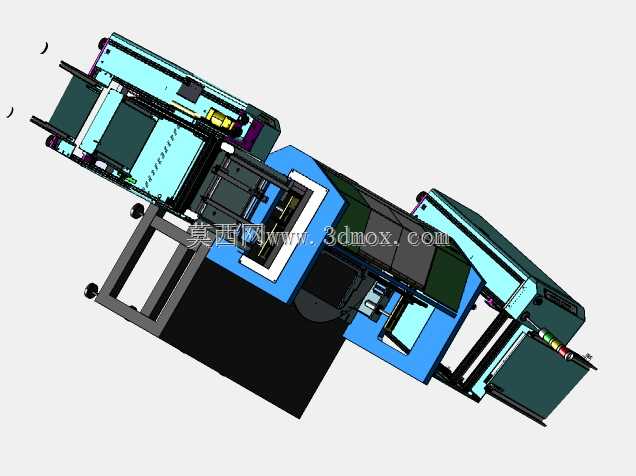

　　这套设备的三维结构设计，核心面向电子制造领域的通孔插件工序段，解决传统THT插件环节人工上料效率低、板件定位偏差大、人员接触带来的品质风险问题，适配中小批量到规模化的PCBA组装产线布局需求。从产线适配场景来看，设备可直接对接波峰焊前段的THT插件工位，也可作为独立上料单元衔接自动插件机的进料端，覆盖消费电子、工控板卡、汽车电子类通孔元件组装的上料输送环节，尤其适合多品种小批量的柔性生产场景，换型时仅需调整输送导轨宽度与定位挡块位置，无需大规模拆装结构件。从功能实现逻辑来看，设备整体分为板件缓存区、自动分料机构、输送定位段、出料对接端四个核心模块：缓存区采用叠层料仓设计，可容纳一定数量的待加工PCB裸板，

　　分料机构通过侧推式分板结构配合真空吸附组件，逐片将叠放的板件分离至输送轨道，避免多板叠送导致的卡板、刮伤问题；输送段采用平皮带配合侧边导向条的结构，导向条预留调节槽位，可适配不同长宽尺寸的PCB板，输送速度可根据后端插件工位的节拍灵活调整，轨道下方设置光电传感器实时检测板件位置，当板件到达定位工位时，顶升定位机构上升，通过定位销对准PCB板的工艺定位孔，将板件精准固定在插件作业的基准位置，等待人工或自动插件机构完成元件插装后，定位机构下降，板件沿输送轨道进入下一道工序。设计过程中重点考量了几个工程实际问题：首先是板件防刮伤设计，所有与PCB接触的结构件均采用防静电POM材质或表面包附防静电优力胶，

　　避免硬质金属直接接触板件导致的线路刮伤、静电击穿元件问题；其次是安装边界的适配性，设备整体框架采用工业铝型材拼接结构，底部设置可调脚杯与脚轮，既可以在固定工位调平稳定使用，也可根据产线调整需求快速移位，设备的进料端高度可根据前端上料方式调整，出料端高度匹配常规自动插件机的进料高度标准，无需额外增设过渡输送段；再者是维护便利性，所有传动轮、皮带张紧机构均设置在设备外侧的可拆卸护板内，日常维护更换皮带、调整张紧度时无需拆解设备主体框架，传感器线路沿铝型材内置槽布线，避免线路外露被板件剐蹭或积尘影响使用寿命。从结构布局的合理性来看，设备将驱动电机、传动组件等动力部件布置在机架下部的封闭仓内，上部作业区域无突出的动力结构，

　　既减少了上部作业区的积尘风险，也避免操作人员在插件作业时碰到运动部件引发安全问题，机架下部预留了电控元件安装空间，可将PLC、电磁阀、接线端子等元件集成在内部，整体设备的占地面积控制在常规产线工位的允许范围内，不会过多占用车间宝贵的生产空间。针对不同厚度的PCB板，分料机构的吸附压力、顶升定位的行程都预留了调节余量，可适配0.8mm到2.5mm厚度的常规刚性PCB板，对于带少量贴片元件的混装板，也可通过调整定位块的高度避免压伤板底已贴装的元件。在细节设计上，输送轨道的侧边设置了可翻转的挡边，当出现卡板异常时，操作人员可直接翻开挡边快速取出卡滞的板件，无需拆解轨道结构，设备两端都设置了急停按钮，出现异常时可就近快速停机，保障作业安全。
