龙门式双驱多工位涂胶执行模组结构

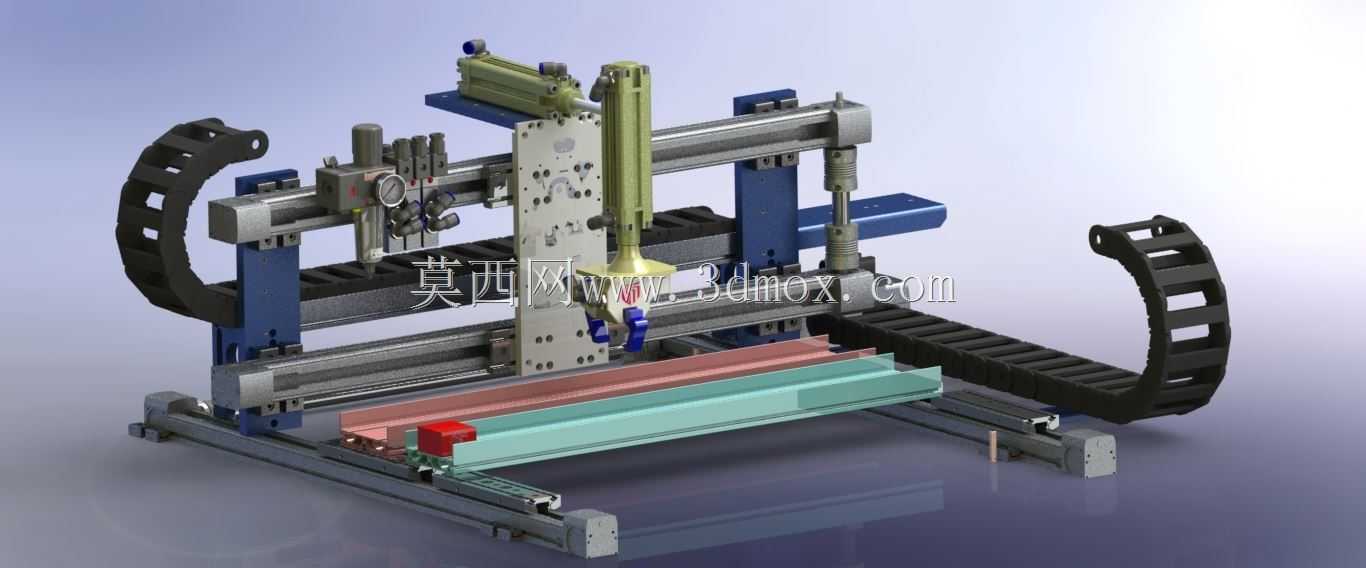

　　这套龙门式双驱多工位执行模组，主要面向3C电子小部件封装、新能源软包电芯侧边涂覆、小型五金件密封点胶这类需要高精度往复作业的产线场景，区别于单轴悬臂式执行机构，它的整体受力框架采用双侧立柱支撑横梁的结构，能在长行程移动时把Z轴执行端的偏摆量控制在极小范围内，避免单臂结构伸出过长带来的点头震颤问题。从实际作业逻辑来看，X轴方向采用双直线导轨副搭配同步带传动的布局，两根平行导轨分别布置在横梁上下侧，滑块通过连接座与Z轴安装板锁固，传动带的张紧端设置在横梁右侧的固定座上，日常维护时不需要拆解整个护罩就能调整张紧力，适配产线长时间连续运行的维保需求。Y轴方向的传动同样采用线性导轨搭配丝杆的组合，两根平行导轨安装在底部的焊接框架上，

　　承载滑台沿着Y轴方向移动时，能带动放置在滑台上的工件依次经过涂胶、检测、压合的工位，滑台表面预留了T型槽安装位，可以根据不同的工件治具调整固定位置，不需要额外打孔加工安装孔。Z轴方向搭载了两套独立的气动执行组件，一套是带缓冲的点胶阀固定座，另一套是可调整行程的压合气缸，两个执行组件的安装板都开设有长条形调节孔，能根据不同工件的作业点位置调整横向间距，不需要重新加工安装板就能适配多规格产品的生产需求。两侧的拖链采用内侧开式的工程塑料拖链，分别布置在X轴横梁的右侧和Y轴底座的侧边，气管、信号线缆都内置在拖链内部，移动时不会和运动部件产生剐蹭，拖链的弯曲半径根据内置线缆的最小弯曲要求选型，避免长期弯折导致线缆内部铜丝断裂、

　　气管折损漏气的问题。从安装边界来看，整套模组的底部框架采用标准铝型材搭配钢板焊接的拼接结构，底部四个角预留了调平地脚的安装螺纹孔，安装时不需要额外做混凝土预埋基础，只需要在平整的车间地面上调整四个地脚的高度，就能把整个框架的水平度调整到符合安装要求的范围内，框架的侧边预留了电气柜的安装位，可以把电磁阀组、IO模块直接固定在框架侧面，缩短气路和线路的走线长度，减少压力损失和信号干扰。设计过程中特意把所有运动部件的限位开关都设置在导轨的两端，采用硬限位加软限位的双重防护，硬限位是聚氨酯缓冲块，软限位是光电感应开关，当移动座触发软限位时系统会切断伺服使能，要是软限位失效，移动座撞到硬限位块也不会因为惯性冲出行程造成设备损坏。

　　Z轴的升降导轨采用窄幅高刚性的线性导轨，能承受点胶作业时的垂直方向反作用力，不会因为长期作业出现导轨滑块间隙变大的问题，点胶阀的固定座还预留了加热模块的安装位，要是需要用到热熔胶类的涂覆工艺，直接加装加热块和温度传感器就能使用，不需要重新设计Z轴的安装结构。整套模组的所有外露部件都做了阳极氧化或者喷塑处理，车间内的少量切削液、胶水挥发物不会轻易腐蚀部件表面，日常清洁只需要用干布擦拭表面就能保持整洁，各个导轨副的油嘴都引到了设备外侧，加注润滑脂时不需要拆开护罩，就能直接用油枪对准油嘴加注，大幅降低日常维护的时间成本。在实际产线适配时，这套模组可以直接对接产线的MES系统，X、Y、Z三个轴的伺服驱动器都预留了通讯接口，能直接读取各个轴的实时位置、运行速度参数，也能根据上位机下发的轨迹指令调整运动路径，不需要额外加装通讯转换模块。滑台的侧边预留了工件到位检测传感器的安装位，当工件被输送到滑台定位位置后，传感器触发信号，整套模组就会自动启动作业流程，不需要人工触发启动按钮，能完全适配全自动化产线的无人化作业需求。
