高压垂直式清管器发射装置结构设计

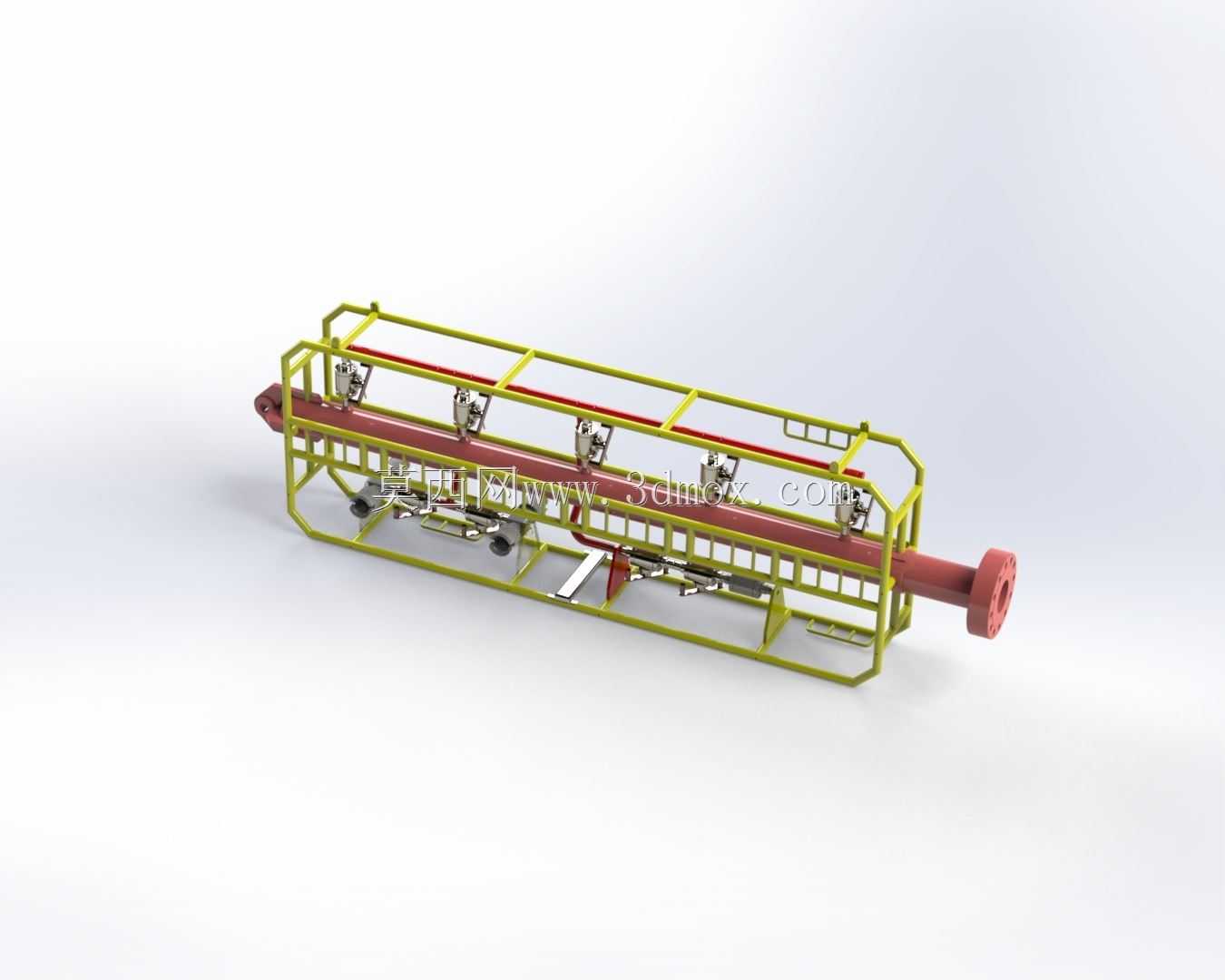

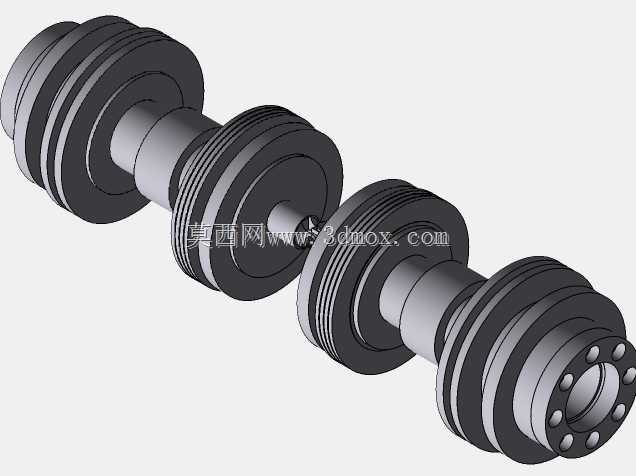

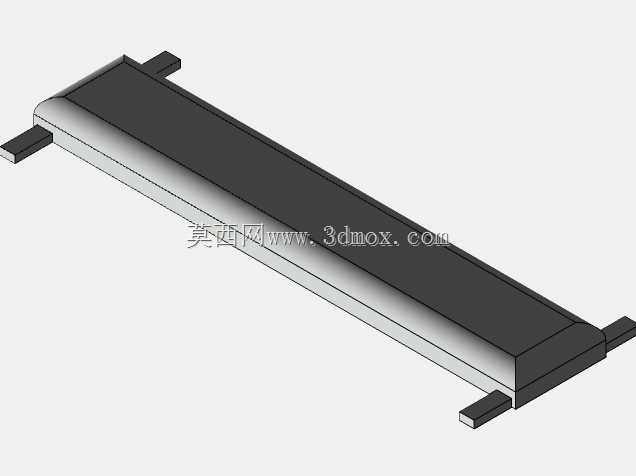

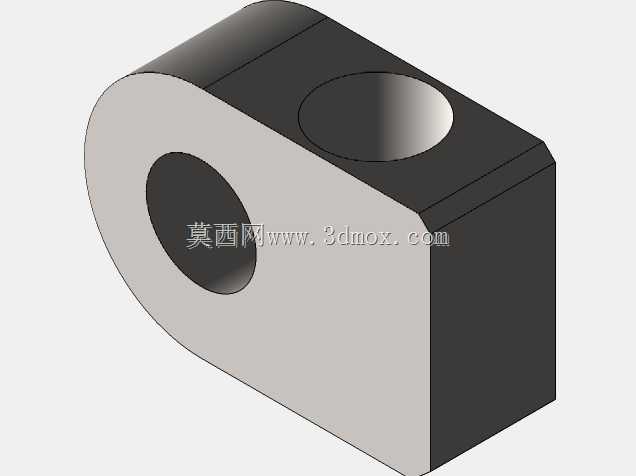

　　这套高压垂直式清管器发射装置，主要应用于油气开采地面集输流程、长输管线投产前预处理、在役管线定期清管作业的起始端工位，承担将清管器平稳送入高压管线内部的核心功能，适配5000psi额定工作压力的垂直安装管路场景，在页岩气井场、油气处理站外输管线、海洋平台生产管汇等工况中均有广泛应用。从结构设计逻辑来看，整套装置采用框架式承载结构，外围的黄色型钢焊接框架并非简单的防护结构，而是集成了吊装受力、部件安装基准、运输固定、现场操作防护多重功能，框架的杆件排布完全避让内部管汇的操作空间，顶部预留的横杆可直接作为吊装受力点，无需额外设计吊耳结构，框架底部的支撑脚预留了地脚螺栓安装孔，可直接与现场的混凝土基础或者钢制撬座进行刚性连接，

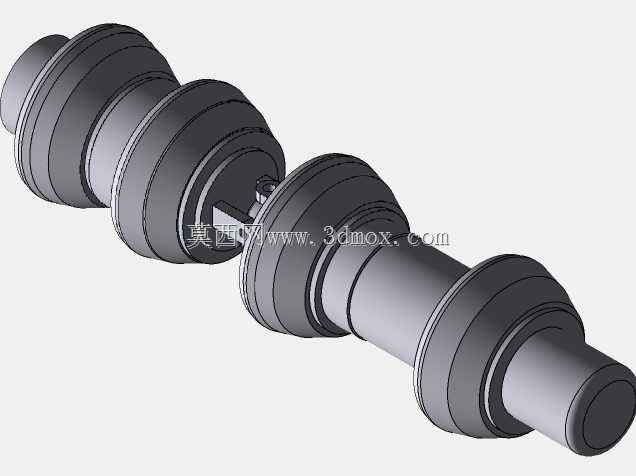

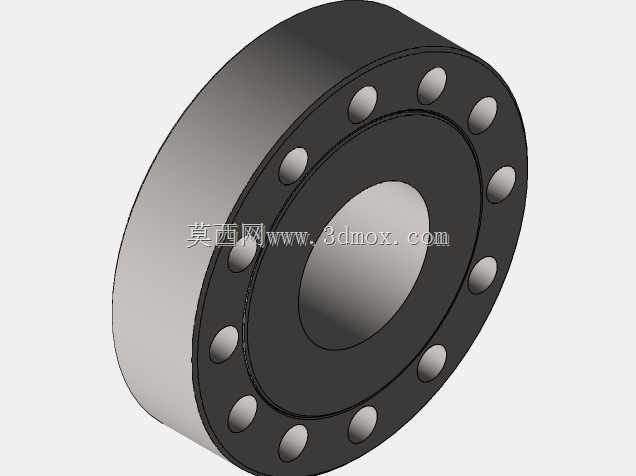

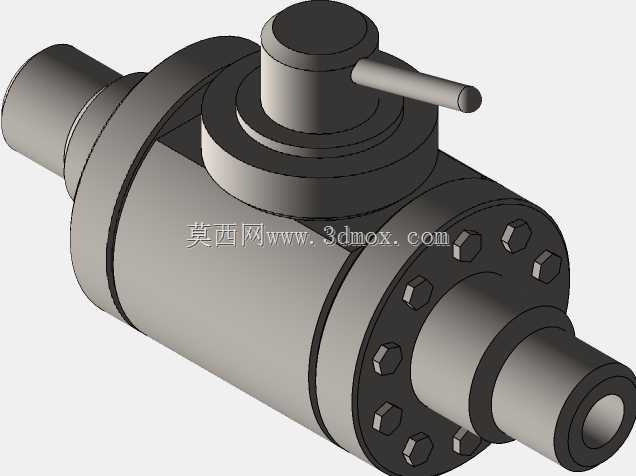

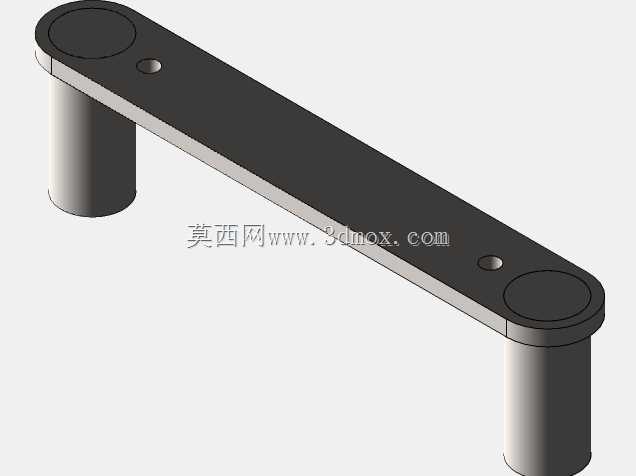

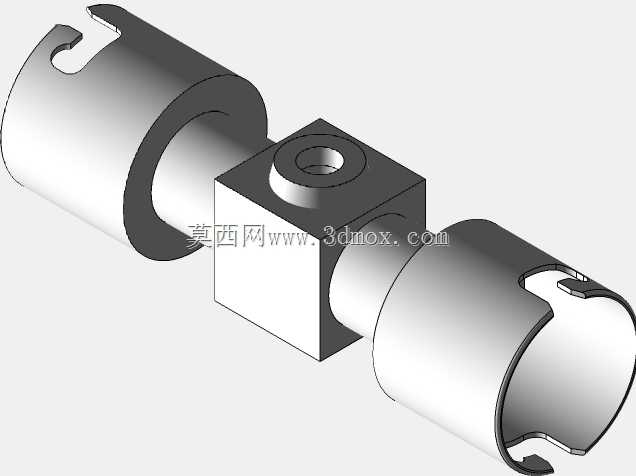

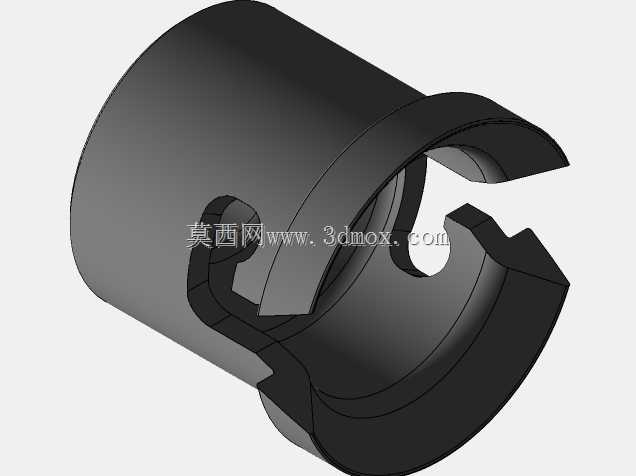

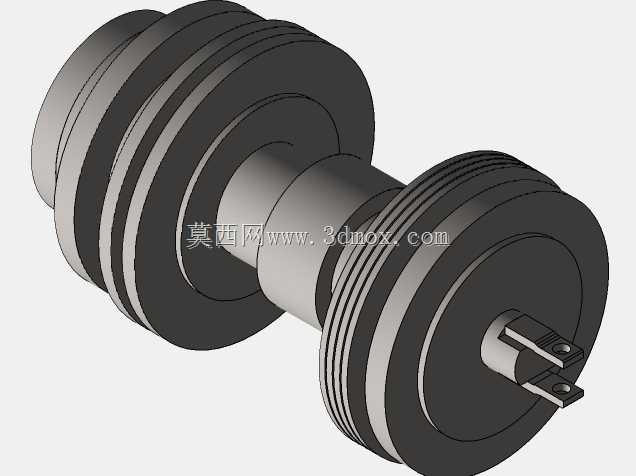

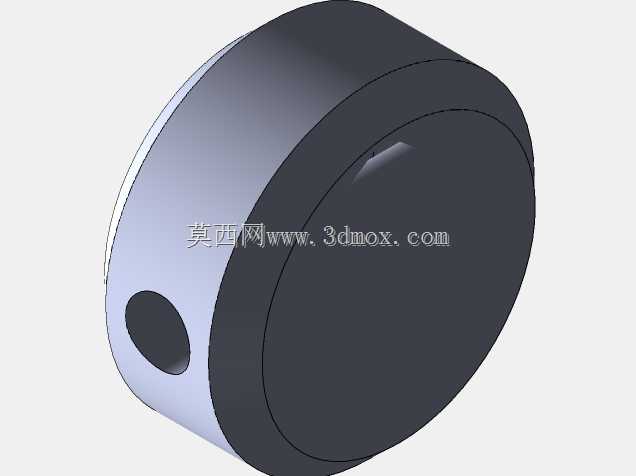

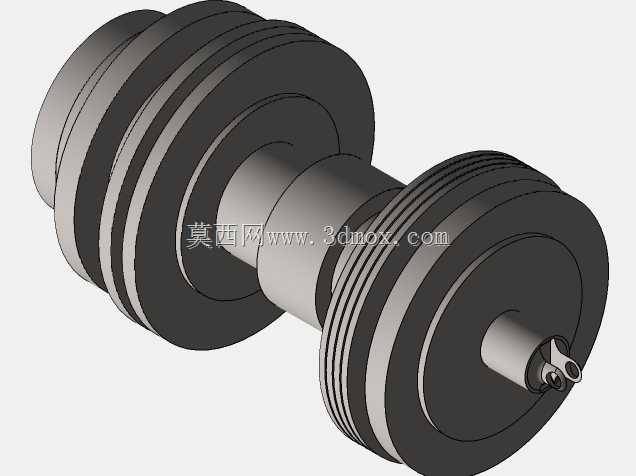

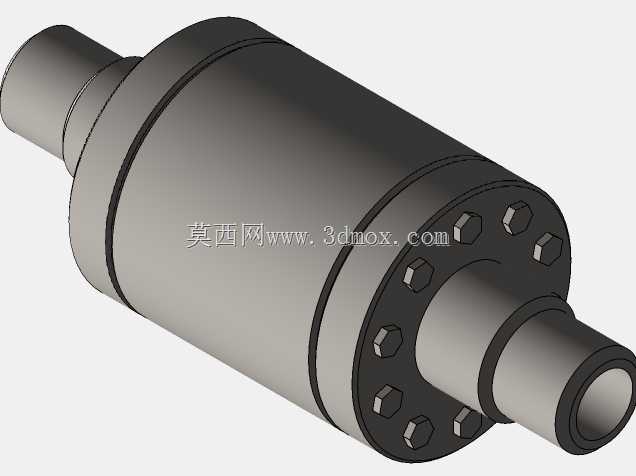

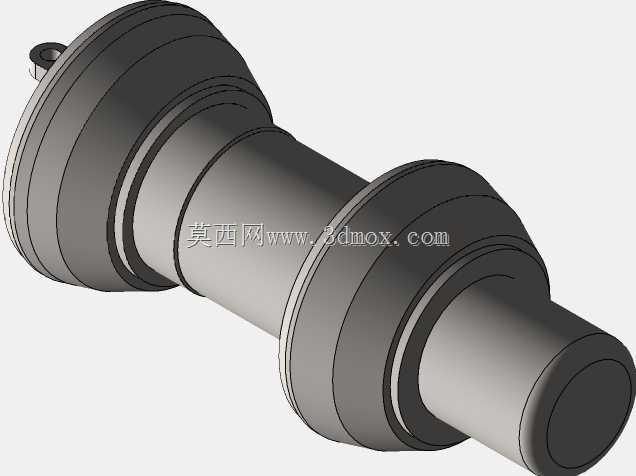

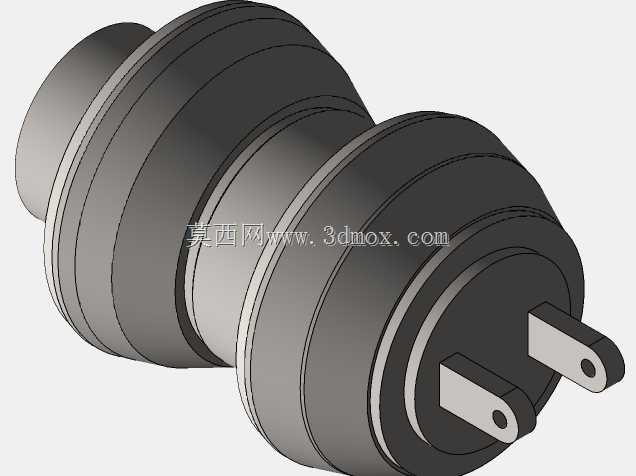

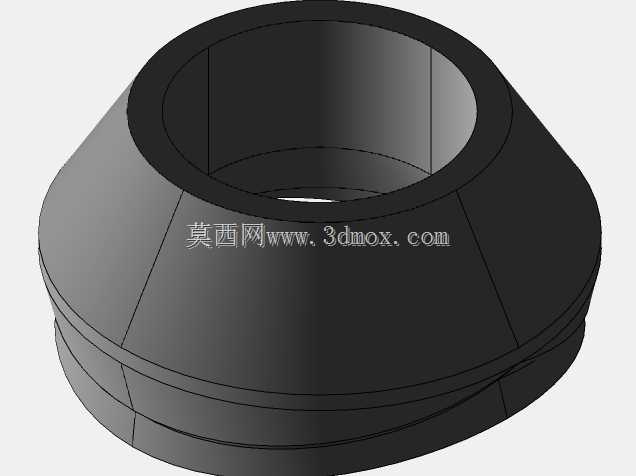

　　安装时的水平度调整可通过支撑脚处的调整垫片完成，无需额外配置安装底座。核心的发射管体采用厚壁无缝钢管加工而成，两端的连接法兰采用高压对焊法兰结构，法兰密封面选用RJ型环连接面，适配5000psi工况下的密封要求，发射管的内径尺寸与对应规格的清管器外径保持0.5-1mm的过盈配合间隙，既保证清管器在管内的密封性能，又避免推送过程中出现卡滞。发射管上依次布置了快开盲板、清管器定位机构、介质注入接口、压力平衡接口、放空接口，快开盲板采用锁环式结构，操作时无需完全拆卸螺栓，仅需转动锁紧手柄即可完成盲板的开启与闭合，满足现场频繁装填清管器的操作需求，定位机构采用可伸缩的挡销结构，装填清管器时挡销弹出托住清管器，避免其在重力作用下滑入管线，

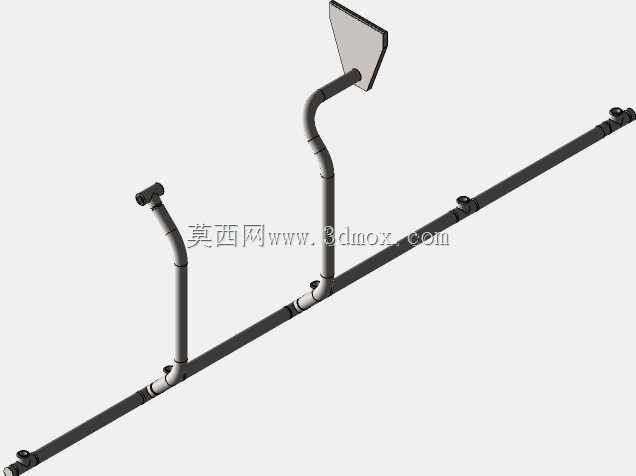

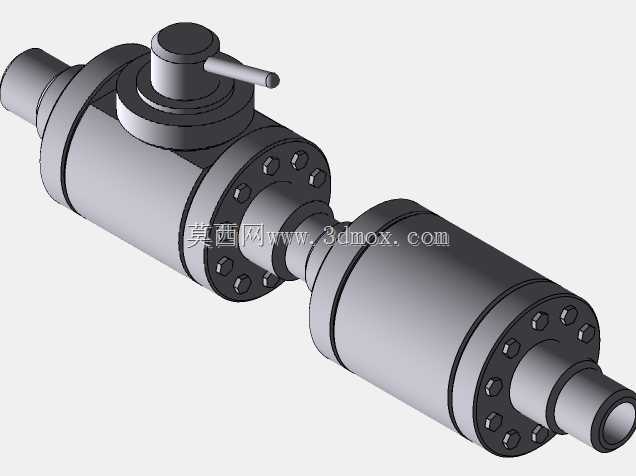

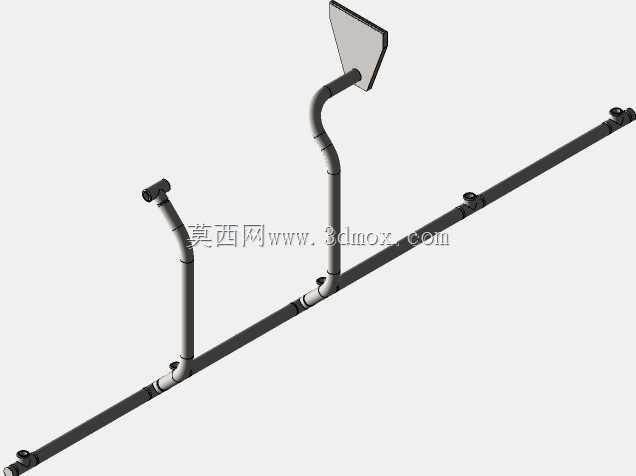

　　待管内压力平衡、准备发射时，通过外部操作手柄收回挡销，清管器即可在介质压力推动下进入管线。管路上配置的多个阀门分别承担不同的功能，注入阀连接高压介质源，为清管器提供推送动力，平衡阀用于连通发射腔与下游管线，平衡两端压力避免开启盲板或者发射时出现压力冲击，放空阀用于作业完成后泄放发射腔内的剩余压力，保证操作安全，所有阀门的操作手柄均朝向框架外侧的操作通道排布，操作时操作人员无需进入框架内部，站在侧面即可完成所有阀门的启闭操作，符合油气田现场的安全操作规范。从安装边界来看，整套装置采用垂直安装布局，整体轴向长度适配常规清管器的长度尺寸，径向尺寸控制在框架范围内，安装时仅需保证两端法兰与上下游管线的同轴度偏差不超过1mm，

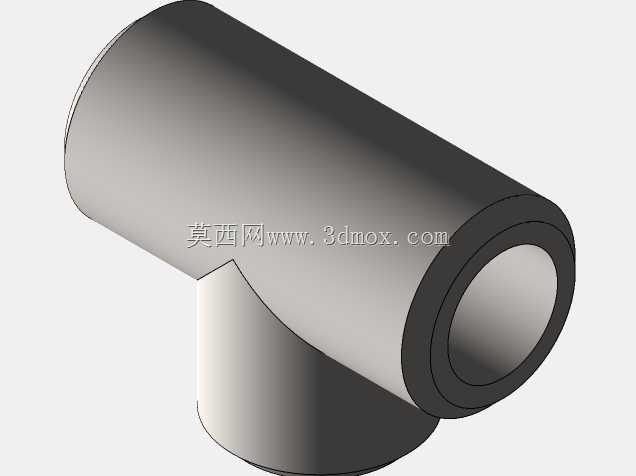

　　法兰螺栓按照对角顺序分次拧紧即可，框架侧面预留的仪表安装接口可根据现场需求加装压力变送器、温度传感器等监测元件，无需对主体结构进行二次加工。设计过程中充分考虑了现场的维护需求，所有易损的阀门密封件、挡销密封件均采用标准件，可直接在现场进行更换，框架表面采用环氧富锌底漆加聚氨酯面漆的防腐涂层，适配野外露天工况的防腐蚀要求，管体部分采用内涂层处理，减少清管器推送过程中的摩擦阻力，同时避免管内介质对管壁的冲刷腐蚀。整套装置的结构排布充分考虑了垂直安装场景下的重力影响，所有较重的阀门部件均通过支架与框架进行刚性连接，避免阀门重量全部作用在主管上造成管路应力集中，管路上的弯头采用长半径弯头，减少介质流动过程中的阻力损失，同时避免清管器通过弯头时出现卡滞。在实际作业过程中，操作人员首先通过放空阀确认发射腔内压力为零，随后开启快开盲板，将清管器送入发射管内，待清管器到达定位挡销位置后关闭快开盲板，随后开启平衡阀，待发射腔与下游管线压力平衡后收回定位挡销，缓慢开启注入阀，清管器在介质压力的推动下沿管线向前移动，完成清管作业，作业完成后关闭注入阀与平衡阀，打开放空阀泄放腔内压力，即可准备下一次清管器装填。
