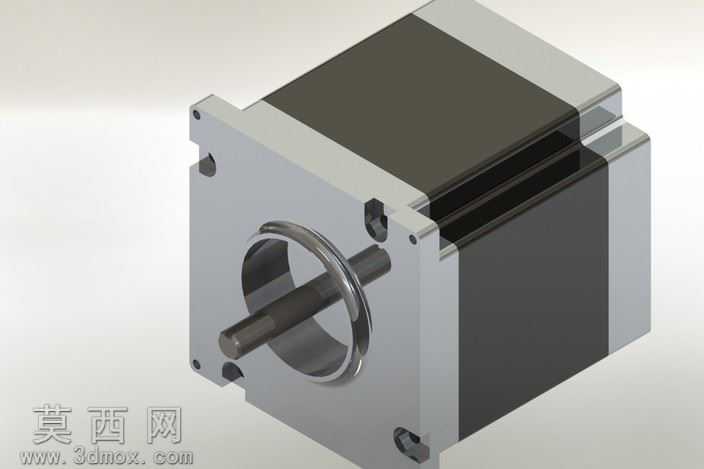

步进式电动机三维结构设计作品

本作品为步进电动机的三维结构设计成果，建模过程依托三维参数化设计思路完成，整体采用自底向上与自顶向下结合的建模逻辑，先对电机核心组成部件逐一进行特征构建，再完成整体装配约束与干涉校验。建模阶段首先处理电机的方形机壳结构，针对机壳的安装定位孔、端盖配合止口、出线槽等细节特征，采用拉伸、切除、阵列等基础建模命令完成，严格遵循步进电机的常规安装尺寸规范，保证安装孔位的位置度、止口的配合公差符合通用工业安装要求，机壳的壁厚、边角倒角均按照实际量产电机的工艺要求设置，避免出现不符合加工逻辑的尖锐棱角与壁厚不均问题。输出轴部分单独建模，针对轴的伸出台阶、卡簧槽、轴承配合轴颈等结构进行精准特征绘制，轴的表面粗糙度、配合公差在建模阶段通过特征属性进行标注预留，轴端的倒角、退刀槽等工艺结构完整还原，保证后续工程图导出时可直接对接加工需求。前端盖与后端盖的建模重点处理轴承安装位、密封槽、与机壳的连接孔位，端盖的散热筋结构采用阵列特征完成，兼顾散热面积与结构强度的平衡，端盖与机壳的配合面设置合理的贴合公差，保证装配后无错位松动问题。定子与转子部分作为电机的核心功能结构，建模时还原了定子铁芯的叠片结构特征、绕组的排布空间、转子磁钢的安装槽位，虽然未做内部电磁仿真的结构细化，但整体装配间隙完全符合步进电机的常规设计参数，转子与定子之间的气隙宽度控制在合理区间，避免出现结构干涉的问题。材质与渲染阶段，机壳与端盖采用铝合金阳极氧化的材质表现，还原金属哑光银的质感，表面设置细微的颗粒纹理模拟实际铸件的表面效果；输出轴采用轴承钢的金属材质，添加轻微的反光效果表现机加工后的金属光泽；电机中部的绕组封装部分采用黑色哑光工程塑料材质，与金属机壳形成明确的材质区分；渲染时采用柔和的工业产品打光方案，主光源从斜上方投射，辅以补光消除结构暗部的死黑区域，添加柔和的环境反射效果，让整体模型的质感更贴近真实工业产品的视觉效果。整体设计完整还原了方形安装法兰步进电机的全部外部结构与核心装配关系，所有可活动部件均设置了合理的装配约束，可用于电机选型展示、安装布局模拟、机电一体化设备的虚拟装配场景，建模过程中所有特征均保留参数化属性，可根据不同的尺寸需求快速调整规格参数，适配不同的设计使用场景。
