带移动储能柜的立式太阳能供电装置

　　这套立式光伏供电结构，核心解决户外无电网覆盖区域的临时供电需求，常见于野外作业点位、临时施工围挡照明、户外应急监测点位、偏远区域临时值守岗这类场景，不需要布设长距离供电线缆，依靠光伏组件的光电转换完成电能收集，搭配下方带脚轮的储能柜体完成电能存储与输出，整套结构可以根据使用需求灵活移位，不需要做永久基础浇筑，适配短期作业的快速部署要求。

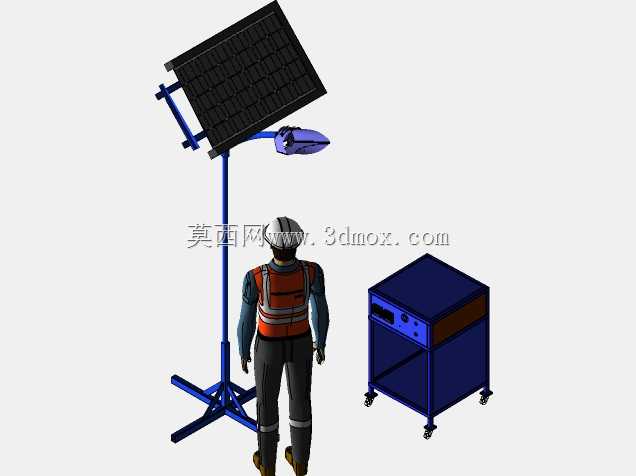

　　从结构组成来看，上部的光伏组件采用标准晶硅电池板封装结构，边框采用铝合金型材折弯成型，预留标准安装孔位，和支架上部的可调抱箍结构连接，抱箍位置预留了角度调节的长圆孔，可以根据使用区域的纬度调整电池板的倾斜角度，保证不同季节的正午时段阳光可以垂直入射到电池板表面，提升光电转换效率。支架主杆采用方形钢管焊接成型，底部是十字交叉的落地支腿，支腿端部预留了膨胀螺栓安装孔，在需要长期固定的点位可以直接打膨胀螺栓和地面固定，遇到临时使用场景也可以依靠支腿的配重保持结构稳定，不需要额外做基础处理。主杆中部还预留了外设安装位，可以加装照明灯具、监测摄像头这类小型用电设备，直接从储能柜取电，减少额外的布线工作量。

　　下方的储能柜体采用方管焊接框架，外部覆盖薄钢板折弯的护板，柜体底部安装四个万向脚轮，其中两个带刹车结构，移动到位后踩下刹车就可以固定柜体位置，不会因为地面轻微坡度出现滑移。柜体内部预留了蓄电池安装位、充放电控制模块安装腔、输出接口面板位置，正面的面板上预留了开关安装孔、插座安装位、状态显示屏的开孔，布线时可以直接沿着主杆的内部空腔走线，把光伏组件的输出线缆引入柜体内部的控制器，避免线缆外露被日晒雨淋加速老化，也减少现场布线被外力剐蹭破损的风险。

　　设计过程中首先考虑的是户外使用的耐候性，所有金属结构件都做了喷塑处理，焊缝位置做了打磨平滑后再做表面处理，避免长期户外使用出现锈蚀。光伏组件的可调角度范围覆盖了15度到60度，基本适配国内绝大多数区域的光伏安装倾角要求，不需要额外更换连接件就可以完成角度调整。支架的整体高度控制在成年人站立操作的舒适区间，调整电池板角度、清理电池板表面灰尘的时候不需要借助登高梯，站在地面就可以完成操作。储能柜体的高度设置在腰部位置，操作面板上的开关、插座不需要弯腰就可以插拔操作，符合人机工程学的操作要求。

　　安装边界方面，整套结构展开后，底部十字支腿的占地范围在一平方米左右，选择安装点位的时候只需要保证地面平整，上方没有高大建筑物或者树木遮挡阳光就可以部署，电池板调整到最大倾角的时候，整体的投影范围不会超出支腿的占地边界，不会对周边的通行空间造成过多占用。储能柜体的尺寸控制在小型工具柜的级别，单人就可以推动移位，不需要借助吊装设备，转场的时候只需要把电池板调整到水平位置，降低整体重心，就可以短距离推移到下一个使用点位，不需要完全拆解结构。整套结构的连接部位都采用标准紧固件连接，没有焊接死的非拆分结构，长途运输的时候可以拆成电池板、支架主杆、底部支腿、储能柜几个部分，装进普通货运车辆的货箱就可以转运，到现场后只需要用常规扳手就可以完成组装，不需要专用的安装工具。

　　实际使用过程中，这套结构可以根据用电负载的功率调整储能柜内的蓄电池容量，小功率负载下可以连续阴雨天供电三到五天，满足临时作业的基本用电需求，不需要额外搭配燃油发电机，减少了燃油储备、噪音扰民、尾气排放的问题，适合在对环保要求较高的户外区域、林区、景区周边的临时点位使用。支架上的外设安装位还可以根据需求拓展安装小型风力发电机，做成风光互补的供电结构，进一步提升阴雨天的供电可靠性，不需要对原有支架做结构性改动，只需要利用预留的安装孔位就可以加装拓展部件。
