弹性联轴器三维结构设计模型

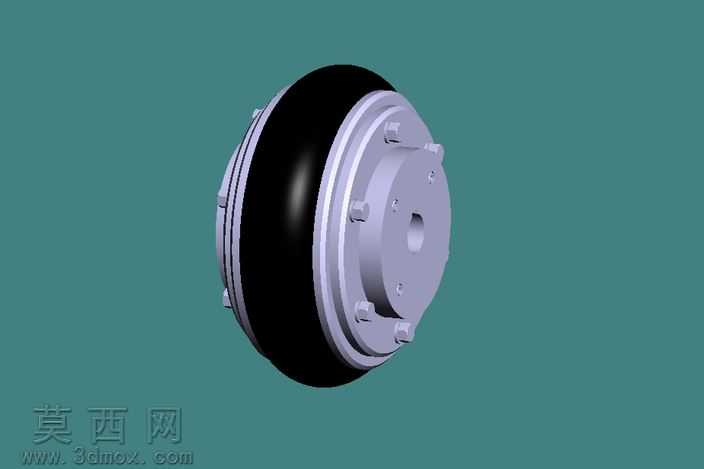

本模型为弹性耦合结构，也就是工业传动场景中常用的弹性联轴器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动件的设计规范，对各部件的装配关系、尺寸公差配合进行了精准还原。模型整体分为左右两个金属连接毂与中间的弹性缓冲体三个核心部分，左侧连接毂用于对接主动端动力轴，右侧连接毂用于对接从动端负载轴，中间的黑色弹性体为核心缓冲元件，建模时对弹性体的弧面轮廓、壁厚变化进行了精细化曲面处理，保证曲面过渡顺滑无棱角，还原橡胶类弹性元件的实际形态特征。两侧金属连接毂采用金属材质渲染，表面做了哑光金属质感处理，还原铸钢或铝合金加工件的真实表面质感，连接毂上的紧固螺栓、定位凸台、轴孔键槽等细节结构均逐一建模还原，每个螺栓的六角头、螺纹段、安装沉孔都做了细节刻画，轴孔的中心通孔、键槽开槽位置完全符合传动件安装的标准尺寸要求。中间弹性体采用高阻尼橡胶材质渲染，表面做了细微的磨砂质感处理，还原橡胶元件的视觉特征，同时通过装配约束将弹性体与两侧金属毂的贴合面做了精准定位，还原实际产品中弹性体被夹紧固定的装配状态。设计思路上，这类弹性耦合结构主要用于补偿两轴之间的径向、轴向与角向偏移，同时通过弹性体的形变吸收传动过程中的振动与冲击，避免刚性连接带来的应力集中问题，建模时特意保留了弹性体与金属毂之间的合理装配间隙，还原实际产品的安装公差要求。渲染阶段采用了均匀的环境布光，通过多角度光源突出金属件的轮廓棱线与弹性体的曲面弧度，背景选用低饱和度的纯色背景，让模型整体结构层次清晰，各部件的形态特征一目了然，方便使用者清晰观察弹性联轴器的整体构造与各部件的连接方式，可用于机械传动结构教学、产品选型参考、装配模拟演示等场景。
