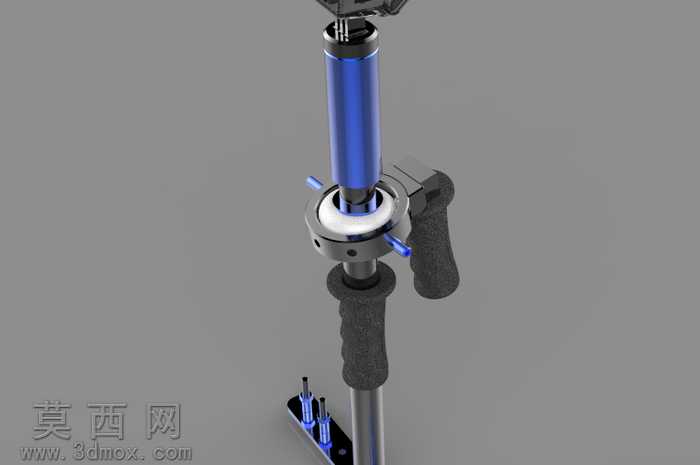

手持摄影稳定器Steadycam结构设计

本作品为手持摄影稳定器Steadycam的三维结构设计，整体建模过程依托三维参数化设计软件完成，从核心功能需求出发拆解稳定器的各组成模块，依次完成中心支撑杆、握持手柄、万向调节关节、配重连接端、锁紧调节组件等部件的独立建模，再通过装配约束完成整体结构的拼接，确保各活动部件的运动自由度符合实际使用逻辑。建模阶段对各部件的尺寸公差进行了合理预留，针对握持部位的泡棉包裹层、金属支撑杆的阳极氧化表层、调节旋钮的磨砂塑料质感、关节部位的金属铰接结构分别设置了对应的材质参数，渲染阶段采用工作室柔光环境，突出不同材质的质感差异：金属部件呈现细腻的冷调金属光泽，泡棉手柄呈现哑光粗糙的防滑质感，白色阻尼调节件呈现半哑光的工程塑料质感，蓝色装饰件呈现高光亮面的视觉效果，让整体渲染效果贴近实物的视觉表现。结构设计上，核心的万向调节关节采用球铰配合锁紧环的结构，可实现多角度的姿态调整，满足拍摄过程中不同角度的稳定需求；中心支撑杆采用分段式设计，可根据使用需求调整整体长度，适配不同拍摄场景的握持习惯；手柄部位采用符合人体工学的弧形轮廓，外层包裹防滑泡棉结构，提升长时间握持的舒适度；各锁紧旋钮的位置设置在手指可便捷触碰的区域，无需额外工具即可完成松紧调节，操作逻辑顺畅。设计过程中优先考虑稳定器的减震平衡原理，通过结构布局让整体重心落在握持支撑点附近，降低手持拍摄时的抖动传递，同时兼顾部件的加工可行性，多数金属部件可采用常规机加工工艺完成，塑料部件可通过注塑工艺批量生产，泡棉部件可采用粘接装配的方式与手柄主体结合，整体结构无过度复杂的异形构件，兼顾了功能实用性与生产落地的可行性。
