汽车悬架带制动盘总成三维结构设计

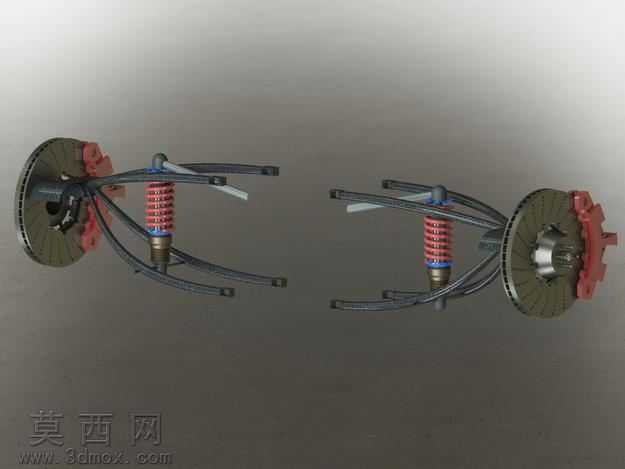

本模型为汽车悬架带制动盘总成的对称式三维结构设计，采用SolidWorks完成全参数化建模，完整还原了悬架系统与制动模块的装配关系与结构细节。建模过程中遵循汽车底盘设计的工程逻辑，先完成各子零件的独立建模，再按照实际装配约束完成总装配合，确保各部件的运动干涉检查符合实车装配要求。模型包含对称布置的左右两套悬架总成，每套总成集成了通风式制动盘、浮动式制动卡钳、螺旋弹簧减震支柱、多根控制臂、轮毂连接单元等核心部件。材质渲染阶段，针对不同部件的实际材质属性分别配置材质参数：制动盘采用灰铸铁材质，设置哑光金属质感与细微的表面磨砂纹理，还原铸铁件的粗糙金属观感；制动卡钳采用红色耐高温漆材质，添加轻微的漆面反光与颗粒质感，还原改装级卡钳的外观效果；螺旋弹簧与减震器筒体采用高强度弹簧钢与镀铬钢材，分别设置弹簧的深色金属哑光质感与减震杆的亮面镀铬反光效果；控制臂采用冲压钢材材质，添加冲压成型的表面纹理与边缘倒角细节，还原冲压焊接件的结构特征；减震器顶部的缓冲胶垫采用橡胶材质，设置哑光深黑的橡胶质感与轻微的弹性形变视觉效果。结构设计上，采用多连杆式悬架的布局逻辑，各控制臂的铰接点位置参考实车底盘硬点参数设置，螺旋弹簧与减震器采用集成式支柱设计，既保证了建模的结构合理性，也清晰展现了悬架系统的力传递路径。制动盘采用通风道结构设计，建模时还原了内部的通风散热筋结构，卡钳的制动片、活塞等细节也做了简化但准确的结构表达，轮毂连接法兰的螺栓孔、定位台阶等安装特征完整保留，确保模型可用于结构展示、教学演示等场景。整体建模过程严格遵循机械设计的装配规范，各零件间的配合间隙、连接关系均参考实际工程要求设置，渲染阶段采用工作室渐变背景，通过三点布光突出各部件的结构轮廓与材质差异，让整个悬架总成的结构层次清晰可辨，既保证了模型的工程准确性，也具备良好的视觉展示效果，能够直观展现汽车悬架与制动系统的集成结构与工作原理。
