汽车用异形塑料结构支撑件三维数模

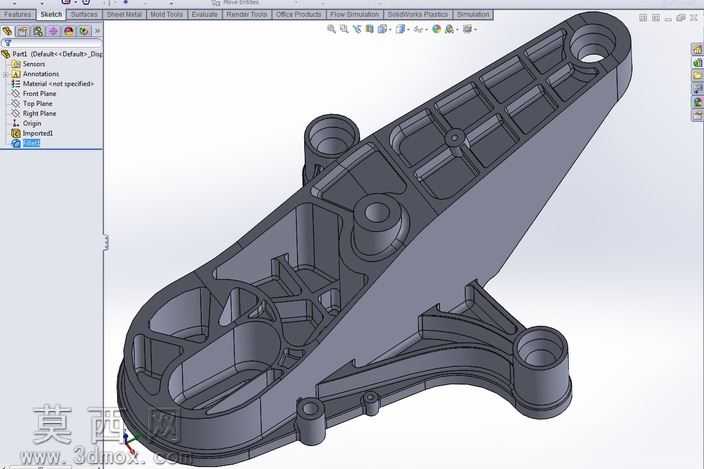

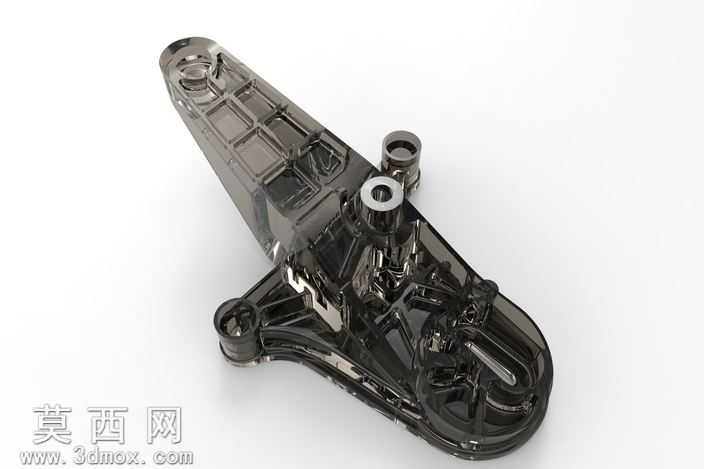

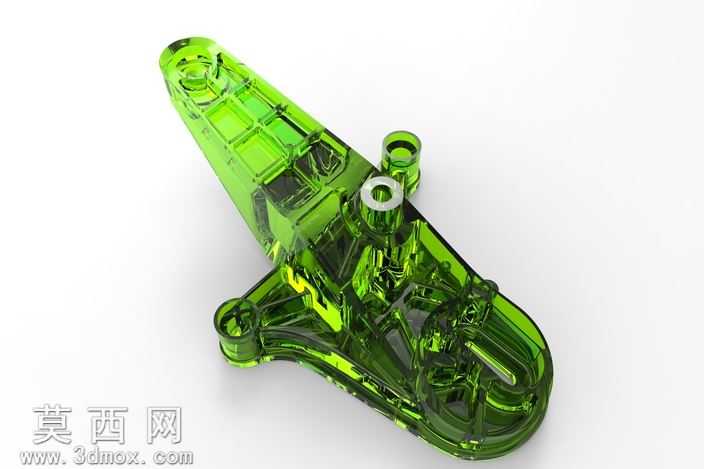

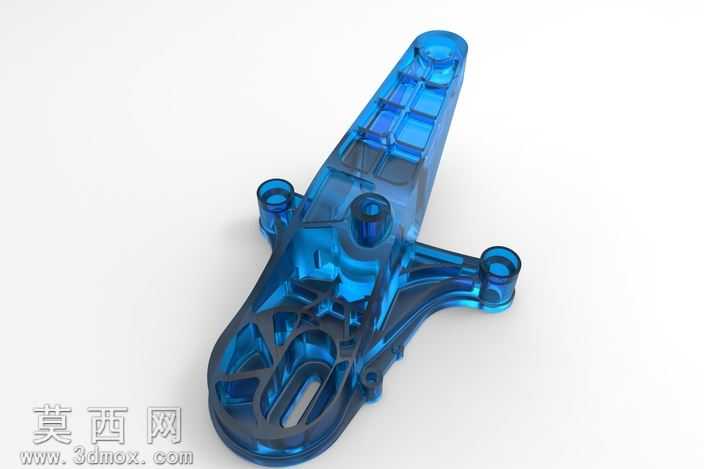

本作品为汽车领域使用的异形塑料结构支撑件三维模型，建模过程严格遵循注塑零件的设计规范，首先通过草绘绘制零件的整体外轮廓基准，精准定位三处圆柱安装凸台的相对位置，确保安装孔的同轴度、位置度公差符合装配要求。建模阶段采用多步拉伸、切除、拔模、圆角特征逐步构建主体形态，针对零件长条形异形主体的薄壁结构，设置均匀的壁厚参数，避免注塑成型过程中出现缩痕、填充不足的缺陷；主体表面的加强筋结构按照受力走向排布，在不额外增加零件壁厚的前提下大幅提升整体结构刚度，防止零件受载后发生形变。模型对安装凸台做了加厚处理，凸台根部设计过渡圆角分散应力，避免装配锁紧时出现凸台开裂问题；零件边缘全部做了顺滑圆角过渡，既符合注塑成型的脱模要求，也去除锐边提升装配安全性。材质渲染阶段采用半透明深色工程塑料材质，模拟玻纤增强PC/ABS合金的质感，通过调整材质的透明度、反射率、粗糙度参数，清晰展现零件内部的筋位排布与腔体结构，同时还原工程塑料表面的哑光磨砂质感，渲染光影采用柔和的工作室布光，多角度呈现零件的结构细节，让观者可以直观识别各部位的结构特征。设计过程中充分考虑零件的注塑工艺性，所有结构均设置合理的拔模斜度，避免出现倒扣、薄钢等不利于模具加工的结构，同时兼顾装配需求，各安装位的避让空间、安装间隙都做了精准预留，确保该零件可以直接用于后续的装配干涉检查、模具设计开发工作，模型的所有特征均为可编辑参数，方便后续根据实际需求调整尺寸、修改结构，适配不同车型的安装使用要求。
