CNC加工中心用多重夹持工装结构

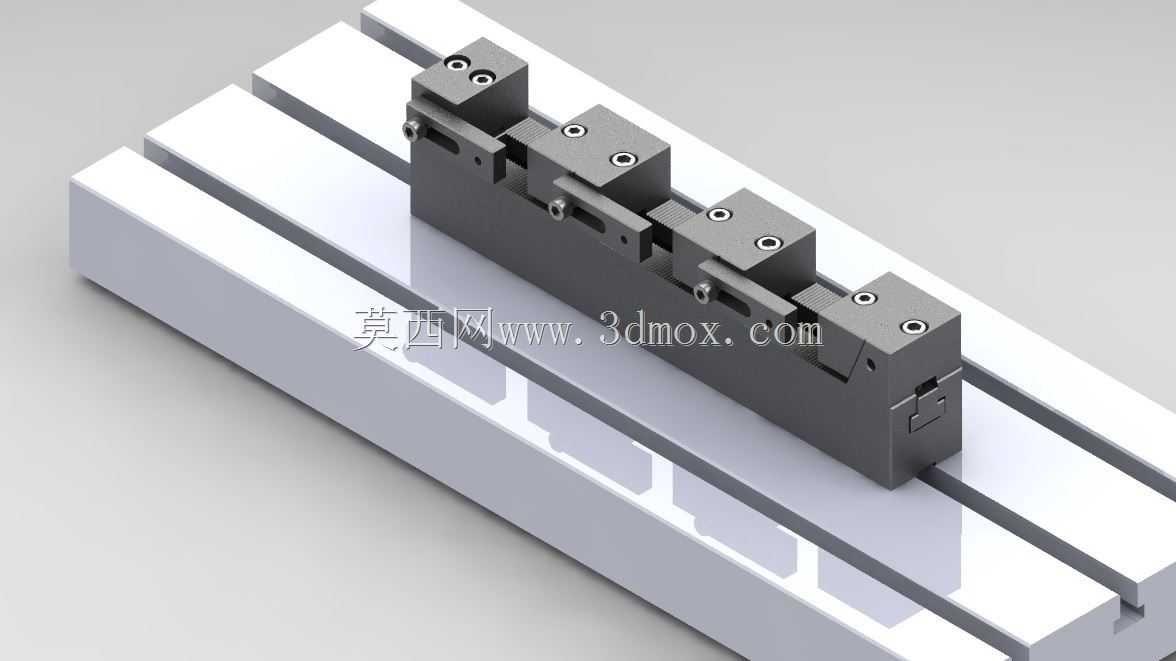

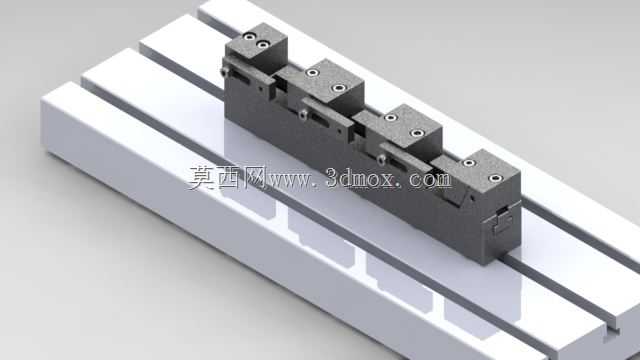

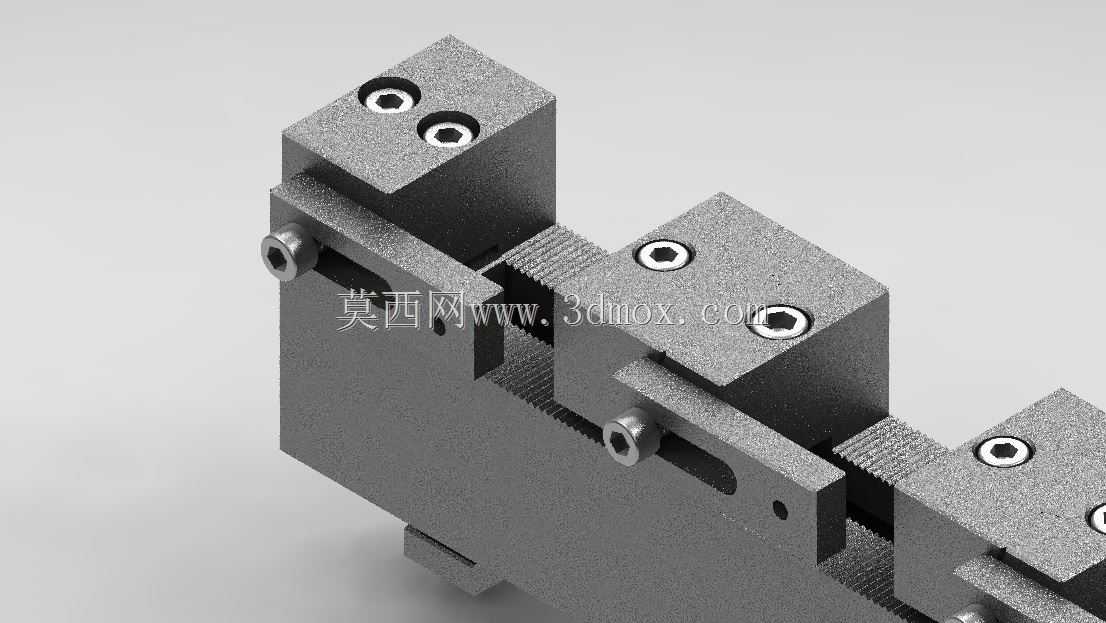

　　这款夹持结构主要面向CNC加工中心的批量零件装夹场景设计，在立式加工中心、小型精雕机的工作台面上均可适配安装，解决单工位虎钳单次装夹零件数量少、换件辅助时间占比高的问题。从结构组成来看，整体采用模块化拼接思路，单个夹持单元可根据待加工零件的尺寸、单次投产批量灵活增减，相邻夹持单元之间通过齿形啮合结构实现间距的无级调整，齿牙的啮合间隙控制在0.02mm以内，调整到位后通过侧面的内六角紧定螺钉完成锁止，避免切削过程中受铣削力冲击出现夹持单元移位的问题。每个独立夹持单元的钳口部分做了可替换设计，钳口与基体通过两个内六角螺钉固定，针对不同材质、不同外形的待加工零件，可更换平钳口、V型钳口或者软质钳口，比如装夹铝件、铜件等软质金属零件时，可更换铜质或者尼龙材质的钳口，避免装夹压痕影响零件外观质量；装夹轴类零件时更换V型钳口，可自动找正零件中心，省去打表找正的辅助时间。

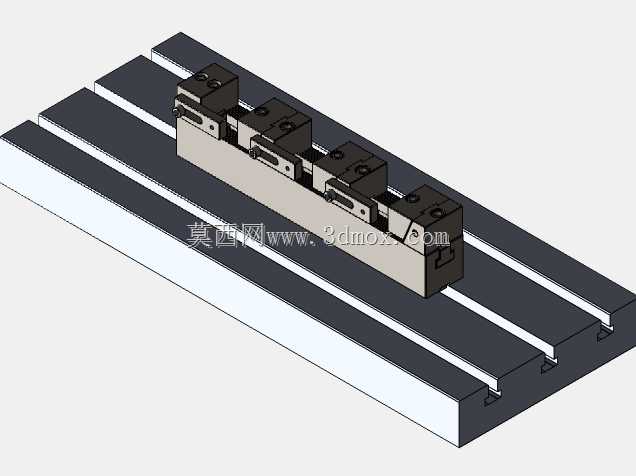

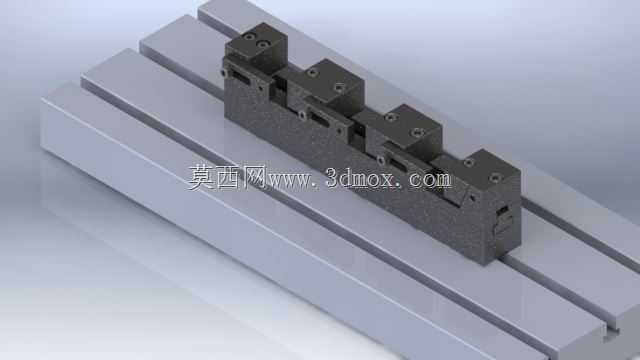

　　从安装边界来看，单个夹持单元的基体宽度为40mm，夹持行程范围为0-35mm，可适配装夹宽度在35mm以内的方形、矩形或者小尺寸异形零件，整个工装的底面做了标准的定位键槽设计，可与机床工作台上的T型槽配合定位，安装时通过T型螺栓将工装整体压紧在工作台面上，底面平面度公差控制在0.01mm以内，保证装夹后工装基准面与机床工作台面的平行度符合加工要求。相邻夹持单元的最小间距可调整至10mm，最大间距无硬性限制，可根据工作台的实际行程长度拼接对应数量的夹持单元，常规500mm行程的立式加工中心工作台，单次最多可拼接8组夹持单元，实现8个零件的同步装夹，在批量加工小型零件时，可大幅减少换件停机时间，提升设备的实际加工效率。

　　在功能设计上，这款夹持结构没有采用传统虎钳的丝杠传动夹紧方式，而是采用侧面推块锁紧结构，夹紧力通过楔形块放大，相比同规格的普通机用虎钳，夹紧力提升30%以上，在进行大切深铣削、重切削加工时，也能保证零件装夹稳固，不会出现零件移位、飞料的安全隐患。楔形块的锁紧行程做了限位设计，避免过度锁紧导致钳口变形或者零件被夹伤，操作时只需用标准内六角扳手拧紧侧面的锁紧螺钉，即可完成单个工位的夹紧动作，操作步骤比普通虎钳更简便，新操作人员经过简单讲解即可快速上手。

　　实际生产应用中，这类多重夹持结构尤其适合小型精密零件的批量加工场景，比如3C行业的小型结构件、五金行业的小型连接块、液压阀类的小型阀块等零件的加工，在进行首件调试时，可先在一个工位上完成零件的首件试切、尺寸验证，确认加工程序、刀具参数无误后，其余工位可直接装夹同批次零件，启动程序后即可完成所有工位零件的同步加工，无需每个零件单独找正、对刀。同时，整个夹持结构的基体采用40Cr材质调质处理，表面硬度达到HRC28-32，具备足够的刚性和耐磨性，长期使用不会出现基体变形、齿形磨损的问题，可替换钳口的设计也降低了工装的后期维护成本，钳口磨损后只需更换对应钳口即可，无需更换整个工装主体。

　　在结构细节处理上，所有夹持单元的基准面都做了统一的磨削加工，拼接后所有工位的定位基准面高度差控制在0.015mm以内，保证不同工位装夹的零件Z向基准一致，加工时无需针对每个工位单独设置Z向坐标，可直接调用同一个加工程序完成所有零件的加工，减少编程和对刀的工作量。夹持单元的侧面还预留了定位销孔，当需要加工外形不规则的异形零件时，可在销孔内安装定制的定位销，实现零件的快速定位，进一步缩短装夹辅助时间。工装整体没有突出的尖锐棱角，所有边角都做了C2倒角处理，避免操作人员装夹零件时被划伤，符合机加工工装的安全设计要求。
