机械加工快换式定位夹紧工装结构

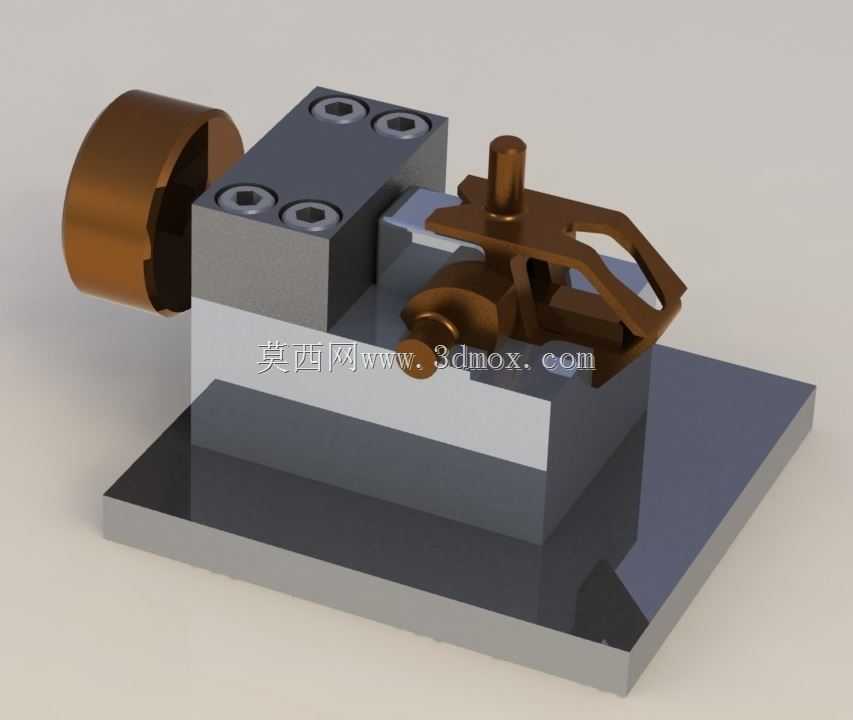

　　在中小批量机械零件的铣削、钻削工序里，这类定位夹紧工装的使用频率极高，尤其是针对外形不规则、带异形凸台的小型零件，通用台钳往往无法兼顾定位精度与装夹效率，需要定制专用工装来匹配加工需求。这套工装的底座采用整块调质45钢铣削成型，底部预留了标准T型槽安装位，可直接固定在立式加工中心、普通铣床的工作台面上，安装边界控制在200mm×150mm范围内，不会占用过多工作台行程，适配多数中小型机床的装夹空间。

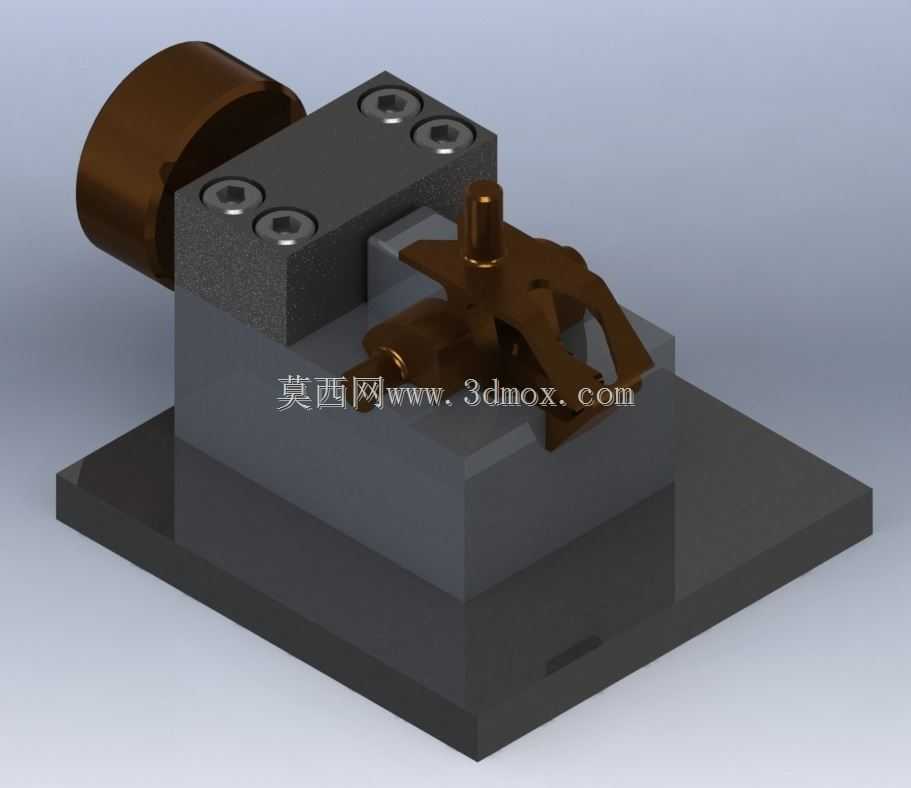

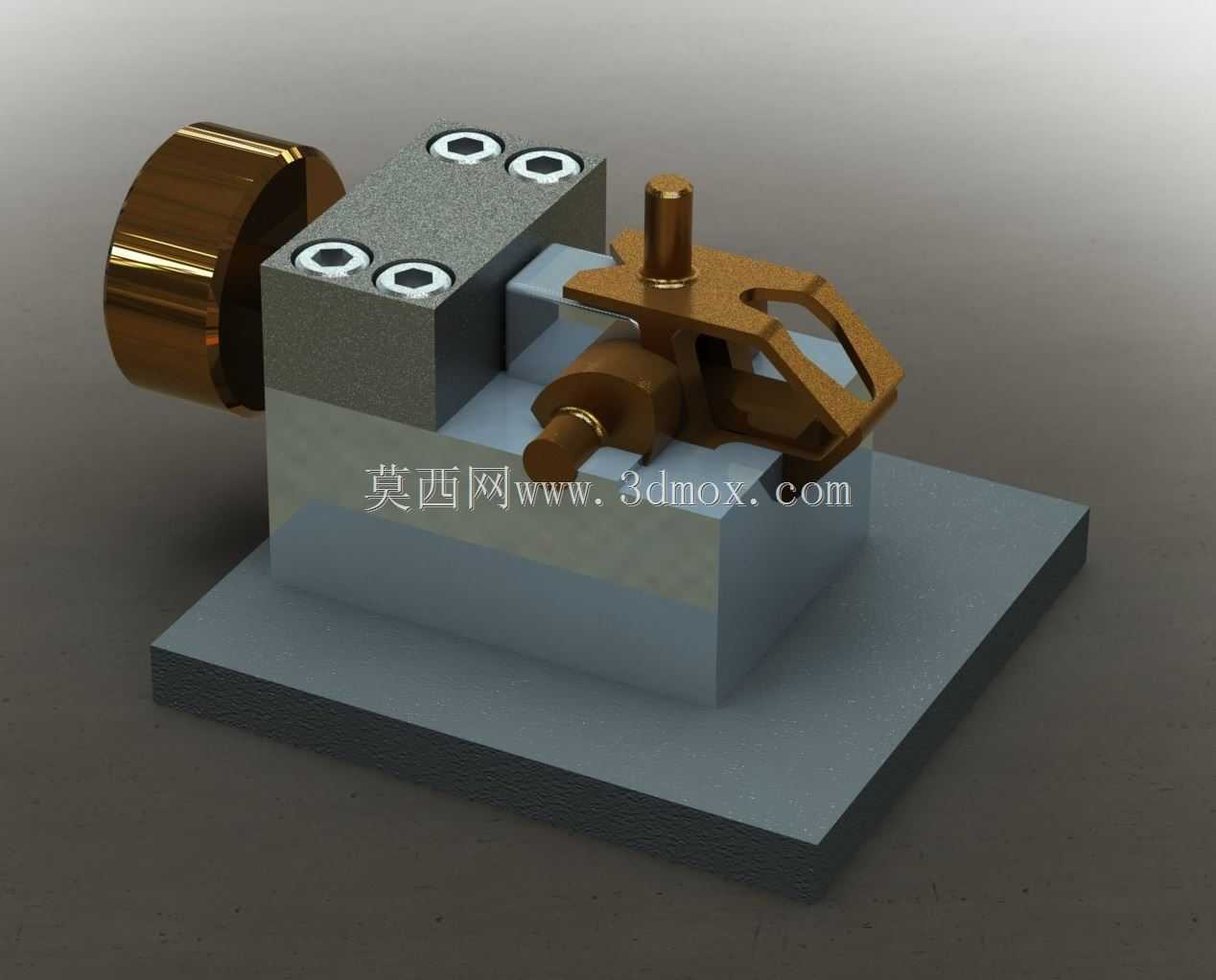

　　从功能逻辑上看，这套工装采用了侧推定位+顶部压紧的复合装夹思路，左侧的手轮驱动丝杆机构实现侧顶定位，转动手轮时丝杆带动顶块向前推进，顶块端面做了网纹滚花处理，增大与工件接触面的摩擦力，避免加工过程中工件出现滑移；顶部的铜质压紧组件采用偏心压紧结构，扳动压杆即可快速完成压紧与松开动作，相比传统螺栓压紧的方式，单工件装夹时间可缩短60%以上，能有效提升批量加工的换件效率。压紧组件的铰接销轴做了淬火处理，表面硬度达到HRC45-50，长期反复扳动也不会出现磨损松旷，保证装夹力的一致性。

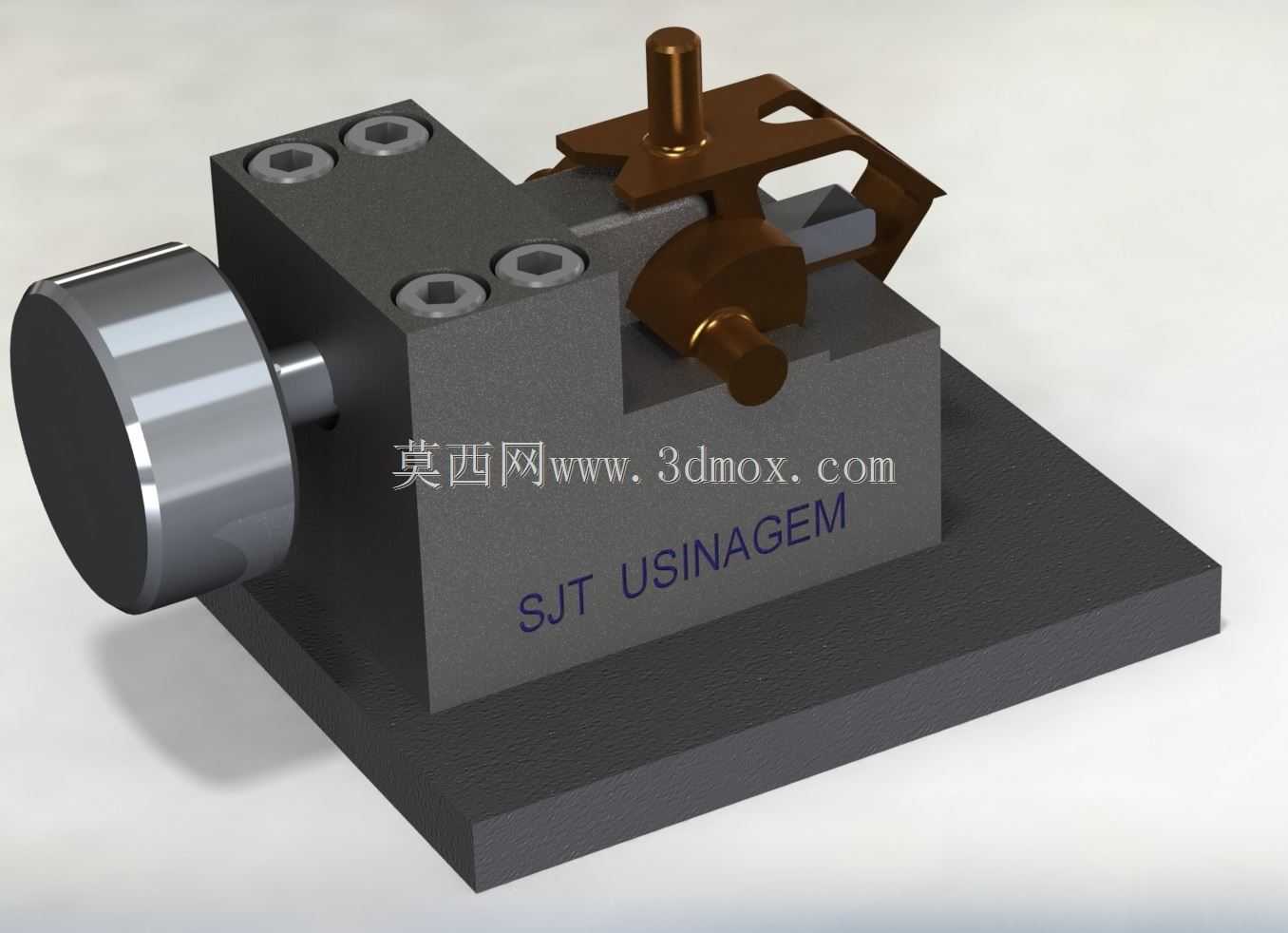

　　工装本体上的四个内六角安装孔用于固定定位块，定位块可根据待加工零件的外形做定制更换，不需要更换整个工装底座，仅需替换定位块与顶块端头，就能适配不同规格的小型零件装夹，大幅降低多品种小批量生产的工装制造成本。定位块与底座的配合面采用H7/h6的间隙配合，安装时靠定位销保证重复定位精度，更换定位块后的定位误差可控制在0.02mm以内，满足一般机械零件的加工精度要求。

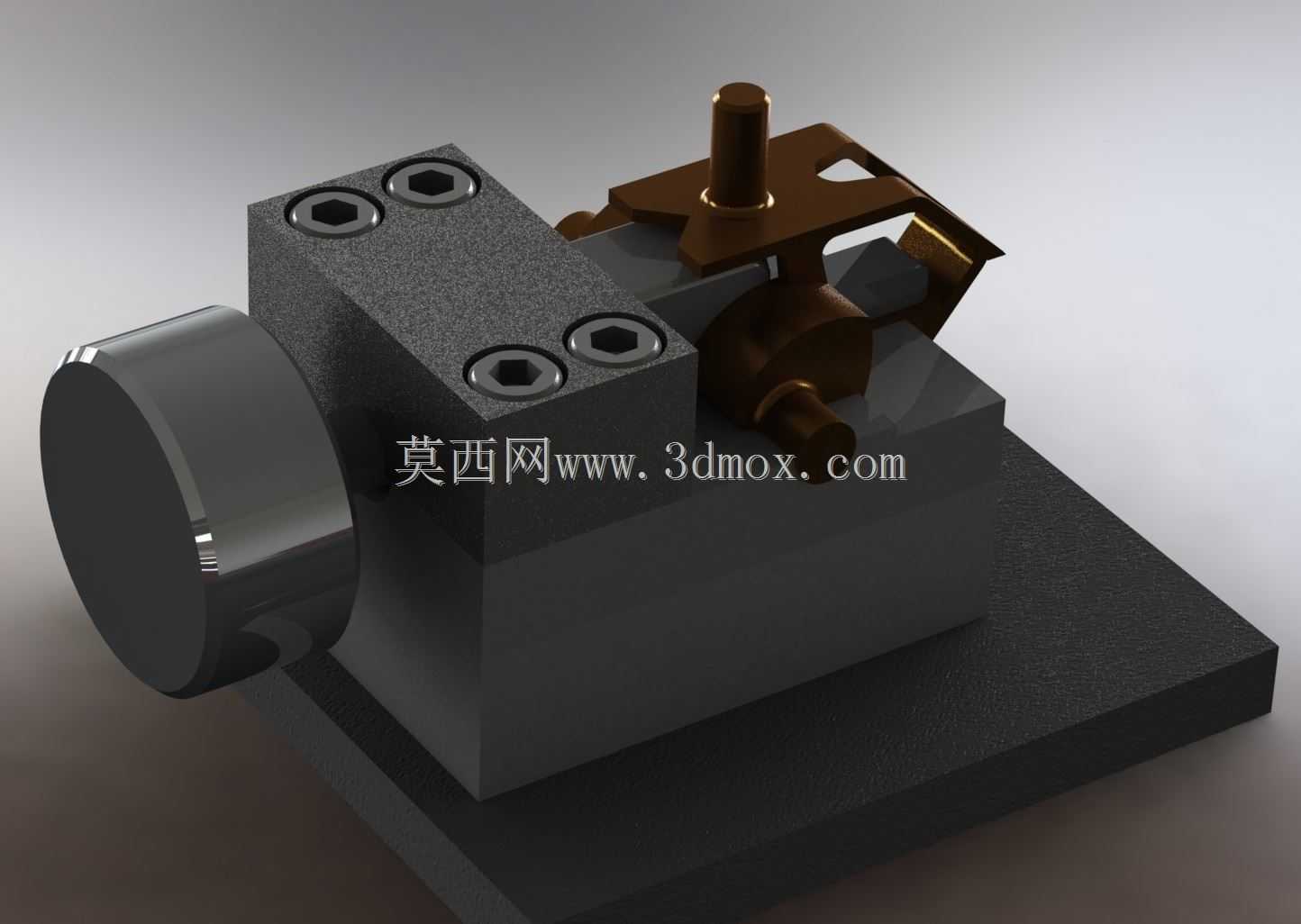

　　实际使用过程中，这套工装的装夹行程预留了15mm的调节量，可适配一定尺寸范围内的零件，不需要频繁调整工装的安装位置。侧推丝杆采用梯形螺纹，具备自锁特性，装夹完成后即使受到铣削力的冲击，顶块也不会出现回退松脱的情况，加工过程的稳定性有充足保障。顶部压紧臂做了镂空减重处理，既减轻了扳动时的阻力，也避免压紧臂与加工刀具发生干涉，设计时特意将压紧臂的高度控制在待加工面以下10mm，刀具走刀时不会与工装产生碰撞，减少了加工前的空行程验证时间。

　　考虑到加工过程中会接触切削液与金属切屑，工装的所有滑动配合面都做了防尘密封设计，丝杆部位加装了毡圈油封，阻止切屑进入螺纹配合面造成卡滞，日常维护仅需定期在丝杆与铰接部位加注润滑油即可，不需要复杂的拆解保养。工装底座的侧面预留了排屑斜面，落在工装上的切屑可顺着斜面滑落，不会堆积在定位区域影响工件的安装定位，减少了加工过程中的清理频次。

　　从建模逻辑上看，这套工装的所有零件都采用参数化建模，各个配合部位的尺寸关联设置合理，修改工件适配尺寸时仅需调整对应参数即可快速生成新的工装版本，不需要重新绘制整体结构。各个零件的建模细节都符合实际加工工艺要求，没有出现无法加工的倒扣、锐角结构，所有棱边都做了C1倒角处理，避免安装使用过程中划伤操作人员。顶块与工件接触的部位做了可拆卸设计，针对不同材质的工件可更换铜质、尼龙或者钢制顶头，装夹软质金属或者非金属零件时不会夹伤工件表面。
