数控机床BT40锥体刀柄连接结构

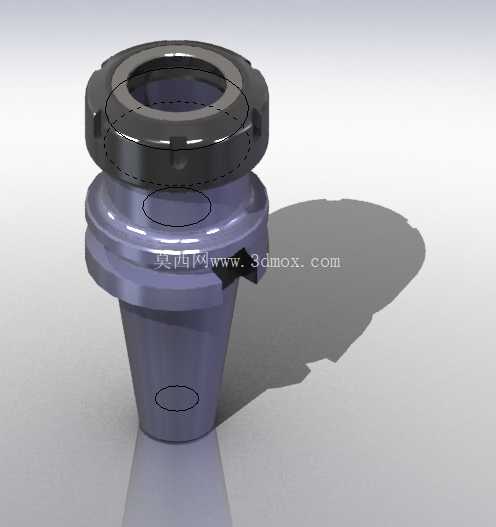

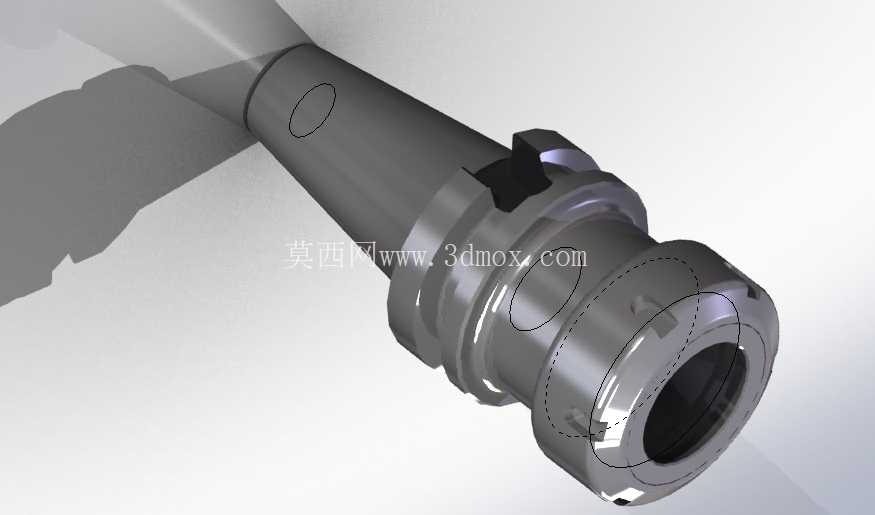

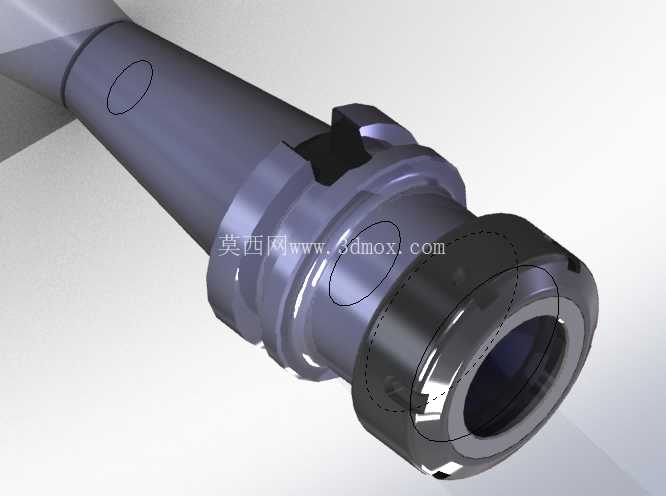

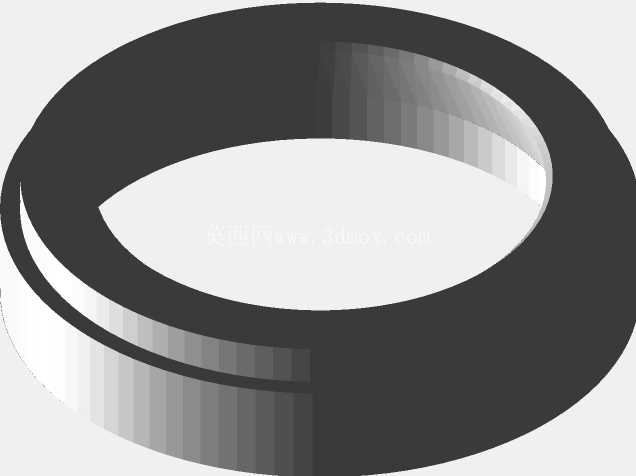

在数控加工车间的日常生产里，BT40规格的主轴锥体是立式加工中心、数控铣床最通用的刀具接口之一，这套三维结构完整还原了刀柄与主轴配合的核心锥体段，覆盖了从锥面贴合到法兰定位的全部关键配合特征。实际加工场景中，这类锥体结构承担着主轴动力输出到切削刀具的全部传递路径，不管是进行钢件的粗铣开粗、铝合金的高速精铣，还是钻孔、攻丝等常规工序，锥体的配合精度直接决定了加工过程的振动水平、刀具跳动量，最终影响工件的表面加工质量与刀具使用寿命。

从结构设计逻辑来看，BT40锥体采用7:24的锥度设计，这个锥度选择是经过长期工业验证的结果：既能够保证锥面在拉杆拉紧状态下实现足够的接触刚性，又能在换刀时实现顺畅的脱开，不会因为锥面自锁导致机械手换刀卡滞。建模过程中严格还原了锥面的公差带特征，大端直径、锥度长度、锥面的表面粗糙度要求对应的几何特征都做了精准还原，同时锥体尾部的拉钉配合螺纹段、法兰端的驱动键槽位置也完全按照实际加工的刀柄尺寸做了匹配，避免建模时出现装配干涉问题。

实际安装边界上，这套锥体结构的轴向定位依靠锥面贴合与法兰端面的双重定位，相比单纯的锥面定位，法兰端面的接触能够大幅提升高速加工时的连接刚性，当主轴转速超过8000转时，单纯锥面定位的刀柄会因为离心力导致锥孔扩张出现刀具窜动，而带法兰接触的结构能够抵消这部分变形，这也是当前主流BT40刀柄都采用端面与锥面双重定位的核心原因。建模时特意保留了法兰端的密封槽结构，这个细节很多新手建模时容易忽略，实际使用中密封槽能够配合主轴的气路结构，在换刀时实现锥面的吹气清洁，避免切屑、灰尘进入锥面配合区域导致贴合精度下降，长期使用中能有效保护主轴锥孔不被硬质点刮伤。

从功能特性上看，这套锥体结构的外轮廓做了动平衡对应的去重特征，也就是锥面上标注的环形区域，实际生产中刀柄在做动平衡校正时，会在这些区域通过铣削去除少量材料，将整体动平衡等级提升到G2.5以上，满足高速加工的动平衡要求，避免高速转动时出现过大的离心振动。锥体靠近法兰端的驱动卡槽是传递主轴扭矩的关键结构，两个对称的卡槽与主轴端面的驱动键配合，能够传递最大上百牛米的切削扭矩，建模时卡槽的位置度、槽宽尺寸都严格按照行业标准设定，保证与不同品牌主轴的驱动键都能实现顺畅配合，不会出现装夹时卡滞或者传动间隙过大的问题。

在不同的加工场景下，这套锥体结构可以适配不同类型的刀具夹持端，不管是装夹弹簧夹头的ER刀柄、装夹面铣刀的盘刀柄，还是装夹钻头的侧固刀柄，前端的锥体连接部分都是通用的，这也是BT40规格能够成为行业通用接口的核心优势——统一的连接接口让不同功能的刀柄都能在同一台机床上快速互换，大幅降低生产中的刀具配置成本。建模时也考虑了实际装配的工艺性，锥面与法兰端面的过渡圆角做了合理设定，避免应力集中导致的刀柄断裂问题，实际加工中很多刀柄的失效都是出现在锥面与法兰的过渡位置，过大的切削负载会在应力集中位置产生疲劳裂纹，最终导致刀柄断裂飞出，合理的圆角过渡能够大幅提升结构的抗疲劳强度。

对于结构设计从业者来说，这套模型可以作为机床主轴接口设计、刀柄结构设计的参考基准，所有配合尺寸都符合通用行业标准，在做非标自动化设备的主轴单元设计时，可以直接调用这套锥体结构作为接口基准，保证后续采购的标准刀柄都能直接适配，不需要额外做定制化的连接结构，大幅缩短设计周期。同时在做加工工艺仿真时，精准的锥体模型能够真实模拟刀具装夹后的悬伸长度、干涉边界，避免编程时出现刀具与工件、夹具的碰撞问题，提升仿真结果的准确性。
