塑料三通球阀结构设计方案

　　这款手动三通塑料球阀，主要面向民用给排水、化工弱腐蚀介质输送、泳池水处理、农用灌溉等低压管路场景做流体换向控制，相比传统两通球阀，单阀即可实现三条管路间的介质流向切换，省去管路中多阀组排布的空间占用，也降低了多阀连接带来的泄漏风险点。从实际工况适配来看，阀体采用增强PP材质搭配密封橡胶件，可耐受0-60℃的常规水基介质、弱酸碱流体，工作压力上限设定为1.0MPa，完全覆盖民用及小型工业支路的压力需求，不会出现超压爆裂的隐患。

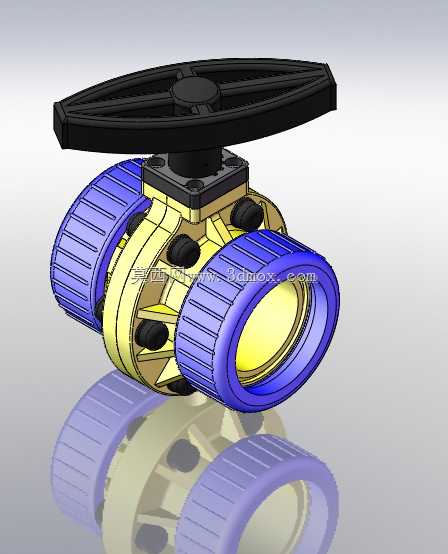

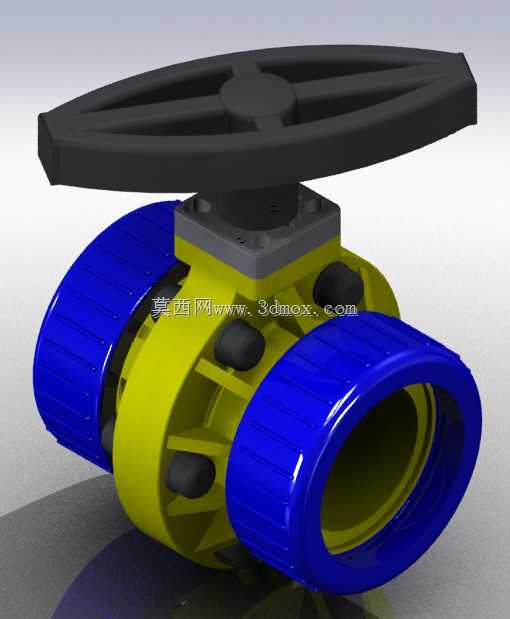

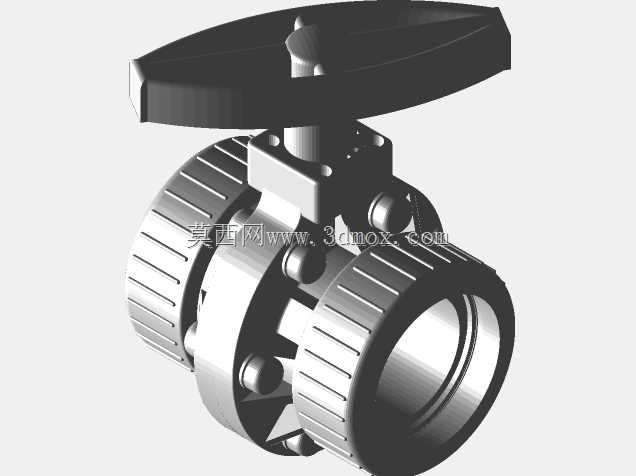

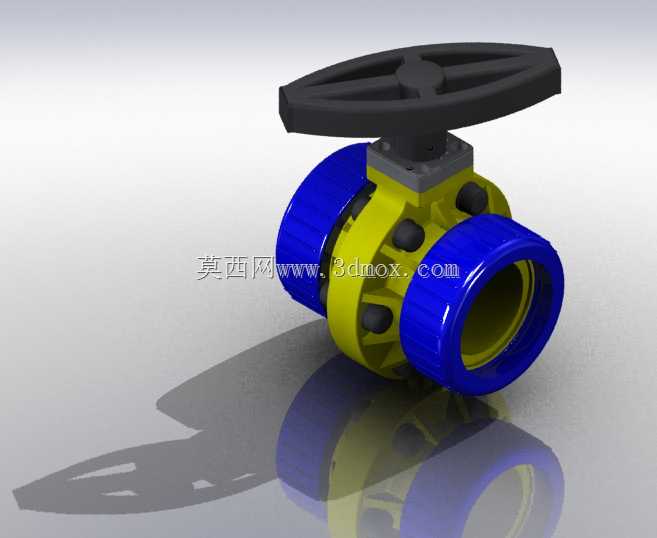

　　结构设计上，顶部采用手轮驱动而非手柄式结构，主要考虑到三通换向需要的操作扭矩更大，轮辐式手轮的力臂更长，操作人员无需借助额外工具即可完成换向操作，手轮下方设置的阀杆压盖采用分体式装配结构，不需要完全拆解阀体即可更换阀杆处的密封填料，后期维护的便利性大幅提升。球体部分采用全包覆结构，流道做了等径圆滑过渡，介质流经时不会出现明显的流阻突变，减少管路内的紊流和压力损失，三个接口均采用活接式内螺纹结构，安装时不需要转动整阀，只需将活接螺母对准管路外螺纹旋紧即可完成固定，对安装空间的要求更低，即使是管路排布紧凑的设备夹层也能顺利完成装配。

　　从安装边界来看，单阀整体安装长度控制在120mm以内，手轮顶端到阀体底部的总高度为95mm，两侧接口的同轴度公差控制在0.1mm以内，第三个接口与两侧接口呈90°垂直布置，接口螺纹采用通用G1寸管螺纹标准，可直接匹配市面上绝大多数民用PVC、PPR管路的接头配件，不需要额外定制转接头。设计过程中特意将球体的换向定位做了卡槽限位，手轮转动90°即可完成一个流向的切换，到位后有明显的顿挫反馈，操作人员不需要观察阀位标识即可判断当前的导通状态，避免误操作导致的管路流向错误。

　　考虑到塑料材质的蠕变特性，阀体的螺栓连接位都做了加厚凸台设计，连接螺栓采用不锈钢材质，锁紧时不会因为应力集中导致阀体开裂，球体与密封座的配合面做了镜面抛光处理，长期开关操作也不会出现密封面磨损导致的内漏，三个接口的活接内置橡胶密封平垫，安装时只要按规定扭矩锁紧，即可实现无额外生料带辅助的密封效果，降低现场安装的操作门槛。在流体换向的逻辑上，这款阀支持L型流道切换，可实现任意两个相邻接口的导通，完全满足常规管路的旁路切换、介质分流合流需求，相比T型流道的三通阀，密封面的受力更均匀，长期使用的密封可靠性更高，不会出现三向同时导通导致的介质串流问题。
