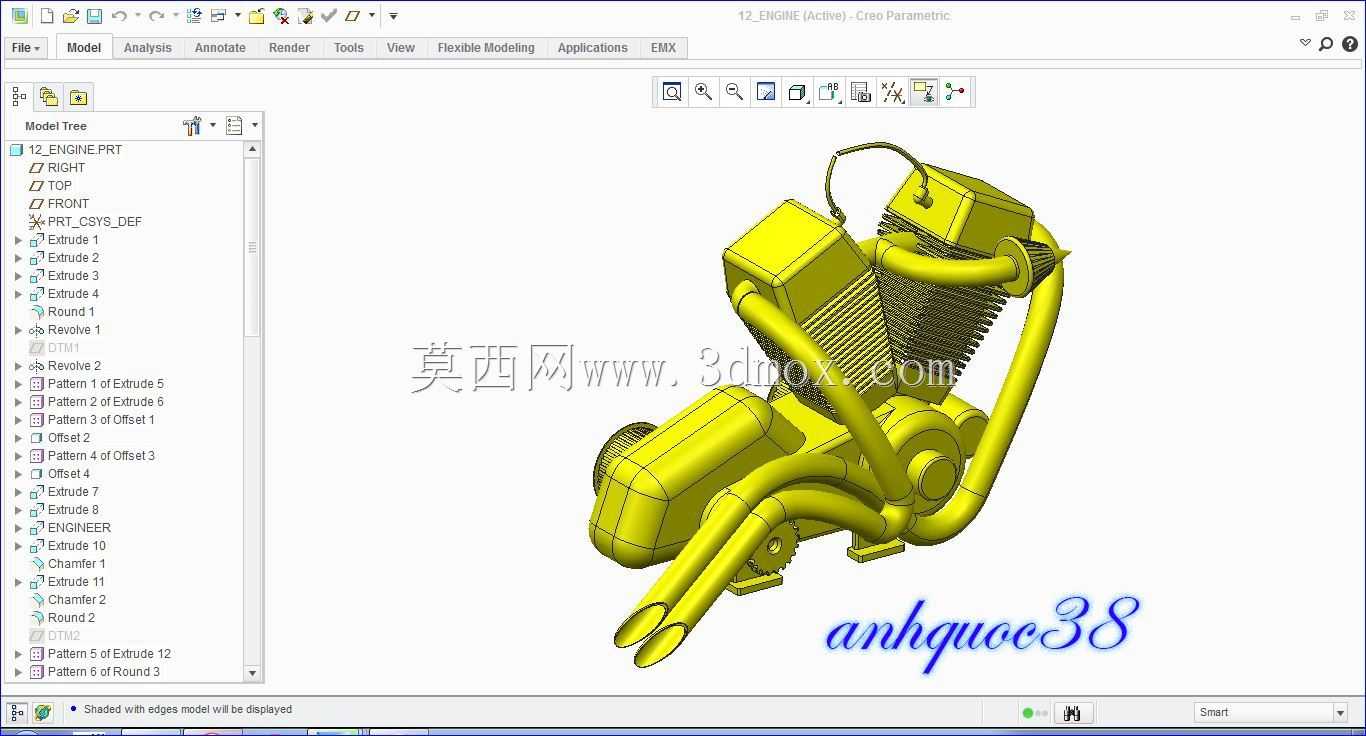

V型双缸摩托车发动机结构三维设计

　　本次呈现的V型双缸动力单元结构，在中小排量巡航类摩托、定制改装机车领域应用十分广泛，区别于直列双缸的平铺布局，V型夹角的缸体排布能够大幅缩短动力单元的纵向安装尺寸，给整车前部转向结构、油箱布局留出更充裕的设计空间，同时V型布局自带的一阶惯性力平衡特性，能够降低曲轴运转时的整机振动，减少额外平衡轴的配置需求，进一步压缩动力总成的整体重量。从实际使用场景来看，这类双缸动力单元多用于中低转速扭矩输出需求的车型，低扭区间的动力响应更快，适合城市通勤、长途巡航的骑行工况，双缸交替做功的排气脉动也能带来更具辨识度的排气声浪，是定制机车改装领域非常受欢迎的动力构型。

　　从结构设计逻辑来看，建模过程中优先确定了曲轴的回转中心位置，以此为基准排布两个呈V型夹角的缸体中心线，两个缸体的夹角角度经过反复校核，既要保证缸体散热鳍片之间留有足够的空气流通间隙，避免长时间高负荷运转时缸体局部过热，也要控制整机的横向宽度，避免超出车架安装的横向边界，影响整车的通过性与骑乘时的腿部空间。缸盖部分的散热鳍片采用等间距阵列设计，鳍片厚度、伸出长度都参考了同排量风冷机型的成熟设计参数，保证空气流经缸体表面时能够带走足够的热量，不需要额外配置水冷管路与散热系统，简化整机结构，降低后期维护的复杂度。

　　进排气路径的设计上，两个缸体的进气支管从缸体夹角内侧引出，汇合后连接化油器或者电喷节气门体，这种布局能够缩短进气道长度，提升进气响应速度，同时让进气部件隐藏在V型夹角的空间内，减少外部磕碰损坏的风险；排气支管从两个缸体的外侧引出，顺着缸体轮廓向下延伸，最终汇合为双出排气头段，管路走向完全避开了车架主梁、脚踏安装位的干涉区域，安装时不需要额外调整管路弯折角度，就能适配大部分常规巡航车架的安装点。曲轴箱部分采用分体式结构设计，上下箱体的结合面经过平整化处理，建模时预留了密封胶槽与螺栓安装孔位，保证箱体结合后的密封性能，避免机油渗漏；曲轴输出端的位置预留了链轮安装位与离合器腔体的安装空间，能够直接匹配常规的摩托车湿式多片离合器结构，不需要额外设计转接结构。

　　安装边界方面，整机的悬挂安装点分别布置在曲轴箱的前部、上部与后部，三个安装点形成稳定的三角支撑结构，安装点的衬套预留位置参考了常规机车的减震衬套尺寸，能够过滤发动机运转时传递到车架的小幅振动；整机的下部油底壳位置做了收窄设计，保证车辆倾斜过弯时油底壳不会最先接触地面，留出足够的倾斜角度余量；缸盖上部的火花塞安装位、气门调整盖位置都预留了足够的操作空间，后期维护时不需要拆卸油箱或者其他覆盖件，就能完成火花塞更换、气门间隙调整的常规保养操作。建模过程中所有的管路、线束走向都做了隐式的避让设计，高压点火线从两个缸盖的点火线圈位置引出，顺着缸体散热片的间隙走线，用固定卡扣预留位固定，避免线路与高温缸体直接接触，加速线路老化。

　　从功能特性来看，这个结构的动力单元兼顾了风冷机型的结构简单、维护方便的优势，同时V型双缸的布局让整机的重心更低，安装到整车上之后能够降低整车的重心高度，提升骑行时的稳定性；两个缸体独立的缸盖、活塞连杆结构，在单缸出现故障时能够勉强维持低速行驶，提升长途骑行的可靠性。建模时所有运动部件的运动间隙都做了校核，活塞在上止点、下止点位置时都不会与气门、缸盖发生碰撞，曲轴运转时连杆的摆动轨迹不会与曲轴箱内壁发生干涉，所有齿轮啮合的间隙都预留了合理的公差范围，保证实际加工装配之后能够正常运转，不会出现卡滞、异响的问题。
