定制长前叉巡航 chopper 摩托车结构设计

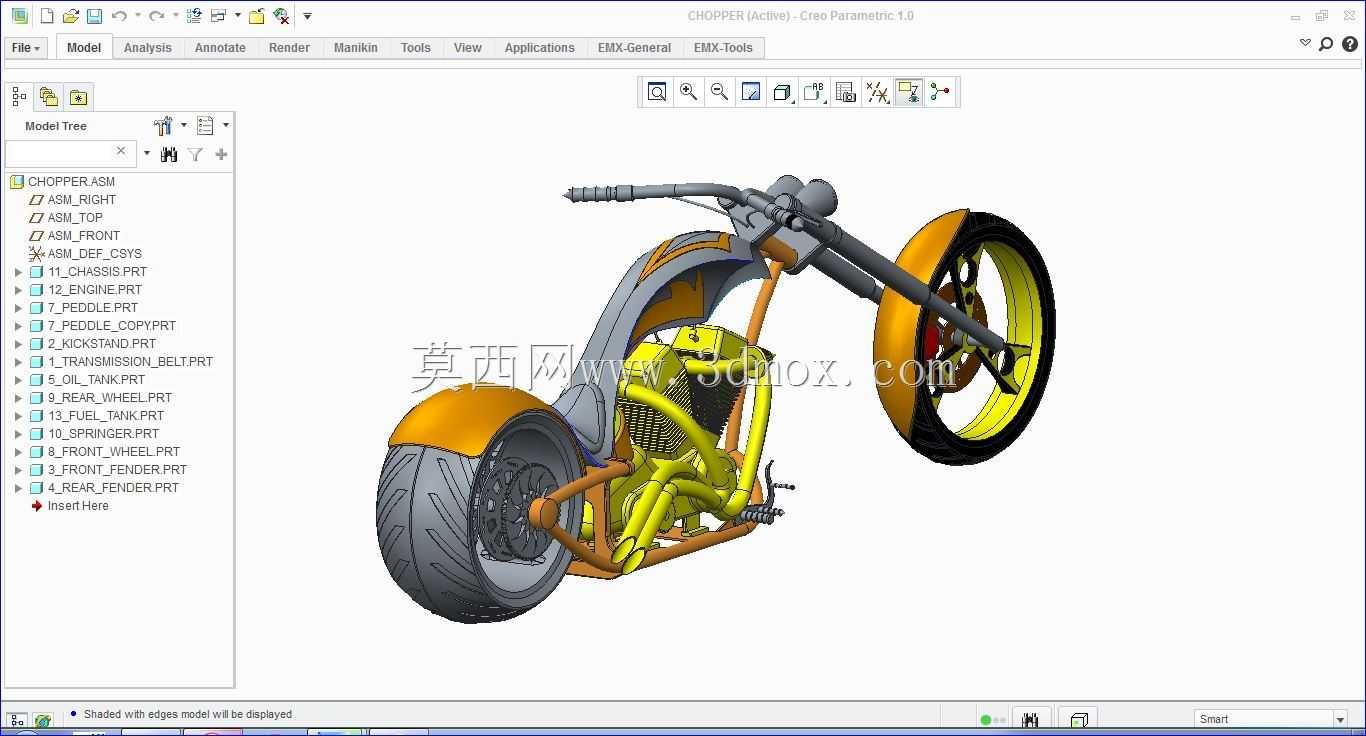

　　前后轮的安装边界预留了标准碟刹卡钳的安装位，轮辐采用亮黄色涂装的封闭辐条结构，既能够强化视觉冲击力，也能在骑行时减少轮组处的气流紊流。车架部分采用硬尾风格的管式桁架结构，主车架采用圆管弯折焊接的承载逻辑，建模时将发动机安装位作为车架的核心受力节点，V型双缸发动机直接嵌入车架中部的安装腔，发动机下方的车架管同时承担发动机护板的安装支撑作用，不需要额外加装独立的发动机防护结构，既减轻了整车重量，也让车架的受力传递路径更直接，骑行时发动机的震动可以通过车架管均匀分散，避免局部应力集中导致的车架焊缝开裂。车把采用高把设计，安装位置相对于常规街车抬高了280mm，后移了120mm，匹配这个位置的骑行姿态是上半身直立、手臂自然抬起放松，这款定制 chopper 巡航机车的结构设计，核心围绕美式定制机车的长轴距、高把、倾斜前叉的经典特征展开，在三维建模阶段就充分考虑了实车改装场景下的装配逻辑与骑行姿态匹配。从实际应用场景来看，这类车型主要面向定制机车改装爱好者的休闲骑行、机车文化展示场景，并不适配高强度越野或者长途重载工况，因此在结构设计上优先保障外观辨识度与低速骑行的姿态稳定性，而非极端工况下的结构冗余。前叉采用大倾角加长设计，建模时特意将前叉倾角设置在38度区间，这个角度既能够保证直线巡航时的方向稳定性，避免高速行驶时的方向抖动，同时也不会因为倾角过大导致低速转向过于沉重，匹配直径21英寸的前轮与18英寸后轮的轮组配置，

　　符合巡航骑行时的舒适姿态要求，建模时在车把两端预留了标准手把胶、离合刹车手柄、控制开关的安装接口，手把内径匹配通用1英寸改装车把的标准尺寸，不需要额外加工转接座就可以直接适配市售的通用改装配件。座椅采用单座薄垫设计，安装位置在后轮轴正上方，座高设置在620mm的低水平，这个座高可以让绝大多数身高的骑手在停车时双脚完全平稳着地，适配城市走走停停的骑行场景，座椅下方的车架位置预留了电瓶、点火模块、线路的布置空间，所有线路的走线路径都沿着车架管内侧布置，建模时预留了线卡的安装孔位，实车装配时可以用标准扎带或者不锈钢线卡将线路固定在车架内侧，避免线路外露影响外观，同时也能防止骑行时线路被车轮或者传动部件剐蹭。

　　前后挡泥板采用短款贴合轮弧的设计，前挡泥板直接固定在前叉腿上，跟随前轮同步转向，挡泥板的覆盖范围刚好到前轮中心线位置，既能够阻挡前轮带起的泥水溅到发动机与骑手腿部，也不会因为挡泥板过长影响大倾角转向时的轮胎间隙，后挡泥板直接固定在后车架尾部，与后轮的间隙控制在30mm，在保证挡泥效果的同时避免颠簸时轮胎蹭到挡泥板。传动部分采用皮带传动的结构布局，建模时在后轮轴位置预留了皮带轮的安装法兰，发动机输出轴与后皮带轮的中心距控制在合理区间，皮带张紧度的调节范围预留了15mm的调整余量，实车装配时可以通过后轮轴的前后位置调整来张紧传动皮带，不需要额外加装张紧轮，简化了传动结构的维护难度。整车的外形尺寸控制在长2450mm、宽820mm、

　　高1150mm的区间，轴距达到1800mm，这个长轴距设计可以让直线巡航时的行驶轨迹更稳定，减少路面颠簸带来的车身晃动，同时在建模阶段就校核了最大转向角度下的所有部件间隙，前轮打满方向时前叉与车架、油箱之间预留了15mm以上的安全间隙，不会出现转向干涉的问题。油箱采用窄款水滴造型，安装在车架上管位置，容量设置在12L左右，足够支撑200公里以上的巡航续航，油箱底部预留了油位传感器、出油口的安装接口，与车架的安装点采用硬橡胶缓冲垫连接，减少发动机震动传递到油箱导致的燃油晃动异响。排气结构采用短款侧出布局，从发动机缸头引出后沿着车架下管向后延伸，排气出口位置在后轮前方，建模时特意将排气与后轮胎的间隙控制在50mm以上，避免排气高温烘烤轮胎导致橡胶老化，同时排气的安装吊耳位置与车架的连接点做了加强处理，防止长期震动导致排气吊耳断裂。
