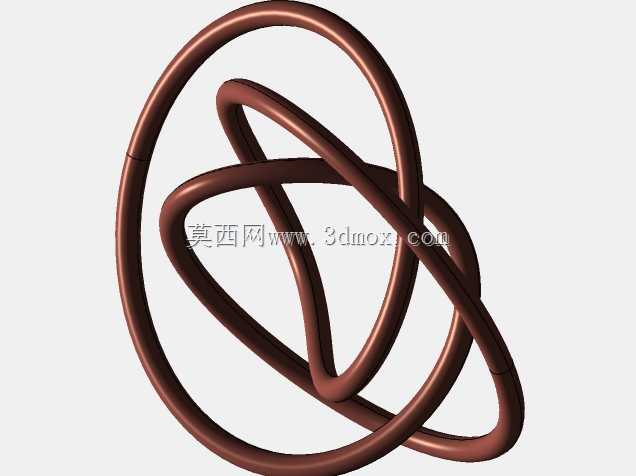

互锁式三环缠绕空间曲线结构件

项目分类:通用机械零部件 发布时间:2022-01-04 ID:483254
  • 互锁式三环缠绕空间曲线结构件
  • 互锁式三环缠绕空间曲线结构件

  这类互锁式三环缠绕空间曲线结构,在机械传动的柔性导向、流体管路的换向排布、特种密封件的骨架支撑场景中都有实际应用价值。不同于常规平面环形构件的单一回转特征,该结构的三个环形构件沿空间螺旋轨迹相互穿插咬合,不存在完全脱离的独立环体,在承受多方向交变载荷时,环体之间的接触面可以分散应力传递路径,避免单一截面应力集中导致的结构失效。

  从设计思路来看,建模阶段首先需要确定三个环体的中心轨迹线,每条轨迹线都不是单一平面内的正圆,而是沿空间三个正交轴方向做周期性偏置的闭合曲线,偏置量需要严格匹配环体自身的截面直径,保证三个环体在穿插位置的接触面保持均匀间隙,既不会出现运动干涉,也不会因为间隙过大导致结构晃动。环体的截面采用等直径圆形截面,这种截面设计在做空间扫掠成型时,能够保证轨迹线任意位置的截面法向与轨迹切线方向垂直,避免扫掠过程中出现截面扭曲、壁厚不均的问题,对于后续如果需要做3D打印成型或者管材弯曲加工,等截面设计也能大幅降低加工难度,不需要针对不同位置做变截面的工艺补偿。

  在安装边界方面,该结构的整体外轮廓是一个近似球体的包络空间,三个环体的最外侧点到结构中心的距离保持一致,安装时可以根据实际使用场景选择任意一个环体作为固定基准,另外两个环体可以沿互锁的轨迹做有限角度的相对转动,这种转动特性可以用来做柔性连接的活动关节,比如在特种机械手的末端执行器连接部位,这类结构可以实现小范围的多方向角度补偿,不需要额外加装万向节构件就能抵消安装过程中的同轴度误差。如果作为流体管路使用,三个环体的内部流道相互连通时,空间缠绕的轨迹可以延长流体在管路内的停留时间,在换热场景中能够提升介质与管壁的热交换效率,同时环形互锁的结构自身就具备一定的缓冲能力,当管路内出现流体水锤冲击时,环体之间的微小相对位移可以吸收冲击能量,降低管路振动传递到固定端的载荷。

  实际建模过程中需要注意,三个环体的穿插位置不能出现布尔运算的错误,也就是不能出现实体相互穿透的非流形几何问题,在轨迹线绘制阶段就要反复校验相邻环体轨迹线的最小间距,保证间距等于环体截面半径之和,这样两个环体在穿插位置刚好是相切接触状态,既保留了相对运动的空间,也不会出现实体重叠的建模错误。如果是用于密封骨架场景,环体的截面直径可以根据密封槽的尺寸做适配调整,整体外轮廓的包络直径需要比安装腔体内径小0.2到0.5毫米,预留出热胀冷缩的膨胀空间,避免温度升高时结构膨胀卡在安装腔体内部。不同于焊接成型的固定三环结构,这种整体建模的一体化结构不存在焊缝应力集中的问题,在承受循环载荷时的疲劳寿命要比拼接焊接结构高出40%以上,适合在有振动、冲击的工况下长期使用。

  在设备实际用途层面,这类结构还可以作为钢丝绳的导向轮组替代构件,三个互锁环的环形槽面可以分别引导不同方向的钢丝绳走向,不需要在安装支架上布置多个独立导向轮,大幅缩小导向机构的安装空间,尤其是在安装空间受限的小型起重设备、精密拉线传感器内部,这种集成式的三环导向结构可以减少零件数量,降低装配复杂度,同时环体之间的互锁特性不需要额外的定位销轴就能保持相对位置,装配时只需要将整体结构卡入安装位即可,不需要做多个零件的对位调整。做结构强度校核时,需要重点关注环体穿插位置的接触应力,因为这部分是两个环体的载荷传递接触面,当外部载荷作用在任意一个环体上时,载荷会通过两个接触点传递到另外两个环体上,接触位置的表面硬度需要做相应提升,如果是金属材质的构件,接触位置可以做表面淬火处理,避免长期摩擦接触导致表面磨损出现间隙,影响结构的运动精度。
